Probleme mit der Heartbeat am Kanal 0 Thema ist als GELÖST markiert

[schma29]

Momentan habe ich das Problem das ich den Ch0 der ESP Platine nicht zum laufen bringe!
Alle Kanäle haben ein Heartbeat nur bei Ch0 tut sich nichts! Vielleicht hat jemand eine Idee?
Gruß Matthias

[Dominik]

Hallo Matthias

Damit wir die Frage beantworten bzw. dein Problem lösen können, fülle das Formular für Hilfeanfragen aus und poste die gesamten notwendigen Informationen hier in deinem Thema.

Liebe Grüße
Dominik

[schma29]

Was lässt sich nicht machen?
Momentan habe ich das Problem das ich den Ch0 der ESP Platine nicht zum laufen bringe!
Alle Kanäle haben ein Heartbeat nur bei Ch0 tut sich nichts! Vielleicht hat jemand eine Idee?
Gruß Matthias

Was wurde schon alles unternommen, um den Fehler zu finden bzw. einzugrenzen?


Hat es schon mal funktioniert und wenn ja, was wurde danach verändert?
nein

Zusatzinformationen:

Software
Betriebsystem:	Windows 11
Version der MobaLedLib:	Hauptversion - Ver 3.4.0 - 25.04.2025
eingesetztes Version von Excel:	MS Excel 2024
Hardware
Version der Hauptplatine:	LichtMaschine PRO (102)
Controller auf der Hauptplatine:	ESP32 38-polig
Ansteuerung der MobaLedLib-Effekte:	nur über Excel
Verwendete LEDs/ICs:	WS2812B

Bilder und Dateianhänge

---

Dieser Text wurde erstellt mit dem Generator für Hilfeanfragen der MobaLedLib.

[Dominik]

Hallo Matthias

wo sind die Fotos der Hauptplatine, die uns zeigen was du da gelötet hast, sowie der Export aus dem Programm-Generator, der uns zeigt, was du eingestellt hast.

Liebe Grüße
Dominik

[schma29]

Prog_Generator_MobaLedLib.zip

(3.42 MiB) 98-mal heruntergeladen

Eigentlich wollte ich nur wissen ob ich irgendwas vergessen habe zu einstellen!

[raily74]

Hallo Matthias,

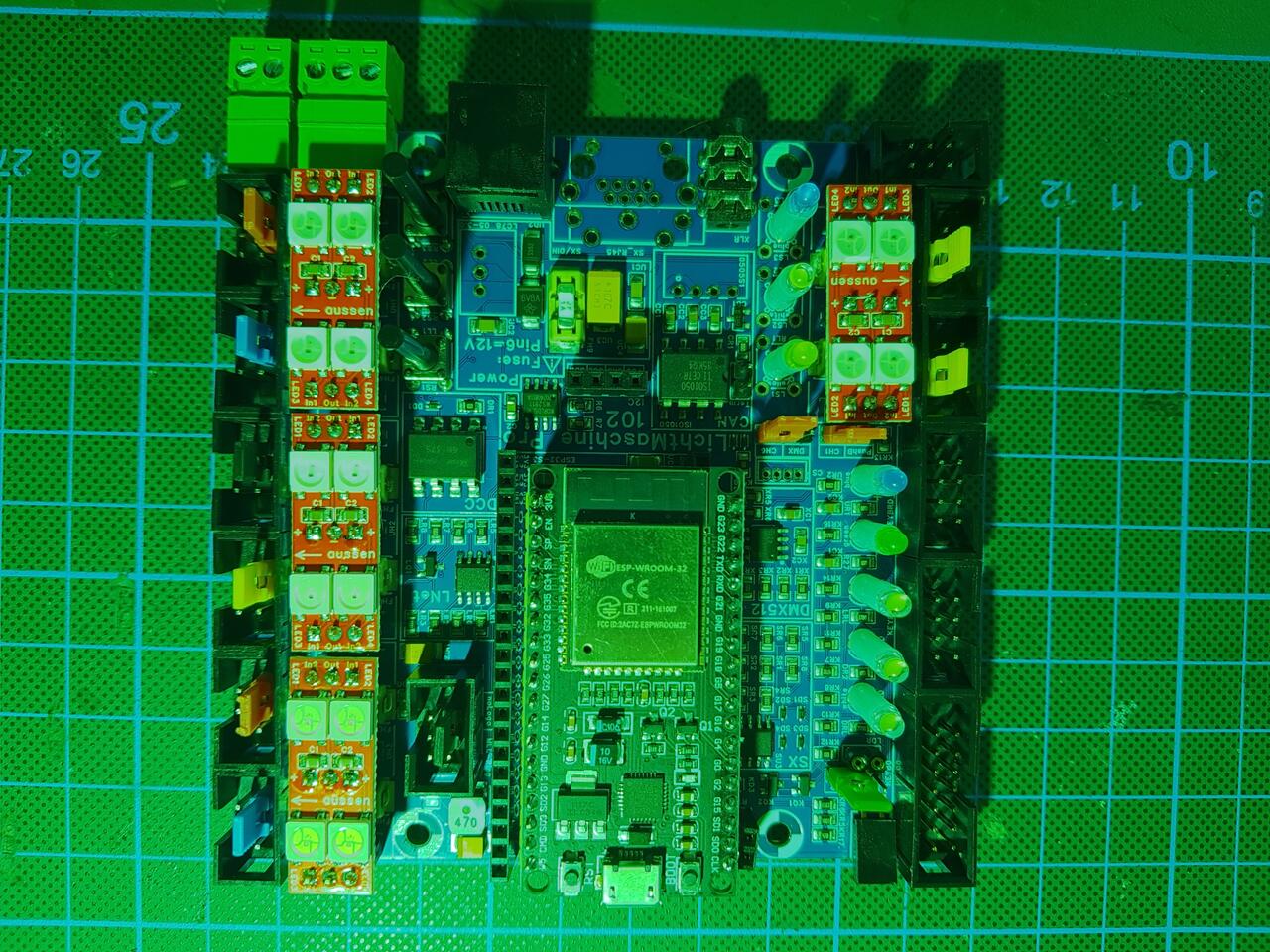

in der Programmierung für Kanal Ch0 sind zwei Heartbeats und ein belebtes Haus über eine Matrix programmiert. Es ist auf dem Foto aber keine Matrix angeschlossen. Also kann da aktuell maximal die ausgehende Heartbeat (grün) blinken. Die rückfließende natürlich nicht, denn sie ist Teil des belebten Hauses.

Wenn aber nicht mal die grüne Heartbeat an Ch0 blinkt, tippe ich auf ein Hardware-Problem.
Dazu würde ich als erstes mal die Sicherung für Ch0 tauschen (gegen die aus Ch2). Auch das Heartbeat Breakout würde ich mal gegen das von Ch2/3 tauschen. Aber bitte nacheinander. Nicht beides auf einmal testen.

[schma29]

Danke für Deine Antwort, aber habe ich alles schon gemacht. Auch habe ich nur zwei Heartbeats auf Ch0 gelegt, keine Reaktion.
Aber trotzdem Danke.

[Dominik]

Hallo Matthias

ein Bild von der Unterseite wäre auch nicht schlecht,d anur dort die Lötstellen sichtbar sind.

Liebe Grüße
Dominik

[schma29]

Dominik, ist gut gemeint, aber als Informationselektroniker kann ich bestimmt löten ..

[PeterVT11]

Sorry Matthias,

wie willst Du mit so einer Aussage eine vernünftige Lösung erwarten?
Ich kann auch löten, hab aber mit bleifreiem Lötzinn auch schon kalte Lötstellen produziert.
Also.

[Moba-Jo]

Hallo Matthias

Da Du "Lötfehler" ausschließen kannst hier meine funktionierende "Mustervorlage" für die Lichtmaschine. Diese funktioniert bei mir auf 3 unterschiedlichen Lichtmaschinen einwandfrei, Bedingung ist allerdings für funktionierende Heartbeats dass in allen 6er-Wannensteckern Jumper stecken. Hiermit muss Deine Lichtmaschine - wenn die Hardware tatsächlich ohne Fehler ist - eigentlich auch fehlerfrei funktionieren.

Hier ein Filmchen:


Hier die Datei:

Mustervorlage_Lichtmaschine_17_05_2025.MLL_pgf

(4 KiB) 34-mal heruntergeladen

Und hier ein Foto des Bildschirms (da leider die Formatierungen beim Export gelöscht werden):

Mit dieser Programmgenerator-Datei müssten auch bei Dir - bis auf Kanal 1, da diese bei mir auf die Key_80 gejumpert ist - sowohl die grünen als auch die gelben Heartbeats blinken.

Grüße
Jochem

[schma29]

Hallo Jochen, danke für die Info.
Kannst Du das File mal zippen und mir senden, habe zwar sowas schon gemacht, aber wer weis !?!?!
Gruß
Matthias

PS: Vielleicht hast Du ein Bild von Deiner Platine damit ich die Jumper sehen kann!?

[Moba-Jo]

… mache ich gerne. Bin aber noch mit meiner „Olga“ (Ural Motorradgespann) unterwegs.

Lg
Jochem

[schma29]

Dank, schönen Tag noch.
Gruß
Matthias
PS: Bestelle jetzt nochmal eine neue bei Frank, mal sehen was da passiert?

[Moba-Jo]

Hallo Matthias

Gerade wieder zuhause, nachfolgend die von Dir gewünschten Dateien.

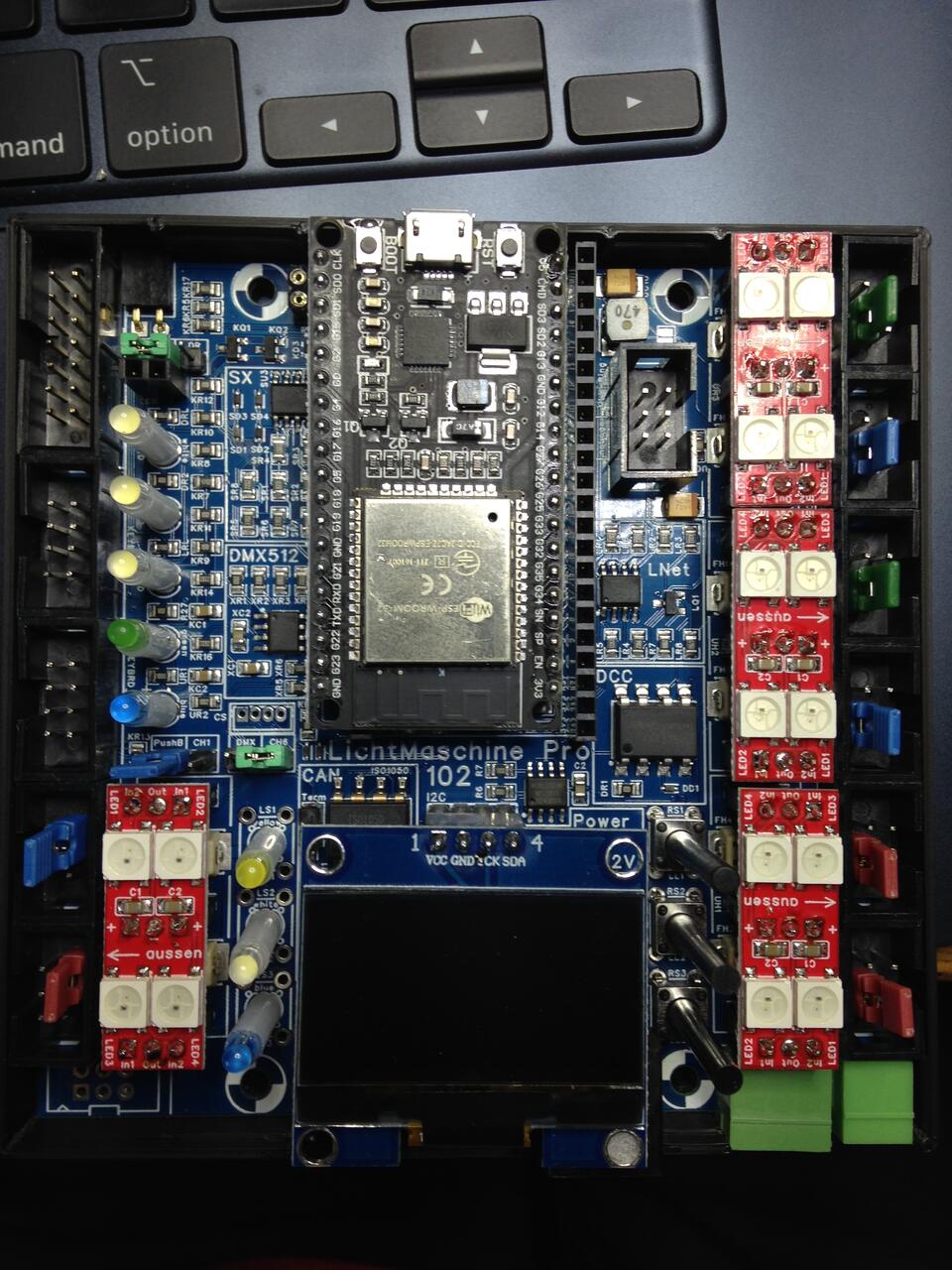

Foto Platine (Achtung: der MLL-LED-Ring wird beim Zusammenfügen von Ober- und Unterseite des Gehäuses der Lichtmaschine in den Wannenstecker eingesteckt):

Und hier die gezippte Datei für den Programm-Generator (warum komprimiert? Du kannst doch die pgf-datei mittels des "Farbrings" im Perogrmamgenerator einlesen):

Mustervorlage_Lichtmaschine_17_05_2025.MLL_pgf.zip

(1.27 KiB) 36-mal heruntergeladen

Falls Du keiner weiteren LEDs o.ä. an die Lichtmaschine angeschlossen hast müssten jetzt die Heartbearts einwandfrei blinken.

Grüße
Jochem

[schma29]

Danke Jochen für Deine Mühe,
Heartbeat Ch2 - 6 blinkt aber nicht Ch0!!

Also warte ich bis ich den neuen BS bekomme und einen lesbaren Schaltplan!

[Dominik]

Hallo Matthias

Was ist an dem Schaltplan nicht lesbar?
https://wiki.mobaledlib.de/_media/bilde ... ne-pro.png

Höre bitte auch auf alle Vorposting immer komplett zu zitieren. Das ist hier im Forum nicht notwendig.

Liebe Grüße
Dominik

[schma29]

Dominik Danke für den Schaltplan, die Leitung auf der Platine war unterbrochen, habe es mir einen Kabel überbrückt, jetzt geht es wieder.Danke für Eure Hilfe. Gruß Matthias

[raily74]

Dominik Danke für den Schaltplan, den kann man wenigstens lesen. Der ist nicht so unscharf wie der im Netz.

Hallo Matthias,

der verlinkte Schaltplan ist exakt derselbe, der im Wiki für alle einsehbar ist. Selbstverständlich ist er in der Anleitung verkleinert dargestellt, damit er ins Layout passt. Ein Klick auf den Schaltplan öffnet die Original-Datei in einem neuen Fenster, wo man sie mit einem weiteren Klick auf das Bild in Originalgröße anzeigen lassen kann. Dieser letzte Klick auf das Bild entspricht dem Link, den Dominik hier geteilt hat.

Das sollte dir als Informationselektroniker und Betreiber einer eigenen Website bekannt sein.

[schma29]

Ich bin doch nicht von gestern!! Aber trotzdem danke. Jetzt geht das Ding.

[Frank_TT]

Matthias, nicht von gestern und Fehler können jedem passieren.

Da wir keine Glaskugel haben, sollten die Angaben vom Hilfesuchenden schon so ausgeführt werden, dass man etwas damit anfangen kann.

Und eine Bitte habe ich noch, lasse Deine Bemerkungen, wenn Du noch weitere Hilfen in Anspruch nehmen möchtest.

[schma29]

Anmerkung: wenn ich unten auf der Bauanleitung auf den Schaltplan klicke bekomme ich ein größeres Bild (wie gewohnt) jedoch unscharf, nach einen nochmaligen Klick auf diese Bild kommt es das scharfe Bild - da muß man erst mal daraufkommen

[Dominik]

Hallo Matthias

Das ist das normale Verhalten von Bildern in Wikis und ist jedem Nutzer von Wikis bekannt.
Selbst in der Wikipedia, ist das Verhalten identisch.

Liebe Grüße
Dominik
