"Neues" (angepasstes) Gehäuse für Platine 101 (1.8.2) Thema ist als GELÖST markiert

[Frank_TT]

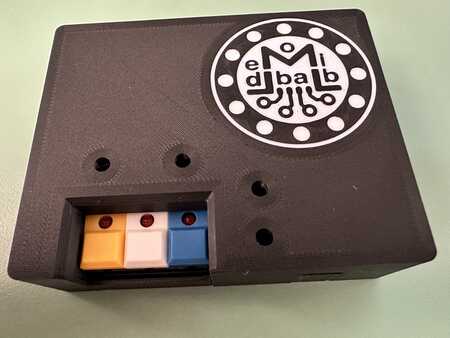

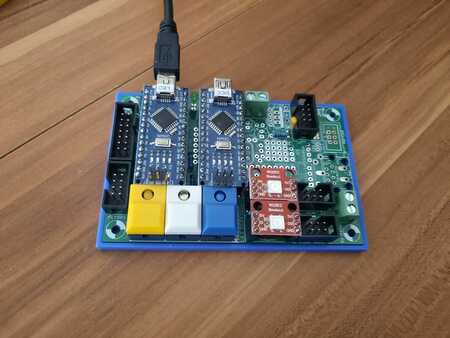

Wer bisher die Flächentaster mit integrierter LED auf der Platine 101 verbaut hat, musste feststellen, dass das vorhandene Gehäuse nicht passt.

Was nicht passt muss passend gemacht werden......

Die Startersets der LichtMaschine (101) werden ab sofort mit den Flächentastern ausgestattet.

Druckfiles:

Gehäuse_OT_101_Taster v3.stl

(952.43 KiB) 521-mal heruntergeladen

Gehäuse_UT_101_Taster v3.stl

(153.4 KiB) 511-mal heruntergeladen

alternativ geschlossen

Gehäuse_Boden_101_Taster v5.step

(403.69 KiB) 506-mal heruntergeladen

P.S.: Wer den Ring mit einbaut kann diesen auf den Kanal 2 programmieren. So kommt ihr mit dem Kanal 0 nicht durcheinander
(vorher aber definieren!)

[marcosmoba]

Hallo Frank,

das ist ja echt Super ich bin begeistert endlich kann ich meine Hauptplatine einpacken.
Wollte schon lang auch mal was machen aber die Zeit ist immer das Problem danke für die Bemühungen.

[marcosmoba]

Nochmals Danke für diese tolle Datei @Frank_TT

[Nohabfan1106]

Hallo Marco,.
Das sieht echt beeindruckend aus.
Ich dachte das geht nur für die Lichtmaschine V2.
Auch von mir Dank an Frank!

Frage von einem Neu-3D Drucker (Bambu A1 mini ohne 4-fach Feeder)
Hast du mit Mehrfarbdruck mit einem 4-fach Feeder gearbeitet oder kann man das Filament auch händisch wechseln, in einem bestimmten Layer zu dem bestimmten Punkt, um die weissen Bereiche drucken zu können?

Falls das eher in die 4D Druck Ecke gehört, bitte ich die Admins den Beitrag zu verschieben.
Ich hab extra hier geantwortet um meine Bewunderung für die Progrsmmierer und den Drucker Marco auszudrücken. Ferner fand ich es logisch hier zu fragen.

[marcosmoba]

Hallo Wolfgang,

ich habe einen Anycubic Kobra 3 Combo verwendet sprich mit eine ACE pro 4-fach Wechsel-System.

[Nohabfan1106]

Hallo Marco
Ah ok. Danke!

[TMaa]

Hallo Wolfgang,

Ein 3D-Drucker mit nur einem Extruder kann auch schöne mehrfarbige Gehäuse drucken.


Das Gehäuse wurde hier modifiziert, um die Platzierung des LNet-Steckers zu ermöglichen.

Wie das geht habe ich in einem Beitrag #14296 im Stummiforum beschrieben.

Dies sind die Einstellungen für das 102er-Gehäuse. Der Vorgang ist beim 101er-Gehäuse identisch; lediglich die auswählbaren Zeilen sind unterschiedlich. Beim 101er-Gehäuse sind dies die Zeilen 4 bis 27.

Die erste zu ladende Filamentfarbe ist die Farbe der ersten Zeile, unabhängig von der definierten Extrudernummer. Hier in meinem Fall ist das blau.

Ich habe dies für einen Prusa MK4S mit dem PrusaSlicer gemacht. Bei einem Bambu A1 (Ohne AMS-Unit) wird es nicht viel anders sein.

Viele Grüße,
Theo.

[Nohabfan1106]

Hallo Theo,
Danke vielmals. Auch für den Link und das Video.
Das hört sich sehr spannend an!
Das werde ich dann mal ausprobieren, das steht fest!

Ich bin schon sehr gespannt ob ich das auch hinbekomme und wie der A1 mini das schafft.
Bisher bin ich sehr erstaunt wie gut Container und Wageninneneinrichtung gedruckt werden.
