Fragen zu externem Display

[sven66]

Hallo Micha,

bitte verstehe meine Frage unter dem Aspekt, dass du schon genug für die MLL leistest und die Modellbahn immer ein Hobby (nicht Zweitberuf) sein sollte.

1) Planst du in den nächsten Monaten noch die externe Erweiterung zum Stromverteiler 201 (Leiterplatte)?
Sonst würde ich mir zwischenzeitlich eine Lochrasterplatte erstellen.
Zur Schaltung:

2) Die acht 2812er für die externe Signalisierung werden über Connector U1 angesteuert und liegen dann in Serie mit den 2812er Onboard-LED.
Wenn die externe Displaybaugruppe nicht angeschlossen wird, müsste zwischen PIN2 und 4 ein Jumper als Brücke? Muss am Sketch eine Änderung durchgeführt werden (16 statt 8x 2812)?

3) Funktioniert das externe Display auch in Kombination mit einem eingesteckten Display im Verteiler? Oder sollte dies entfernt werden?
Ich kenne mich mit dem (SPI-Bus) nicht so aus. Physisch kann man mehrere SPI-Displays beschalten. Aber unterstützt dies dein Sketch oder muss da eine Anpassung durchgeführt werden?

Viele Grüße
Sven

[raily74]

Hallo Sven,


zu Frage 1:
Die Platine ist an sich fertig. Da ich sie für mich selbst nicht einsetzen werde, habe ich das mangels Feedback im Stummiforum nicht weiter verfolgt. Irgendjemand muss ins kalte Wasser springen, die Platinen bezahlen, testen und am Ende mit dem kleinen Restrisiko leben, dass ich Mist gebaut habe.
Die Platine wird nicht SMD vorbestückt, da das nicht nötig ist (nur Buchsen und ein Poti).

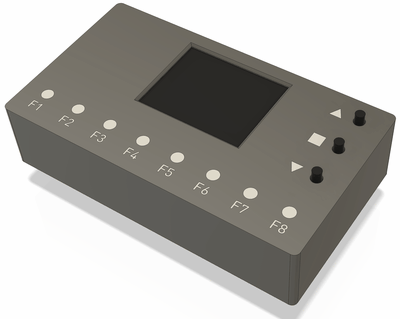

Ein Gehäuse für die Variante mit nach hinten gerichteten Buchsen existiert auch schon (in der Theorie).

Zu Frage 2:
Im Sketch sind 16 LEDs definiert. Die hinteren acht sind Kopien der ersten acht. Es gibt kein Datensignal für rückwärts, da es auch keine Heartbeat gibt, die das prüft. Es muss also nichts gejumpert werden. Einfach ein sechspoliges Flachbandkabel und das Ethernet-Kabel dazwischen und es sollte laufen.


Zu Frage 3:
In der Theorie waren wir uns soweit einig, dass zwei Displays kein Problem sein sollten. Ich weiß nur nicht mehr, ob dazu eine Diode am zweiten Display nötig ist (ähnlich wie bei den Zugzielanzeigern). Ich glaube nicht, da ich sie sonst wahrscheinlich sofort eingezeichnet hätte. Das müssten wir also nochmal rauskramen.

[raily74]

Hallo zusammen,

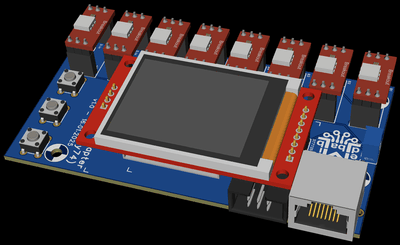

kleine Aktualisierung: Die Platine geht noch dieses Wochenende in die Produktion und wird dann aufgebaut und getestet. Wenn alles gut geht, kann @Frank_TT sie Mitte bis Ende Mai inkl. Gehäuse in den Shop aufnehmen.

Ich hoffe, das macht die Streifenplatine überflüssig.

[sven66]

Hallo Micha,

vielen Dank für die Informationen. Dann werde ich geduldig warten, bis die Leiterplatte verfügbar ist. Habe noch genug andere offene Projekte...
In den nächsten Wochen wollte ich sowieso noch ein paar Dinge bei Frank kaufen, dass fasse ich dann gleich zusammen.

Vielen Dank und dir ein schönes Wochenende.
Sven

[jpj61]

Hallo Michael (@raily74 )

habe mir ja jetzt den 221 auch zugelegt und beschäftige mich jetzt erst mit dem externen Display.

Da das von euch entwickelte nicht so meinen Vorstellungen entspricht, habe ich mal eine Frage.

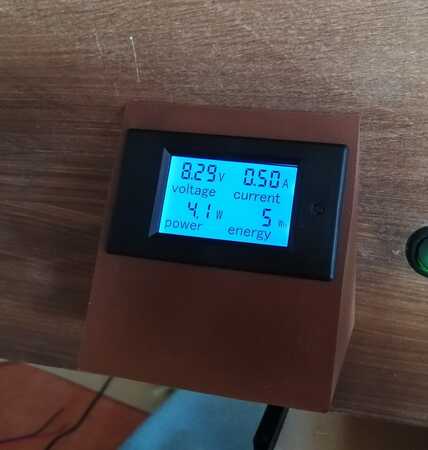

Ich habe mir für meine Anzeigen ein Gehäuse entworfen, hier ein Beispiel der EVO 1.

Kann ich nicht einfach das Display der 221 per Kabel mit der Hauptplatine verbinden?
Oder gibt es da ein Problemchen wegen der Leitungslängen?
Würde mir dann einfach ein Gehäuse für das Display drucken, denn wenn eine Sicherung durchfliegt, dann muss ich eh unter die Anlage.
Da benötige ich persönlich nicht die ganzen anderen Anzeigen.

Aber top, was ihr inzwischen alles auf die Beine gestellt habt.

Gruß Jan

[raily74]

Hallo Jan,

das Display lässt sich parallel zu dem im Sicherungsverteiler anschließen, vorausgesetzt es ist das richtige Display. Ich verwende ein 1,8“ großes SPI Display ST7735 mit 128 x 160 Pixeln und großem SD-Cardreader ohne Touch-Funktion.

Das ist das verwendete Display.
https://www.az-delivery.de/products/1-8 ... ft-display

Dazu kannst du ein herkömmliches Ethernet Kabel verwenden. Auf Displayseite schneidest du dieses entweder ab oder — noch besser — verwendest dort eine Ethernet Buchse.

Wenn du ein anderes Display verwenden willst, musst du zum einen den Sketch anpassen und zum anderen lassen sich dann nicht beide parallel betreiben.
