Start eines Projekts mit Steppern - Grundlagen

[raily74]

Ja, und natürlich für das Signal.

Vom Prinzip muss man sich das so vorstellen:

• Mit einem Universal Verteiler (Pro oder nicht Pro, spielt keine Rolle), kann man 5V und 12V über das Flachbandkabel zur Verfügung stellen. Beim 200er darf man halt nicht die 5 Volt auf Pin 1 und 6 legen. Bei allen neuen Platinen geht das eh nicht mehr. Nur hierfür braucht man einen Jumper, um eine der beiden Spannungen für die Motorspannung VMOT zu nutzen.
• Braucht der Stepper mehr als 12 Volt, wird die Motorspannung über die Klemmen eingespeist. Hierfür ist natürlich kein Jumper notwendig, da die höhere Spannung sonst am System anliegt => nicht gut!

[Gasco]

Hallo Michael

Ich hab jetzt eine Referenzspannung von 582mV ermittelt

Kannst du kurz erklären, für mich und vielleicht auch alle anderen, was es mit der Referenzspannung auf sich hat ?

[raily74]

Hi Bodo,

242mV ist richtig! Die Versorgungsspannung ist 5V, so wie voreingestellt. Auch wenn der Motor nachher 12V bekommt.

Die Herleitung der Referenzspannung gibt es noch im Archiv und ich wollte in der Anleitung nicht drauf eingehen, damit es nicht verwirrt. Ich werde wohl ein bis zwei Sätze aus dem Archiv retten.

Die komplette Herleitung findest du hier:

https://wiki.mobaledlib.de/anleitungen/ ... erspannung

[rstaiger]

Hallo Michael,

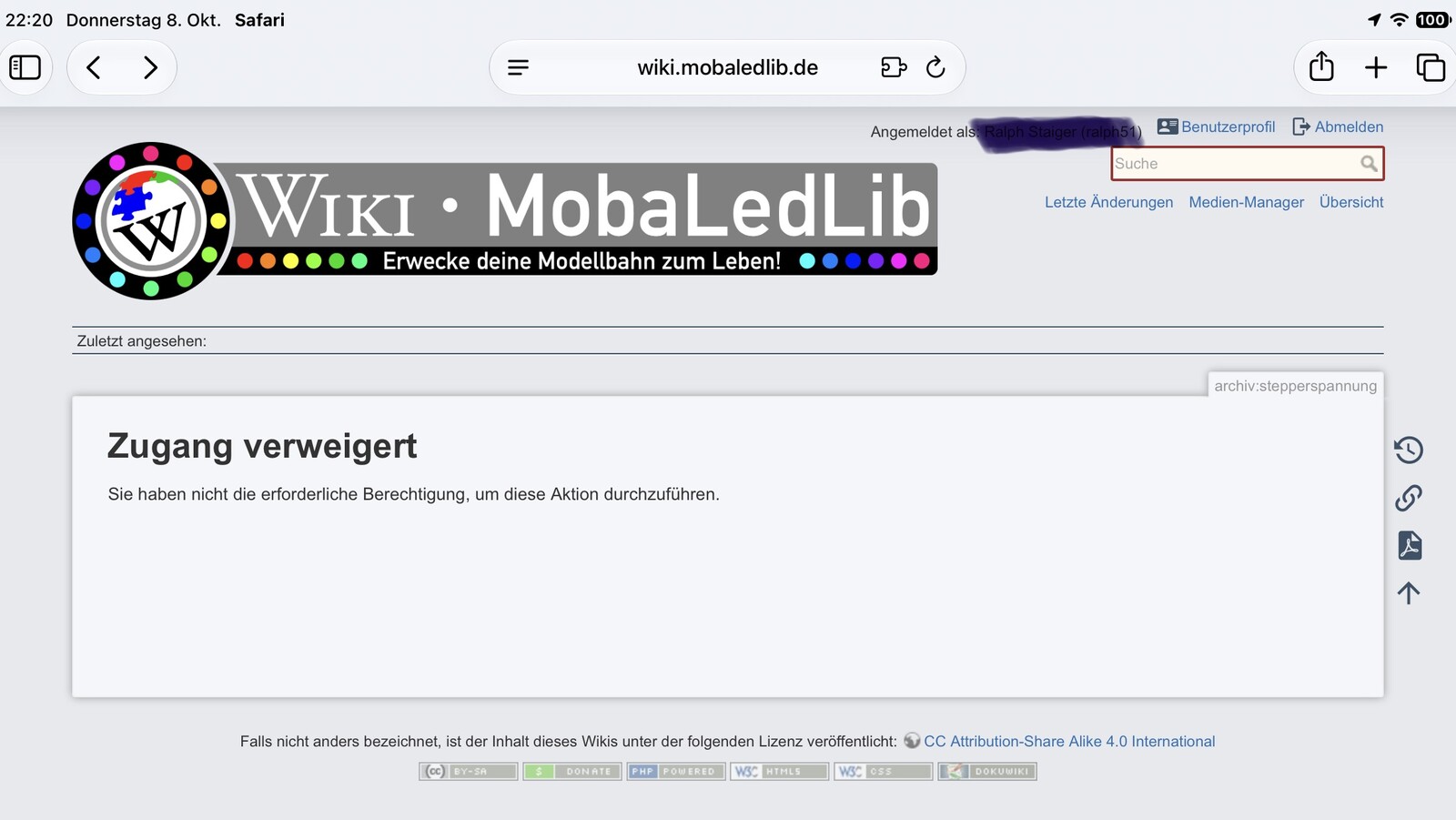

weißt du oder weiß jemand, weshalb das hier kommt, wenn ich den Link aufrufen will? Hab ich was böses getan oder zu wenig Liebes?
LG Ralph

[raily74]

Hi Ralph,

sorry, das war mein Fehler. Ich hatte die Seite fälschlicherweise ins Archiv statt zu den archivierten Seiten geschoben. Ins Archiv schieben wir nur Dinge, die eigentlich gelöscht werden könnten, wir uns aber nicht trauen.

Ich hab’s verschoben und den Link hier korrigiert. Danke!

[raily74]

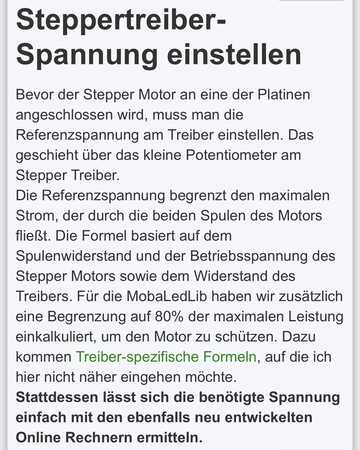

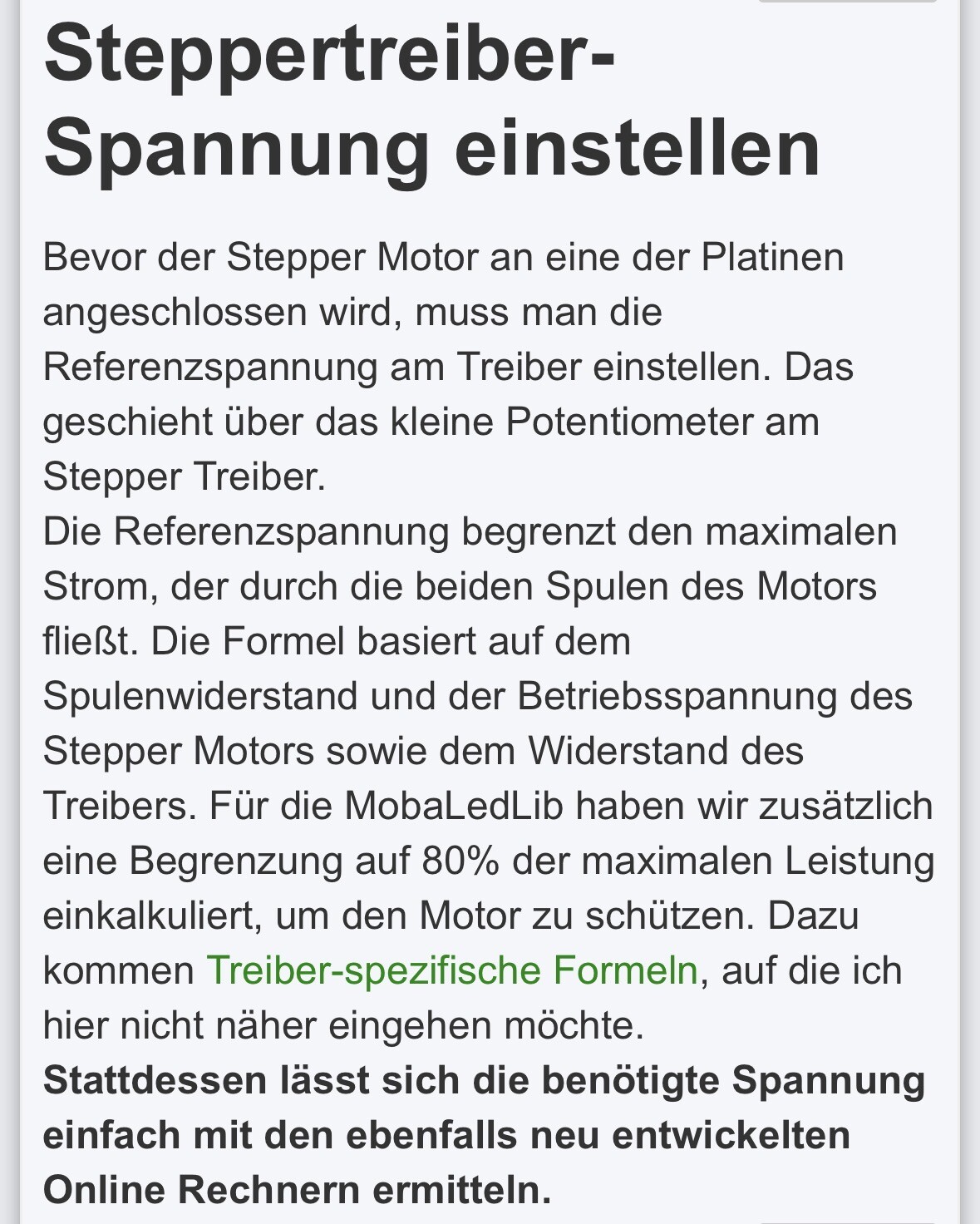

Auch das Thema Referenzspannung habe ich jetzt in der Anleitung ergänzt und die Formeln dort verlinkt. Ich will sie bewusst nicht in der Anleitung aufführen, weil sie die meisten von uns - mich eingeschlossen - verwirren würden.

Als Ersatz dafür habe ich die Online Rechner entwickelt. Wer das aber bis ins Detail nachvollziehen möchte, findet die alte Anleitung jetzt verlinkt in der neuen.

[raily74]

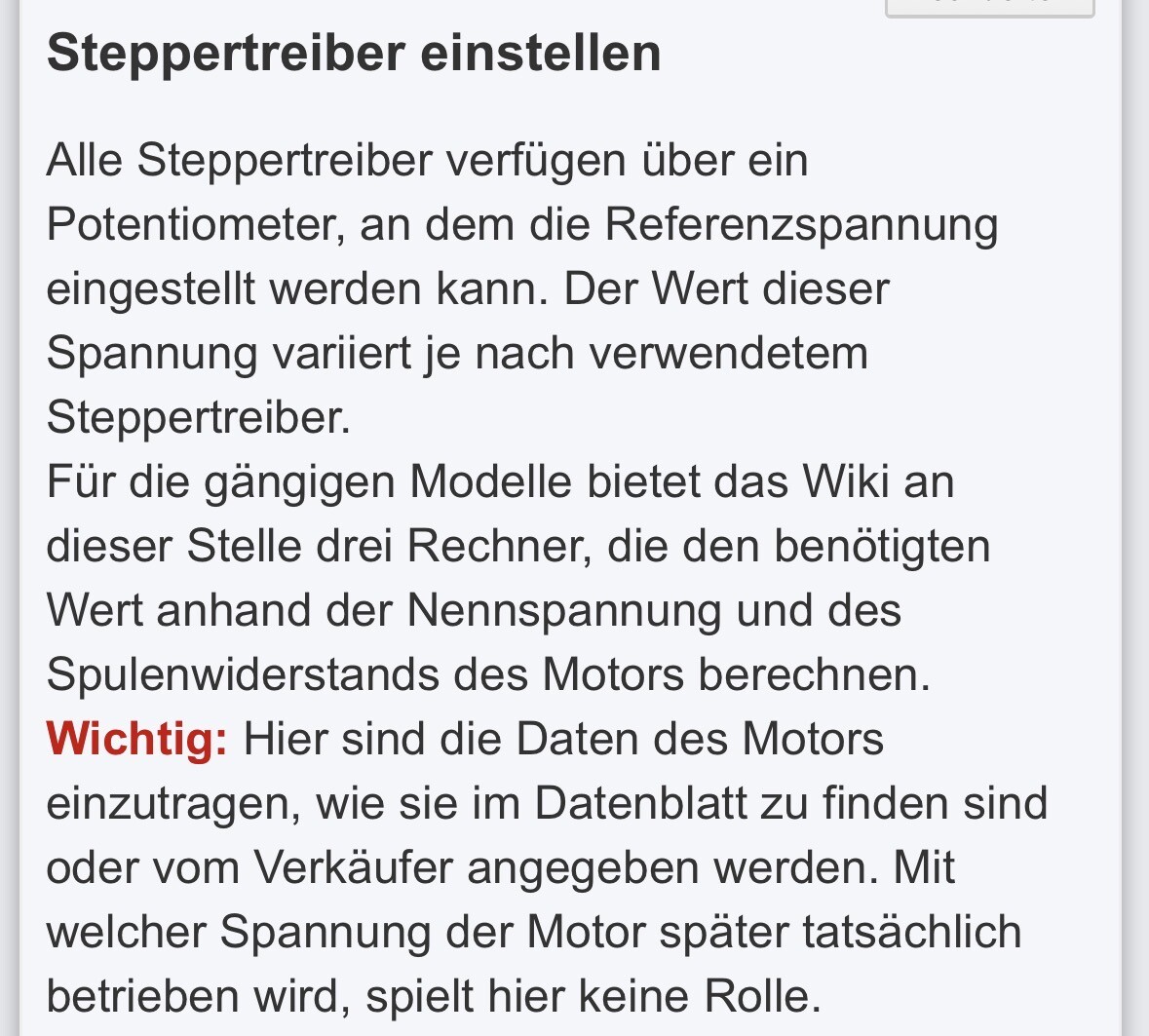

Auch die nächste Ergänzung habe ich dank der hier aufkommenden Fragen eingepflegt:
