MML Ring anschließen

[Dampflokwolf]

Moin in die Runde,

ich bin beim Zusammenbau der Lichtmaschine Pro,
so weit, so gut.
Leider ist weder in der Anleitung, noch in dem Wiki, noch hier in Forum irgendetwas zum Anschluss der optionalen und mitgelieferten MML Rings, welcher oben im Gehäuse sitzt beschrieben.
Wer kann mir bitte sagen, wo und wie der anzuschließen ist.
Dank für die Hilfe

Gruß
Wolfgang

[Frank_TT]

Hallo Wolfgang,

du hast die LichtMaschine Pro erworben.
Auf dieser ist eine Wannenstecker direkt für diesen Ring reserviert.

Siehe hier: https://wiki.mobaledlib.de/anleitungen/ ... pro_v1-0-0

Die Anschlüsse für Plus und Minus sowie Din und Dout sind quasi standardisiert.

Siehe hier: https://wiki.mobaledlib.de/anleitungen/ ... abelfarben

[Dampflokwolf]

Moin Frank,
danke für die schnelle Rückantwort,
ich hatte mir zwar auch die Anleitung heruntergeladen, aber wohl die falsche erwischt, auf jeden Fall ist bei meiner nichts zum Anschluss des MML Rings gefunden.
Die Buchse auf der Platine hatte ich inzwischen auch schon gefunden, aber bevor ich da was abschieße, frage ich lieber nach damit nichts schiefgeht.

Nochmals danke für die schnelle Hilfe

Gruß
Wolfgang

[rud0815]

Hallo,
ich habe vor einigen Tagen die erste Hardware von MobaLedLib erhalten.

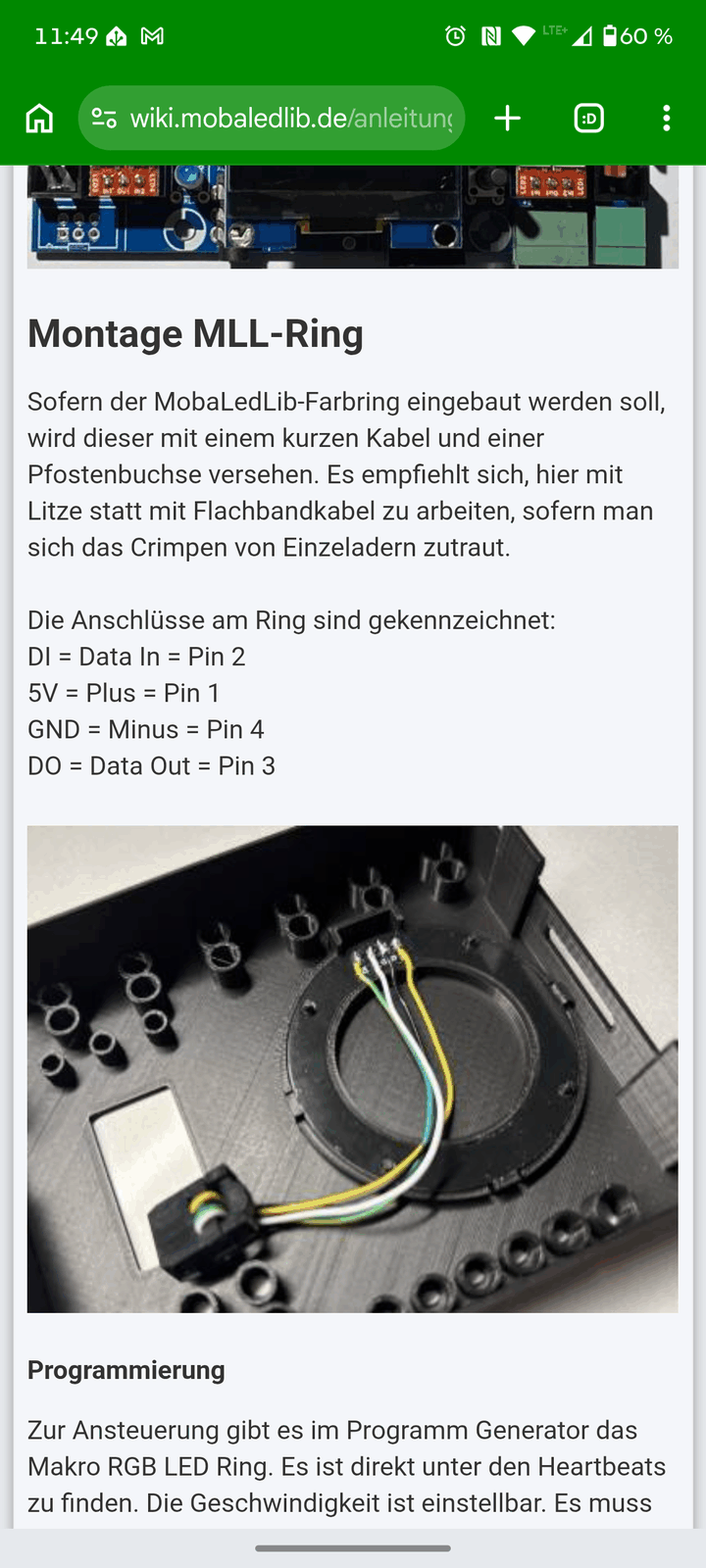

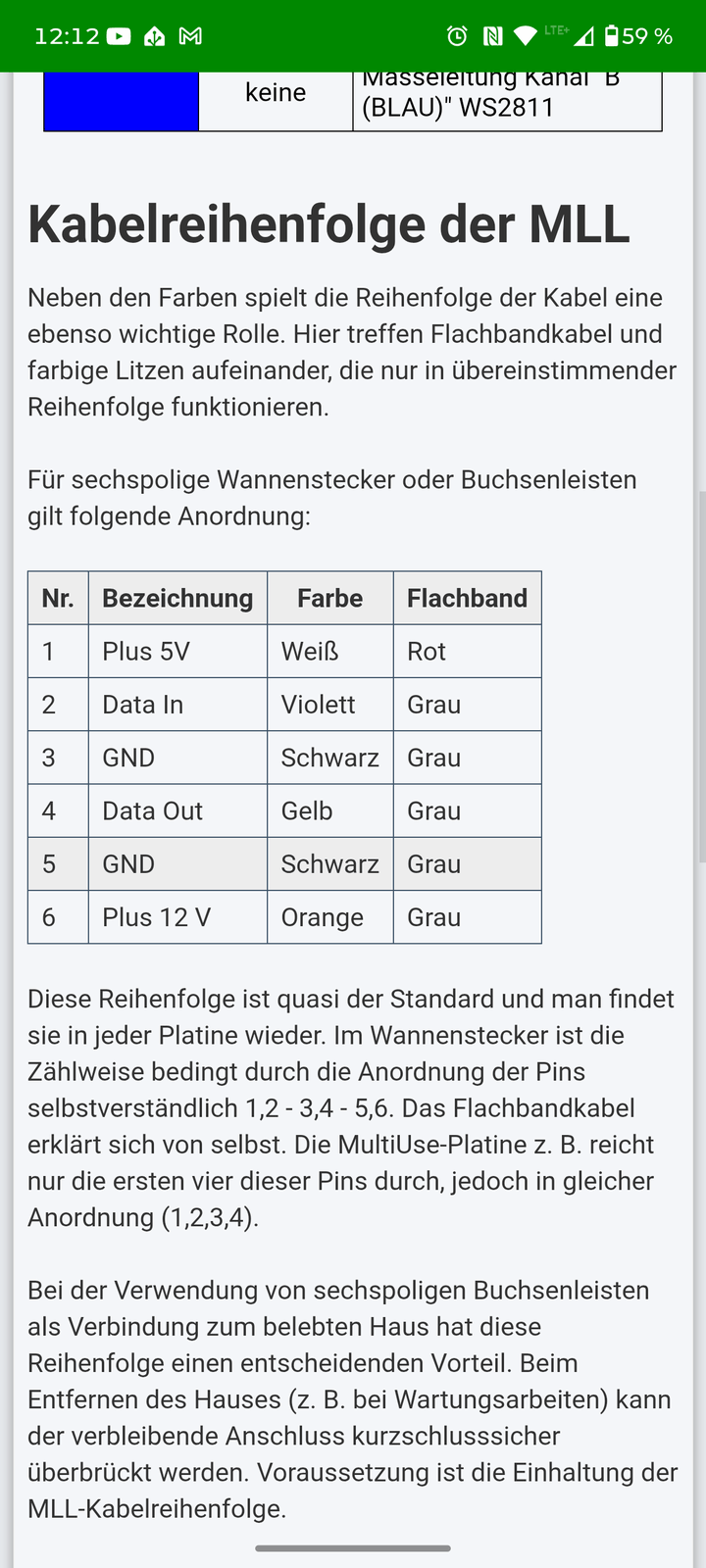

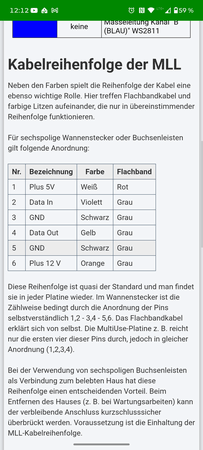

Beim Zusammenbau der Platine 102 ist mir aufgefallen, dass es zwei verschiedene Anschlussbeschreibungen für den MLL Ring gibt. siehe Bilder.
Aus meiner Sicht ist die Beschreibung des Zusammenbau des MLL Ring in der Bauanleitung falsch.
Masse ist an Pin 3 und nicht Pin 4.
Das sollte bei Gelegenheit korrigiert werden, das hat bei mir zur Verwirrung geführt.
Gruß
Wilhelm

[raily74]

Hallo Wilhelm,

vielen Dank für den Hinweis. Ist korrigiert
