Trennsteg zwischen den Heartbeat beim 201

[jpj61]

Hallo MLL Team,

ich persönlich fände es schöner, wenn beim 201 zwischen den beiden Heartbeat noch ein Steg wäre.
Dadurch ließen sie sich besser auseinander halten, insbesondere wenn sie nicht das anzeigen, was sie sollten.

Also echt einfach nur ein nice to have.

Gruß Jan

[Frank_TT]

Hallo Jan,
die RGBs sind aber nicht einem Segment zugeordnet
Wo soll den die Trennung rein?

[raily74]

Hi Jan,

ja, leider ist das Fehlverhalten zweier LEDs nicht eindeutig durch die Nummer zu erkennen, da stimme ich dir zu 100% zu.
Ich versuche immer wieder mal, es mit einem besseren Lichteffekt hinzukriegen.

Das liegt im Übrigen daran, dass es nie vorgesehen war, dass die LEDs über ein Fehlverhalten informieren.
Ihre Hauptaufgabe war eigentlich nur das Verstärken der Signale und das Beleuchten der Verteilernummer.

Nun sind die LEDs übereinander angeordnet. Mit einem Steg in der Mitte bleiben ja nur noch die Zahlen 0, 1 und 7.
Alle anderen Zahlen haben nämlich in der Mitte eine Waagerechte. Mache ich einen Steg in die Mitte, kann ich die anderen Zahlen nicht mehr darstellen bzw. würde der Mittelsteg dann nicht mehr leuchten, was durchaus vertretbar wäre.

Doch dann frage ich mich, ob es nicht besser wäre, ganz auf die beleuchtete Verteilernummer zu verzichten, links statt 5V und 12V vielleicht nur 5 und 12 zu schreiben, den beiden Heartbeats ähnlich wie auf der 102 dreieckige Lichtaustrittsöffnungen zu spendieren, die in getrennten Kammern abgedichtet sind und die Verteilernummer etwas kleiner zwischen 5/12 und den Dreiecken zu platzieren.

Denn die Zeit hat gezeigt, dass die Fehleranalyse anhand der beiden LEDs wichtiger ist als die pulsierende Verteilernummer. In der Regel weiß man eh, an welchem Verteiler man gerade arbeitet.

Was sagen die anderen dazu?

[rstaiger]

Hallo Frank,

wenn an der Segmentanzeigen-Beleuchtung etwas geändert werden soll, lege ich mir einen Vorrat mit der jetzigen Lösung zu. Ich finde sie schön und möchte nicht bei den nächsten Bestellungen plötzlich andere Verteiler nehmen müssen. Wenn Du umstellen solltest, bitte eine Info für mich!

Das war jetzt nicht todernst gemeint. Aber ich mag die jetzige Lösung, wenn ich mir was wünschen darf. Ich habe extra deswegen ohne Not meine alten Verteiler ausgemustert, bloß wegen der Anzeige.

LG Ralph

[raily74]

Ich habe extra deswegen ohne Not meine alten Verteiler ausgemustert, bloß wegen der Anzeige.

Na das ist doch das schönste Kompliment, das man sich in dem Zusammenhang wünschen kann.
Vielen lieben Dank Ralph! Gern geschehen...

[raily74]

Eine Lösung könnte zum Beispiel ein Wechselblinker und ein Wechselblinker invers sein.
So würde immer nur eine Hälfte der Segmentanzeige leuchten (Blau Weiß oben, dann grün blau unten).
Bei einem Fehler würde dann eine Farbe fehlen. Das könnte man mal ausprobieren...

[rstaiger]

… und wenn man den Steg mit einer Sollbruchstelle konstruieren würde? Das lässt sich bei einem Würschtlesleger sowieso leicht herausbrechen, darf bloß seitlich nicht fest sein.

Alternative: Den Steg „unten“ (auf dem Segment) mit fast Null mm Abstand konstruieren, herausbrechbar. Dann geht beides: Die alte Segmentanzeige und ein lichtdicher Steg.

LG Ralph

[Frank_TT]

Hallo ihr Busverteiler,

Zu 99% sind die Verteiler unter der Platte und ich bin auch der Meinung, sie so zu lassen wie sie sind.
Ich habe auch wie Ralph meine bestehenden Verteiler gegen die Verteiler Pro ausgetauscht.
Die Druckdaten sind frei verfügbar, es kann sich somit jeder sein eigenes Inlay gestalten.

[raily74]

Hallo zusammen,

bei guter Hardware kann man Fehlfunktionen per Software-Update beheben.
Hiermit liefere ich ein Software-Update für meinen Universal Verteiler Pro, das das Problem mit der Fehlererkennung falscher Programmierung behebt ohne dabei auf die beleuchtete Verteilernummer zu verzichten.

Beide Heartbeats werden mit dem Blinker (Frequenz und Helligkeit) programmiert.

Eingehende Heartbeats erhalten diese Werte:

Rückfließende Heartbeats erhalten folgende Werte:

Das Ergebnis:

• Wenn alles in Ordnung ist, blinken die blaue (eingehend) und die weiße LED (rückfließend) im Wechsel.
• Bekommt der Universal Verteiler kein Signal vom vorherigen Verteiler, blinkt nichts.
  Da er kein Signal mehr bekommt, leuchtet die Anzeige dauerhaft blau oder weiß.
  Merkhilfe: Kein Signal = kein Refresh = Stillstand
• Bekommt der Universal Verteiler kein Rücksignal, hört die weiße LED auf zu blinken.
  Wenn sie zum Zeitpunkt der Unterbrechung aus ist, blinkt der Verteiler nur noch blau.
  Wenn die rückfließende LED zum Zeitpunkt der Unterbrechung an ist, übertönt das weiße Licht das schwache blaue Blinken, sodass es annähernd dauerhaft weiß leuchtet.
  Merkhilfe: Mit nur einem Signal auch nur ein Blinker - kein Wechselblinker

Zusammenfassung:
Blinken wechselnd blau/weiß => alles okay
kein Blinken => Eingangssignal prüfen
blaues blinken oder weißes Dauerlicht => Rücksignal prüfen

Probiert es bitte aus und sagt mir, ob euch das in Zukunft bei der Fehleranalyse hilft.

[jpj61]

Hallo zusammen,

oh Gott, was habe ich da wieder angestoßen.

Michael, richtig, durch den Steg kann man nicht mehr alle Zahlen darstellen.
Und das ist durchaus das wichtigste an dem Verteiler, gerade unter der Anlage.
Da habe ich nicht bis zum Ende gedacht, sorry.

Werde Deine Lösung mit den Heartbeat die Tage mal testen, klingt für mich aber sehr plausible.

Gruß Jan

[jpj61]

Hallo Michael,

Hallo zusammen,
...
Zusammenfassung:
Blinken wechselnd blau/weiß => alles okay
kein Blinken => Eingangssignal prüfen
blaues blinken oder weißes Dauerlicht => Rücksignal prüfen

Probiert es bitte aus und sagt mir, ob euch das in Zukunft bei der Fehleranalyse hilft.

Habe es jetzt mal ausprobiert, finde das eine echt gute Lösung!

Ich werde in jedem Fall beim nächsten Update meine 201 unter der Anlage umprogrammieren.

Gruß Jan

[raily74]

Hallo zusammen,

aus aktuellem Anlass wollte ich hier nochmal meine aktuelle Lösung posten und sofern sie gefällt, könnte man das generell so einführen.

Doch warum greife ich das Thema nochmal auf?
Mittlerweile kann man das von mir bevorzugte Grün/Gelbe Kabel für Data In dauerhaft nicht mehr erwerben. Es wird einfach nicht mehr produziert. Alle meine Häuser habe ich mit Grün/Gelb für Data In und Gelb für Data Out gebaut. Selbst die Empfehlung im Wiki lautet noch "Grün/Gelb", auch wenn dieses Kabel außer mir niemand verwendet. Das ist auf Dauer Quatsch, sodass ich die Kabelfarben im Wiki eben überarbeitet habe. Violett ist also nicht mehr die Alternative für Data In, sondern der Standard. Gelb ist heller als Violett. Da die Daten ja quasi entnommen wurden und auf dem Rückweg nicht mehr vorhanden sind, ist die Rückleitung das hellere Kabel (Eselsbrücke). Da Gelb und Violett obendrein noch Komplementärfarben sind und auch für nichts anderes verwendet werden, ist das doch der sinnvollste Weg.

Den Beitrag zu den hochflexiblen Litzen hier im Forum habe ich auch angepasst:
viewtopic.php?t=106#p506

Also war es bei mir auch an der Zeit, die blinkenden LEDs an der Lichtmaschine Pro anzupassen. Violett für Data In (im Falle der Lichtmaschine also das ausgehende Signal, das beim ersten Haus ankommt) und Gelb für Data Out (das zurückkommende Signal). So kann man sich das auf Dauer merken, weil LED-Farbe und Kabel-Farbe einfach identisch sind. Doch mit dem Wechselblinker, den ich hier empfohlen habe, konnte ich die Farbe nicht so schön mischen und bis heute dachte ich, mit der Heartbeat könne man keinen Wechselblinker erzeugen... weit gefehlt!

Die Heartbeat für Data In (also immer die erste Heartbeat auf Lichtmaschine und Verteiler) wird also einfach violett. Den passenden HSV-Farbton habe ich im Wiki mithilfe der Skala ermittelt: https://wiki.mobaledlib.de/anleitungen/spezial/hsv_mode

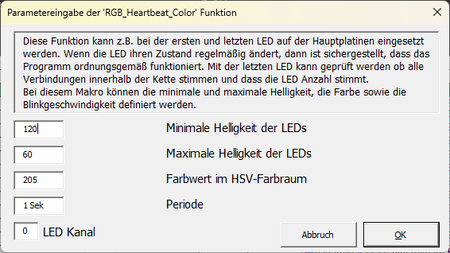

Heartbeat LED mit einstellbarer Farbe für Data In


Doch wie genau erzeugt man nun einen Heartbeat Wechselblinker, mit dem man am Universal Verteiler Pro erkennen kann, dass ein Signal fehlt?
Indem man sich von vorgegebenen Eingabemasken befreit.

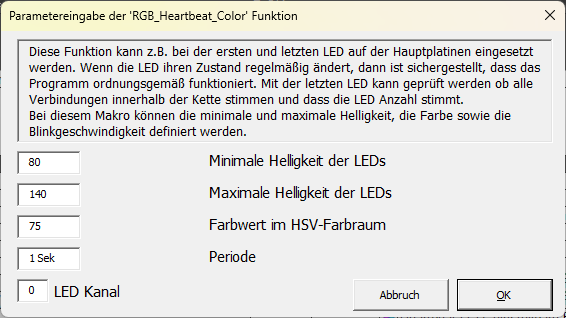

Heartbeat LED mit einstellbarer Farbe für Data Out


Nur weil dort "Minimale Helligkeit der LEDs" steht, heißt das nicht, dass der Wert kleiner sein muss als die maximale Helligkeit. Vertauscht man diese beiden Werte, entsteht ein wunderschöner Wechselblinker zwischen Violett (Data In) und Gelb (Data Out). Die beiden Farben erzielen denselben Effekt wie der Blau/weiße Wechselblinker, haben aber durch die Kabelfarben einen besseren Bezug zur MobaLedLib und durch den weichen Übergang der Heartbeats ist es auch ein wenig mehr MobaLedLib-Feeling.

An meiner Lichtmaschine Pro leuchten die LEDs nun auch im Wechsel Violett und Gelb, es soll ja schließlich einheitlich sein, damit man das auch im Alter nicht wieder vergisst.

Was haltet ihr von dem kleinen Update?
