Tool zur Erstellung der Hauseinlagen

Antworten
oliwel Verified
Anonymer Lichttechniker
Beiträge: 89
Registriert: Fr 11. Apr 2025, 18:18
Wohnort: Dachau
Wurde bedankt: 219 mal

Re: Tool zur Erstellung der Hauseinlagen

#176

Beitrag von oliwel Verified »

Hallo ihr Beiden,

danke fürs Testen, ich hatte die Abmessungen per Lineal aus meinen Bauteilen abgenommen und den Rest hat die KI gebaut, ich werde das nochmal reviewen damit die Ausrichtungen alle passen und die Masse anpassen.

@GerdR Die Textposition kannst du heute schon ändern

Code: Alles auswählen

| `20,30,Musterhaus` | Text an Position `X,Y` |
| `20,30,90,Musterhaus` | Text an Position `X,Y` mit Drehung in Grad |
Die Größe hat derzeit keinen Parameter aber das kann ich gerne noch einbauen, ich werde die Standardposition noch korrigieren das bei Nutzung der Löcher hier noch 2mm draufkommen.

Oli

H0 Spielbahner mit Triebfahrzeug-Sammelwut, elektrotechnischen Vorkenntnissen und anonymer Lichttechniker.
oliwel Verified
Anonymer Lichttechniker
Beiträge: 89
Registriert: Fr 11. Apr 2025, 18:18
Wohnort: Dachau
Wurde bedankt: 219 mal

Re: Tool zur Erstellung der Hauseinlagen

#177

Beitrag von oliwel Verified »

Hallo Jan,

also ich kann deine Kritik zur Position der Löcher und der Orientierung der Platine nicht nachvollziehen. Die Löcher in der Führungsplatte sind immer auf der Seite mit der Platinenmarkierung und diese ist bei G0, G2, G4 auf der rechten Seite und bei G1, G3 auf der linken Seite.

Oli

H0 Spielbahner mit Triebfahrzeug-Sammelwut, elektrotechnischen Vorkenntnissen und anonymer Lichttechniker.
Benutzeravatar
jpj61 Verified
Leuchtturm
Beiträge: 444
Registriert: Fr 18. Apr 2025, 07:14
Wohnort: Brombachtal
Hat sich bedankt: 829 mal
Wurde bedankt: 653 mal

Re: Tool zur Erstellung der Hauseinlagen

#178

Beitrag von jpj61 Verified »

Moin Oli,

sorry, keine Ahnung was ich da die Tage gesehen habe.

Passt alles!

Gruß Jan

Intellibox 1(Software 2.xx), Uhlenbrock USB-LocoNet-Interface 63120, Tams S88-N-Update 1, Digikeijs DR4088CS, Viessmann 5280, Digikeijs DR4018, mktw Multidecoder 16x, Arduino, Win10 Pro, Mobaledlib Hauptplatine 101, Verteiler 201, Conector 521DE, Sicherungsverteiler 221DE, Lichtmaschine Pro, Servomodul 510, 540 WS2811 Motor.
oliwel Verified
Anonymer Lichttechniker
Beiträge: 89
Registriert: Fr 11. Apr 2025, 18:18
Wohnort: Dachau
Wurde bedankt: 219 mal

Re: Tool zur Erstellung der Hauseinlagen

#179

Beitrag von oliwel Verified »

So, die KI hat die nächsten Verbesserungen rausgehauen :D
Bildschirmfoto vom 2026-09-22 20-17-54.png
Es gibt nun einen eingebauten Browser über den man "meine" beiden Musterhäuser laden kann (kann dann wenns fertig ist ggf. auf die "Datenbank" von Dominik migriert werden) und einen kleinen Quickstart Assistenten um über ein Formular ein neues Haus mal anzufangen.

Für mehrstöckige Gebäude IMHO super hilfreich - man kann die Höhe des Fußbodens der Maske angeben und dann seine Fenster komplett von der unteren Hausecke vermessen, d.h. das Fenster in der Schmidtstrasse im 3 OG wird mit einer Y-Koordinate von 134mm eingetragen.

Die IDC Buchse ist nun hoffentlich auch Normenkonform.

H0 Spielbahner mit Triebfahrzeug-Sammelwut, elektrotechnischen Vorkenntnissen und anonymer Lichttechniker.
GerdR Verified
Ritter der Beleuchtung
Beiträge: 538
Registriert: Mi 21. Mai 2025, 07:59
Hat sich bedankt: 283 mal
Wurde bedankt: 642 mal

Re: Tool zur Erstellung der Hauseinlagen

#180

Beitrag von GerdR Verified »

@oliwel

Hi Oli,
Die IDC Buchse ist nun hoffentlich auch Normenkonform.
Das passt nun wunderbar zusammen - Stecker und Buchse.

Aber eine Frage habe ich noch - wie kann ich die Wände des Inlays dicker machen?

Im Augenblick sind Innen- und Aussenwände auf 0.8 mm gesetzt und egal was ich wo eingebe, ich bekomme keine dickeren Wände hin, das einzige Ergebnis ist eine Fehlermeldung.

Die Fussbodenhöhe ist ein nettes Feature, funktioniert aber nicht bei Türen deren y-Koordinate bei 0 (null) beginnt, bei Fenstern kein Problem, aber bei Türen muss die Höhe manuell korrigiert werden. Da hat Claude wohl nicht mitgedacht.

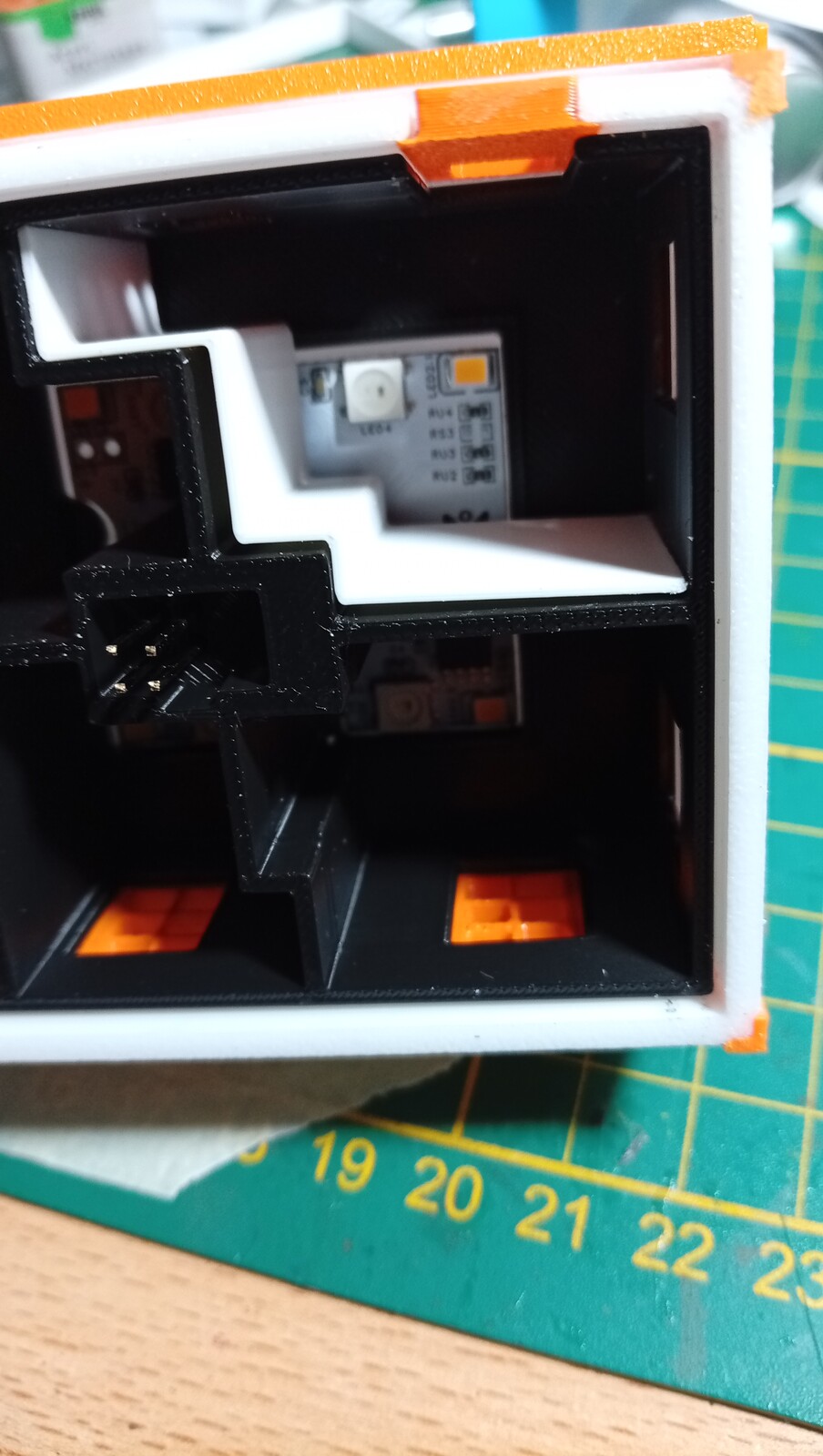

Für die Deckenlichtplatine sollte es irgendeine Art Verriegelung geben,mir ist schon mehrfach passiert (beim testen) dass die Platine beim anstecken des Flachbandkabels nach oben aus dem Inlay rausgedrückt wird und dann irgendwie quer oben aufliegt - und sie mit Klebeband festzukleben kann nicht Sinn der Sache sein.

GerdR

Benutzeravatar
jpj61 Verified
Leuchtturm
Beiträge: 444
Registriert: Fr 18. Apr 2025, 07:14
Wohnort: Brombachtal
Hat sich bedankt: 829 mal
Wurde bedankt: 653 mal

Re: Tool zur Erstellung der Hauseinlagen

#181

Beitrag von jpj61 Verified »

@GerdR

Hallo GerdR,

die Wandstärke kann man über die Druckparameter beeinflussen.
Finde gerade den Beitrag hier leider nicht.

Gruß Jan

Intellibox 1(Software 2.xx), Uhlenbrock USB-LocoNet-Interface 63120, Tams S88-N-Update 1, Digikeijs DR4088CS, Viessmann 5280, Digikeijs DR4018, mktw Multidecoder 16x, Arduino, Win10 Pro, Mobaledlib Hauptplatine 101, Verteiler 201, Conector 521DE, Sicherungsverteiler 221DE, Lichtmaschine Pro, Servomodul 510, 540 WS2811 Motor.
GerdR Verified
Ritter der Beleuchtung
Beiträge: 538
Registriert: Mi 21. Mai 2025, 07:59
Hat sich bedankt: 283 mal
Wurde bedankt: 642 mal

Re: Tool zur Erstellung der Hauseinlagen

#182

Beitrag von GerdR Verified »

Hi Jan,
die Wandstärke kann man über die Druckparameter beeinflussen.
Theoretisch ja, aber praktisch meckert das Script immer. Egal welche Werte wo eingegeben werden.

Da ist meiner Meinung nach noch einiges an Feintuning nötig im Script. Da lässt sich einiges einstellen laut Beschreibung was aber leider noch nicht so funktioniert wie es soll.
Das ist ein Effekt den ich auch schon festgestellt habe, man gibt der KI zwei prompts, die werden ausgeführt, nur der prompt davor wird total vergessen wenn man nicht ausdrücklich drauf besteht daß er bleiben soll.


Schande über mich :oops: ich gelobe Besserung. Wenn man die Hilfe
besser liest würde man auch die Lösung zum Problem finden. :h2w:


GerdR

GerdR Verified
Ritter der Beleuchtung
Beiträge: 538
Registriert: Mi 21. Mai 2025, 07:59
Hat sich bedankt: 283 mal
Wurde bedankt: 642 mal

Re: Tool zur Erstellung der Hauseinlagen

#183

Beitrag von GerdR Verified »

Zuerst mal Dank an Oliver für die Bereitstellung und Weiterentwicklung Programms für die Erstellung der Inlays der Modellhäuser.

Aber wie überall, wenn man sich etwas länger damit beschäftig, fallen einem viele kleine Sachen auf die nur indirekt mit dem Programm zu tun haben.

Schaun wir mal was mir so aufgefallen ist:

Die Inlays, oder auf Deutsch - die Einsätze, für die Häuser sind dafür gedacht mit einem 3D Drucker ausgedruckt zu werden.

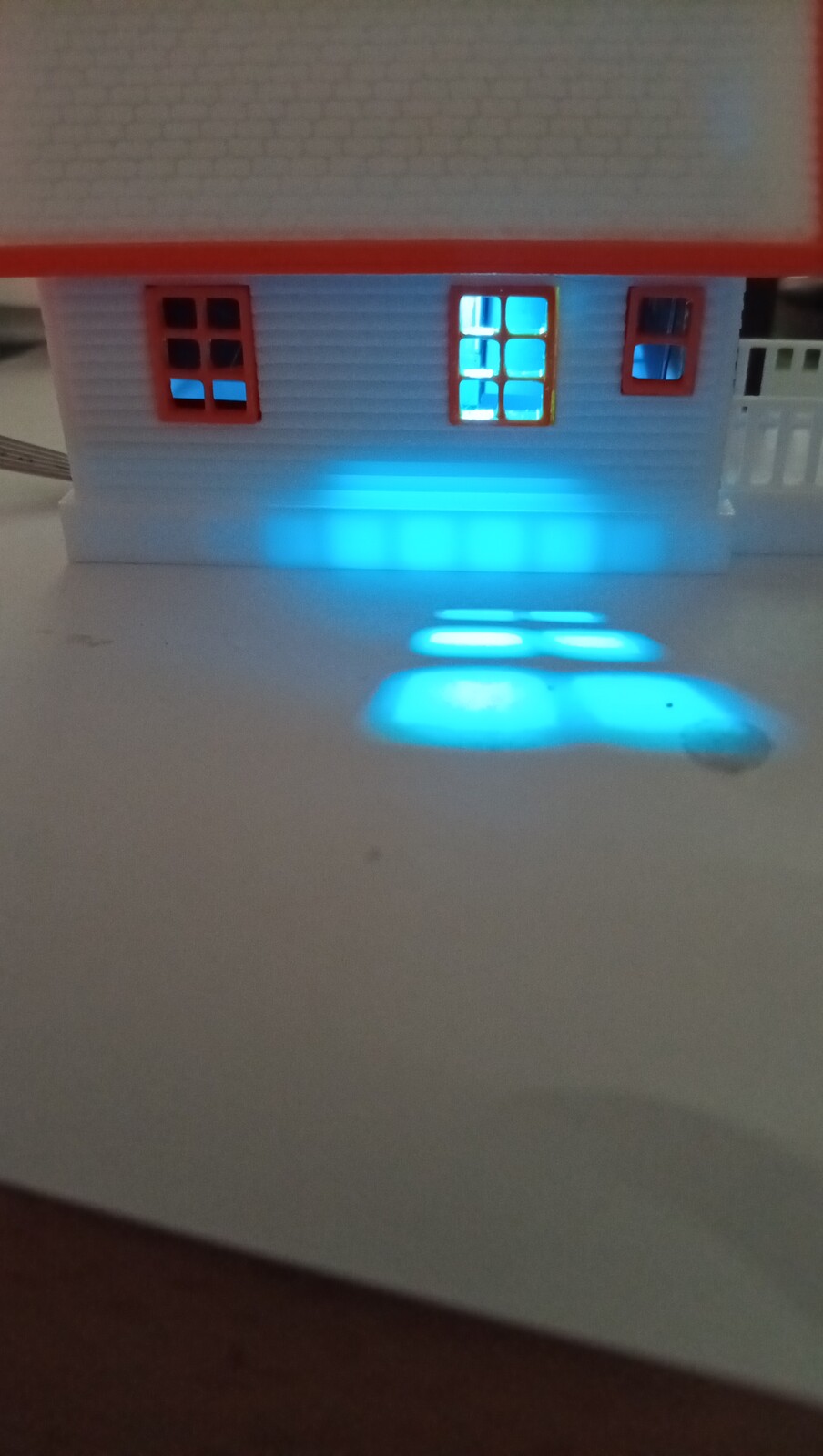

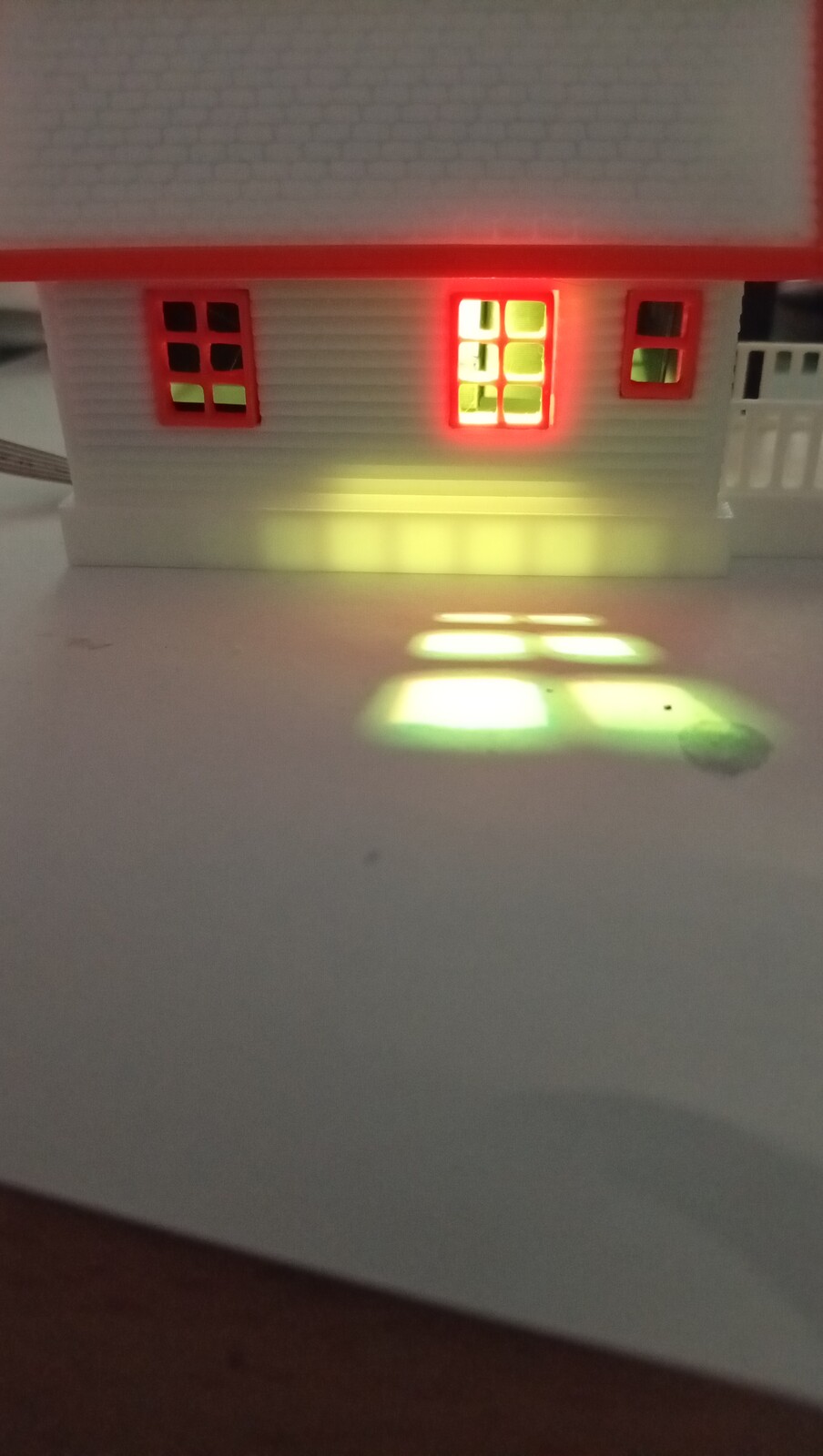

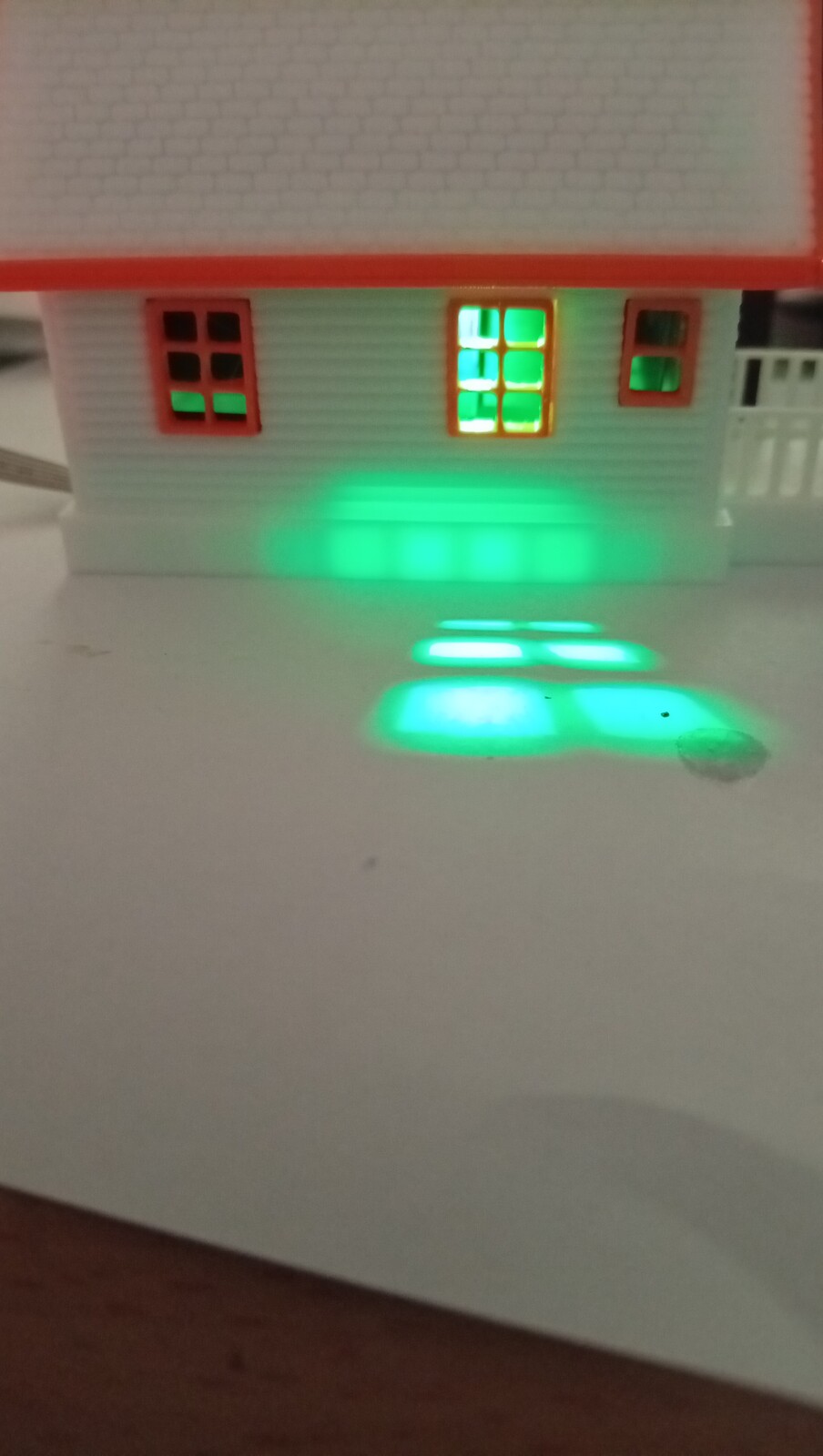

Damit diese Einsätze so weit wie möglich lichtdicht werden, sollten sie mit schwarzem Filament ausgedruckt werden. Nur Schwarz garantiert diese Lichtdichtigkeit durch die Verwendung von Carbon Black (Industrie Ruß).Ein Nachteil von Carbon Black ist allerdings die Eigenart Licht nicht voll zu reflektieren, sondern einen Teil des Lichtes zu "verschlucken". Dies bedeutet das von oben mit der Deckenlichtplatine beleuchtet Räume nicht hell erscheinen sondern trotz aller Tricks dunkel erscheinen. Erhöht man die Helligkeit und Farbe der LED (WS2812b) besteht die Gefahr das die Helligkeit durch die Fensterkanten oder sogar durch die Wände durchscheint. Wobei hier auch entscheident ist welche Farbe gewählt wird, so erscheint rot und gelb auf Fotos wesentlich intensiver als grün und Blau.
Was kann man also gegen diese durchbluten der Farben machen? Man kann die Helligkeit verringern und nur solche Farben nutzen die nicht so stark durchscheinen. Oder man kann zusätzlich zu den Einsätzen noch die Fenster- und Türeinsätze im Modell mit schwarzer Farbe abdunkeln.

Diese Option muss sowieso gewählt werden wenn die Einlage nicht bis auf die Grundplatte herunterreicht, weil z.B. auf der Grundplatte Leisten mit angespritzt sind um die Wände das Models korrekt auf der Grundplatte zu befestigen. Durch diese nicht geschwärzten Leisten scheint dann das Licht durch.

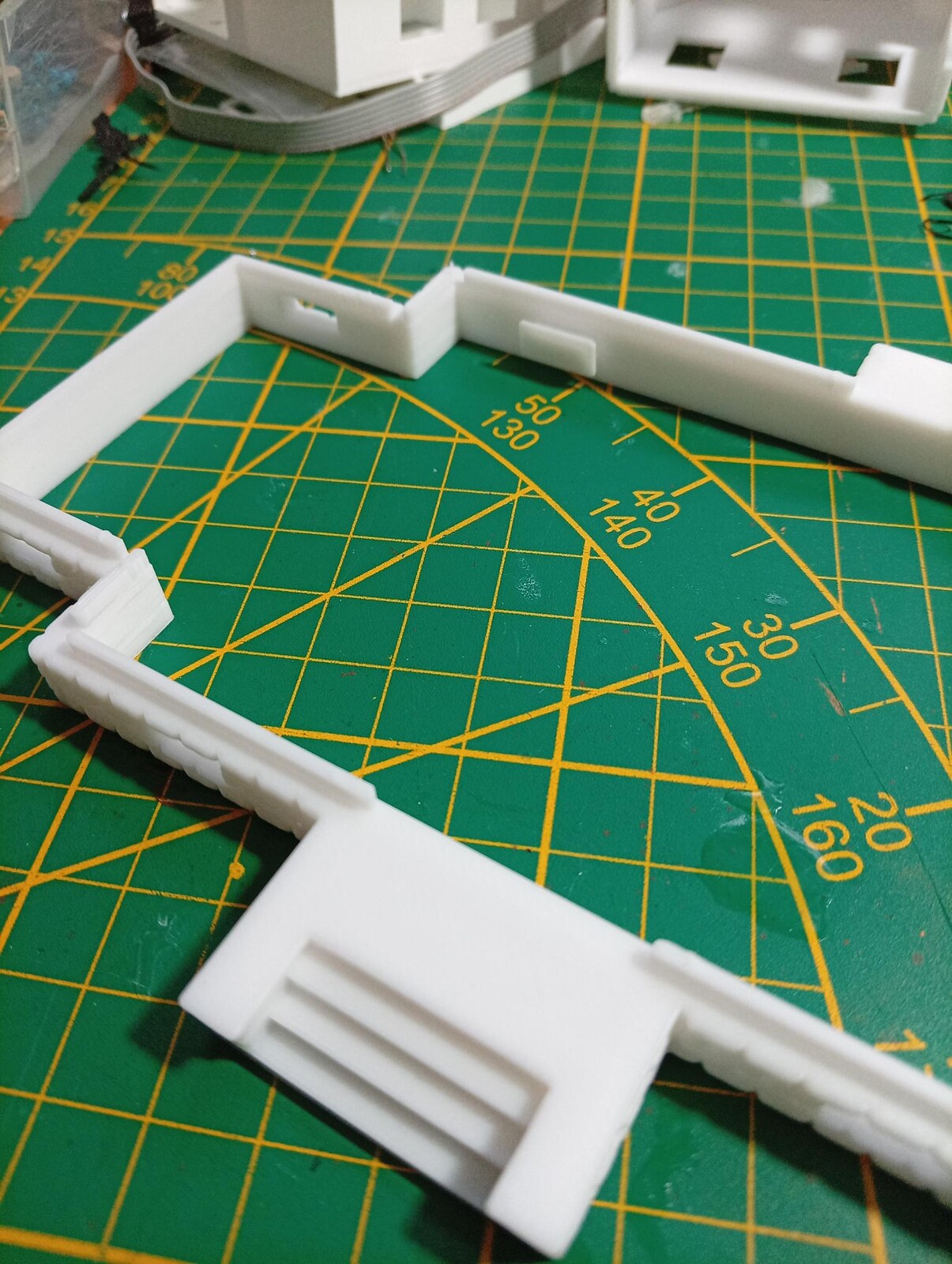

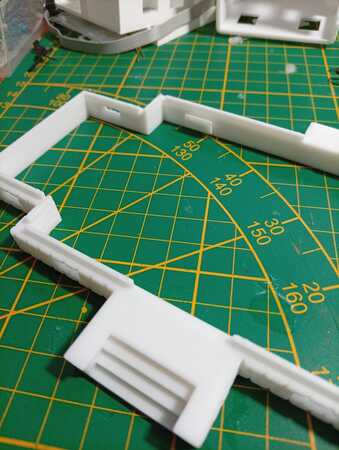

Eine weitere Möglichkeit ist der Einsatz von weißen Einlegern um eine Reflektion des Lichts im Raum zu erreichen. Also - wir tapezieren unsere Modellhausräume mt Rauhfaser.
Natürlich nicht wirklich - da wir für die Einsätze ja schon den 3D Drucker genutzt haben, nutzen wir ihn jetzt ebenfalls um unsere Rauhfaser zu drucken. In Weiß, vorzugsweise in Matt, erscheinen diese Einsätze als Teil des Hauses und reflektieren wunderbar das gewünschte Licht im ganzen Raum und auch durch die Fenster nach draussen. Vorteil - im Gegensatz zu Schwarz kann hier die Grundhelligkeit herabgesetzt werden.
Warum nicht gleich alles in weiß drucken? Weil dann das Licht von einem Raum in den Anderen durchscheint.


So - morgen wird weiter probiert.


GerdR

Könnte mal jemand probieren wie das mit "original" Häusern von Faller,Auhagen, etc aussieht.


Edit: Bild hinzugefügt

Benutzeravatar
jpj61 Verified
Leuchtturm
Beiträge: 444
Registriert: Fr 18. Apr 2025, 07:14
Wohnort: Brombachtal
Hat sich bedankt: 829 mal
Wurde bedankt: 653 mal

Re: Tool zur Erstellung der Hauseinlagen

#184

Beitrag von jpj61 Verified »

Hallo GerdR,

da ich Bausätze von Kibri und Pola beleuchtet habe, ok auch eines aus dem 3D Drucker, kann ich das nicht so ganz bestätigen.

Was durchaus ein Thema ist, sehe ich gerade bei meinem Kibri Haus, ist der Abstand des Inlay zum Fenster.
Da muss das Inlay schon ziemlich weit vom Fenster entfernt sein, sonst passt der Rahmen an der Oberkante vom Haus nicht mehr.
Der Effekt der dadurch entsteht, das Licht fällt nur noch durch die untere Hälfte der Fenster durch den Schattenwurf des Inlay.

Ob die Farbe des Filament eine Rolle spielt, kann ich so nicht feststellen.
Habe jetzt mal statt meinem braunen Filament schwarzes verwendet.
Also zumindest ich kann da keinen Unterschied bemerken.

Da ich morgen nach Kassel fahre, um die Vitrine für Frank abzuholen, werde ich Bilder erst im Laufe der Woche liefern können.
Nur Deine Beispiele kann ich bei meinen Häusern nicht bestätigen.

Allerdings muss ich auch dazu sagen, generell sind bei mir die Wände vor dem Zusammenbau schwarz eingefärbt, dann kommt noch die Maske des Herstellers, dass macht natürlich auch einen Unterschied.

Noch ein Gedanke zu Deinen Bildern.
Also bei keinem meiner Häusern ist der Lichtschein so weit außerhalb des Gebäudes.
Das wäre auch unnatürlich.
Wieso ist das bei Dir so extrem?

Gruß Jan

Intellibox 1(Software 2.xx), Uhlenbrock USB-LocoNet-Interface 63120, Tams S88-N-Update 1, Digikeijs DR4088CS, Viessmann 5280, Digikeijs DR4018, mktw Multidecoder 16x, Arduino, Win10 Pro, Mobaledlib Hauptplatine 101, Verteiler 201, Conector 521DE, Sicherungsverteiler 221DE, Lichtmaschine Pro, Servomodul 510, 540 WS2811 Motor.
