Servo Ansteuerung mit der Lichtmaschine Classic 101

[argan]

Hallo Servo Spezialisten,

meine beiden Lichtmaschine 101 Platinen machen etwas Probleme in Verbindung mir einer Servoplatine.

Ich möchte einen Servo für eine Stoppstelle für den Faller Postbus ( Spur N) in meine Anlage einbauen.

Zum Test habe ich eine alte Excel Servo Datei genommen


Mit einer Hauptplatine vom 22.12.22 und einer Hauptplatine von 2019 funktionieren alle drei Servos auch die zweite Heartbeat funktioniert.


Wenn ich diese Pattern jedoch mit der Lichtmaschine 101 an LED0 teste, funktioniert nur die erste Heartbeat und die Servos bewegen sich nicht.

Als weiteren Test habe ich zweimal das Andreaskreuz eingetragen und eine RGB Kette mit vier RGBs angeschlossen, dies funktioniert. Auch die zweite RGB und die vier RBGs leuchten im Rhythmus.

Bei einer zweiten Lichtmaschine 101 habe ich das gleiche Ergebnis, keine zweite Heartbeat und keine Bewegung der Servos.

Ich habe immer den gleichen Nano verwendet. Auch ein zweiter Nano bringt das gleiche Ergebnis.

Für einen weiteren Test habe ich mit einem modifizierten Kabel einen WS2811 mit drei angeschlossen LEDs parallel zu den Servos angeschlossen.

Diese Leds leuchten entsprechend der Servoaktivierungen mal hell oder dunkel.

Meine Excel Datei habe ich beigefügt.


Irgendwelche Definitionen sind wohl falsch



// Activation: Binary
Bin_InCh_to_TmpVar(#InCh, 1)
PatternT1(#LED,28,SI_LocalVar,1,0,255,0,0,10 sek,20,0,200,0 ,0,63,128,63)

// Activation: Binary
Bin_InCh_to_TmpVar(#InCh, 1)
PatternT1(#LED,29,SI_LocalVar,1,0,255,0,0,10 sek,20,0,200,0 ,0,63,128,63)

// Activation: Binary
Bin_InCh_to_TmpVar(#InCh, 1)
PatternT1(#LED,30,SI_LocalVar,1,0,255,0,0,10 sek,20,0,200,0 ,0,63,128,63)


Hat jemand eine Erklärung

Viele Grüsse Armin

[TMaa]

Hallo Armin,

Welche Version des Programmgenerators verwenden Sie? Wurde die Anwendung neu kompiliert und an die NANOs gesendet? (Oder wurden die NANOs von der alten auf die neue Leiterplatte umgerüstet?)

Grüße,
Theo.

[argan]

Hallo Teo,

Vielen Dank für deine Frage.

Ich habe die Nanos immer neu kompiliert ( zum Arduino schicken ausgeführt).
Für die Tests wurden sogar zwei Rechner verwendet einer mit 3.5.0J der andere mit 3.5.0 C1. Bei beiden Rechnern das gleiche Ergebnis. Die parallel geschalteten LEDs leuchten entsprechend der aktivierten Servos Buttons Getestet wurde nur mit den Excel Buttons.
Auch eine 5 Volt Einspeisung in die Lichtmaschine 101 brachte nichts.

Gruß Armin

[Percival]

Hallo Armin

kannst du bitte mal Fotos der Platinen und der Verkabelung machen und uns hier zur Verfügung stellen.
Wenn die LEDs leuchte und die Servos sich nicht bewegen, würde ich mal die Spannungsversorgung prüfen, bzw die Verkabelung.

[Frank_TT]

Hallo Armin,

Die Classic hat erstmalig bei der Baureihe 101 eine Sicherung im Ausgang. Bei einem Defekt sollte dann aber gar nichts mehr gehen. Das dient jetzt nicht direkt der Fehlerbehebung, ich wollte es nur an passender Stelle noch einmal anmerken.

[argan]

Hallo Servo Spezialisten,

meine beiden 101er haben noch keine Sicherung.

Aber warum leuchtet die zweite Heartbeat bei den 101ern nicht. Es ist nur die Servoplatine angeschlossen. Im Wannenstecker liegen 4,75 Volt , diese Spannung reicht bei den alten Hauptplatinen. Um diese geringe Spg zu verbessern habe ich die 101er 4,95 Volt extern eingespeist , aber auch dann funktionieren die Servos nicht. Auch zwei ganz kleine Linearservos bewegen sich nicht.
Die 101er Platinen sind bei einem Test z. B eine 4 fach RGBLED Kette soll zweimal Andreaskreuz simulieren Das funktioniert auch die zweite Heartbeat leuchtet im Rhythmus der Ersten

Vielleicht könnte jemand mal prüfen, ob bei ihm die Servoplatine mit der 101er funktioniert.
Ansonsten ein schönes Wochenende

Gruß Armin

[Percival]

Hallo Armin

kannst du bitte mal Fotos der Platinen und der Verkabelung machen und uns hier zur Verfügung stellen.
Wenn die LEDs leuchte und die Servos sich nicht bewegen, würde ich mal die Spannungsversorgung prüfen, bzw die Verkabelung.

[Frank_TT]

Hallo Servo Spezialisten,

meine beiden 101er haben noch keine Sicherung.

Hallo Armin,
Du bist hier im Classic Thread!

Da wir leider noch keine Bilder von dir sehen, wissen wir immer noch nicht, auf welcher Steuerung du jetzt nicht weiter kommst.

[argan]

Hallo Frank,

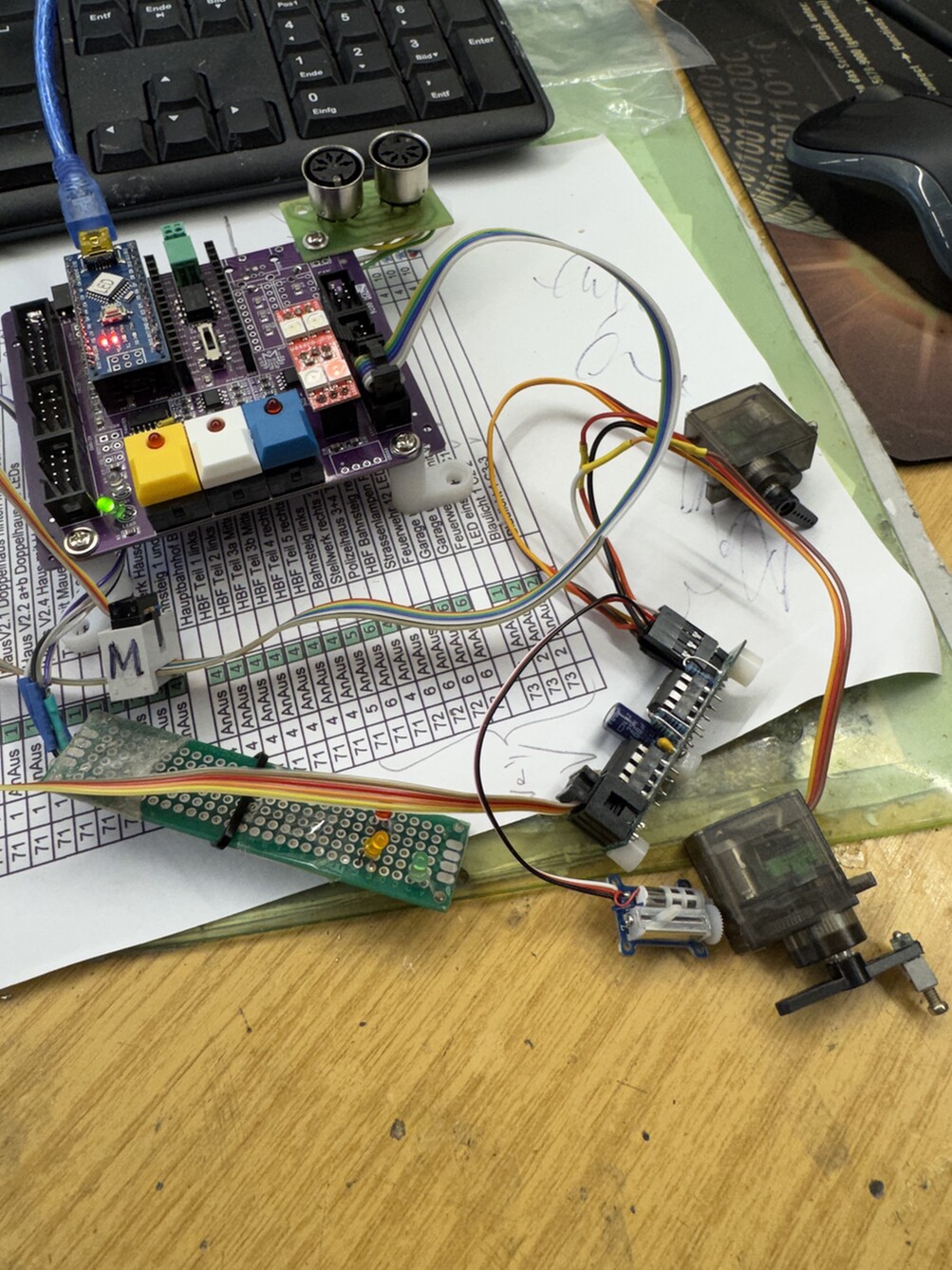

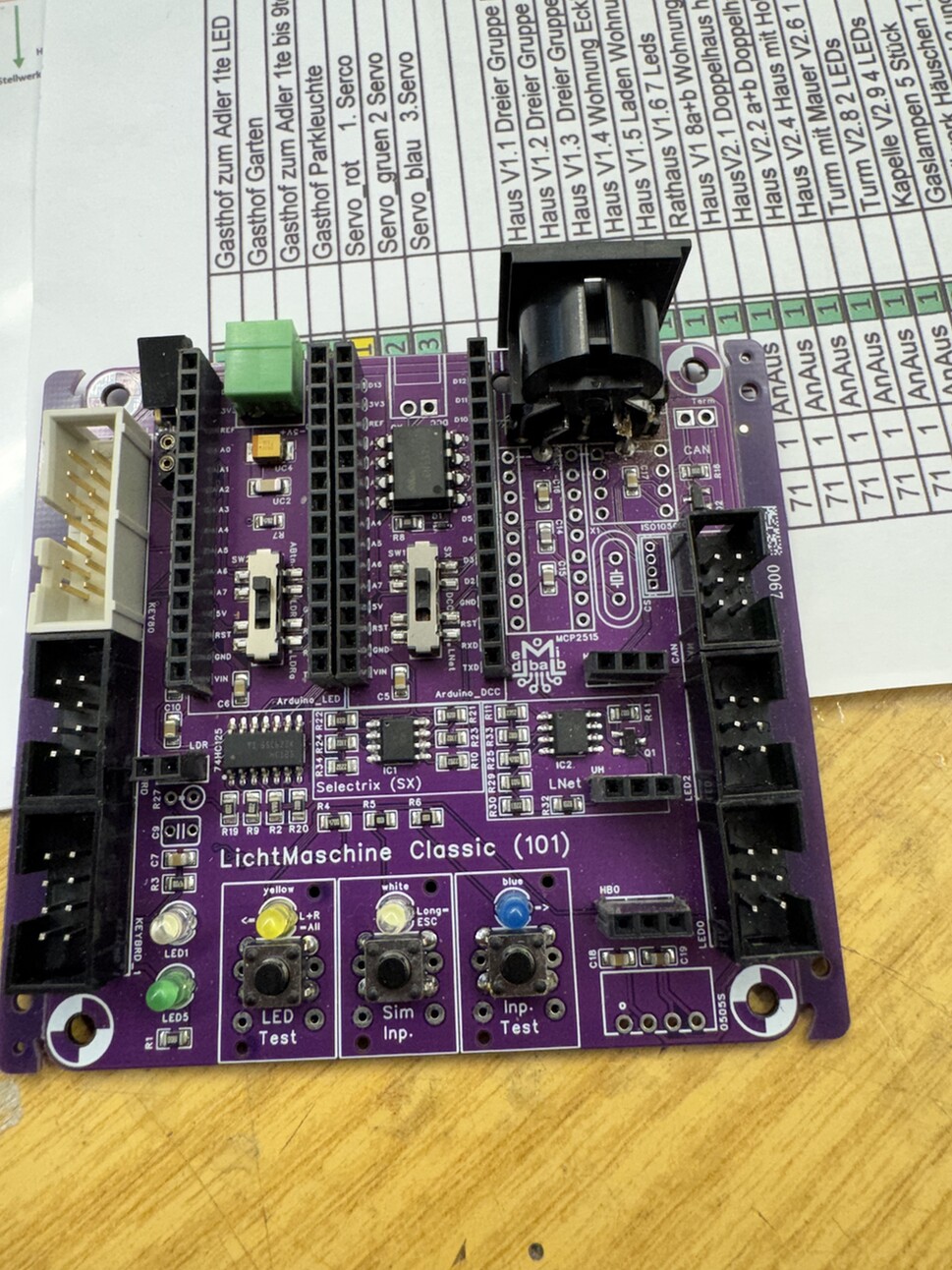

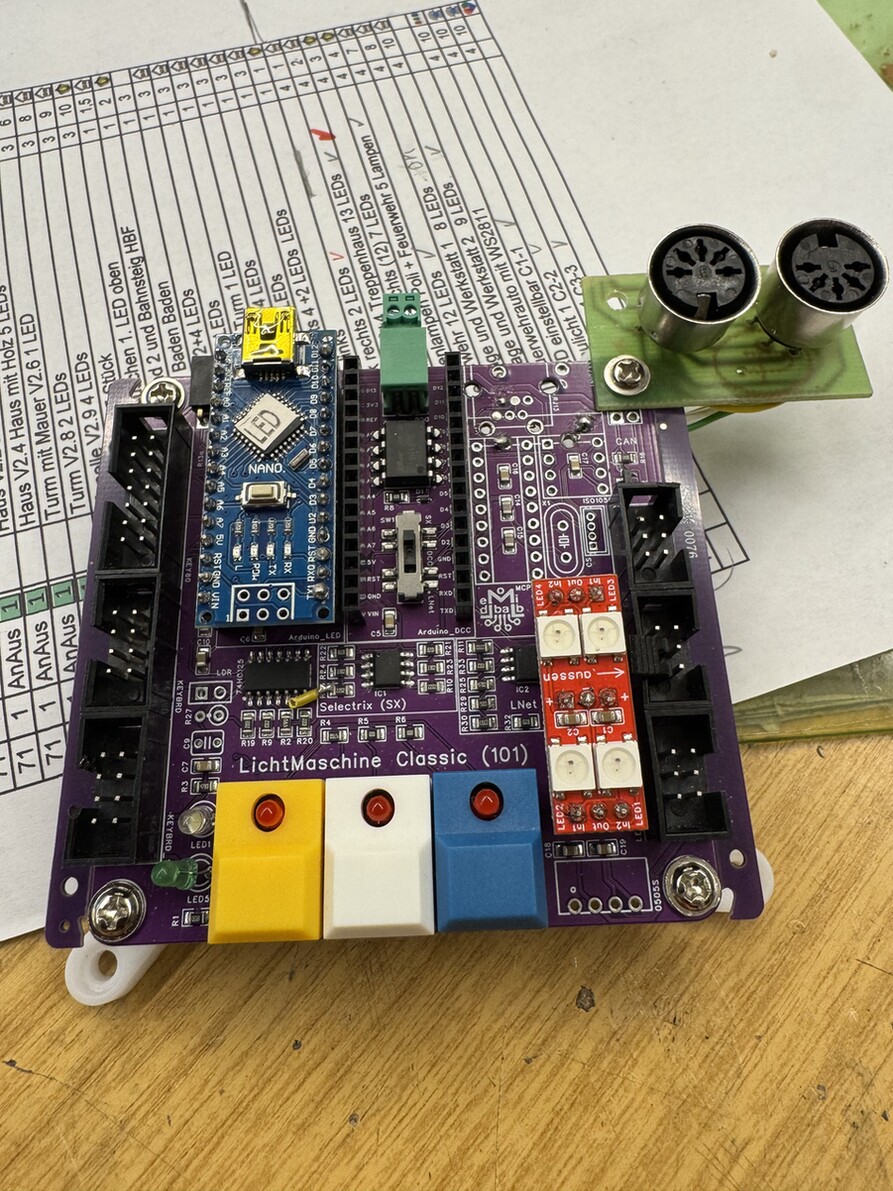

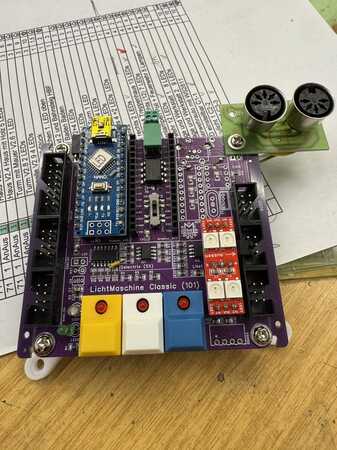

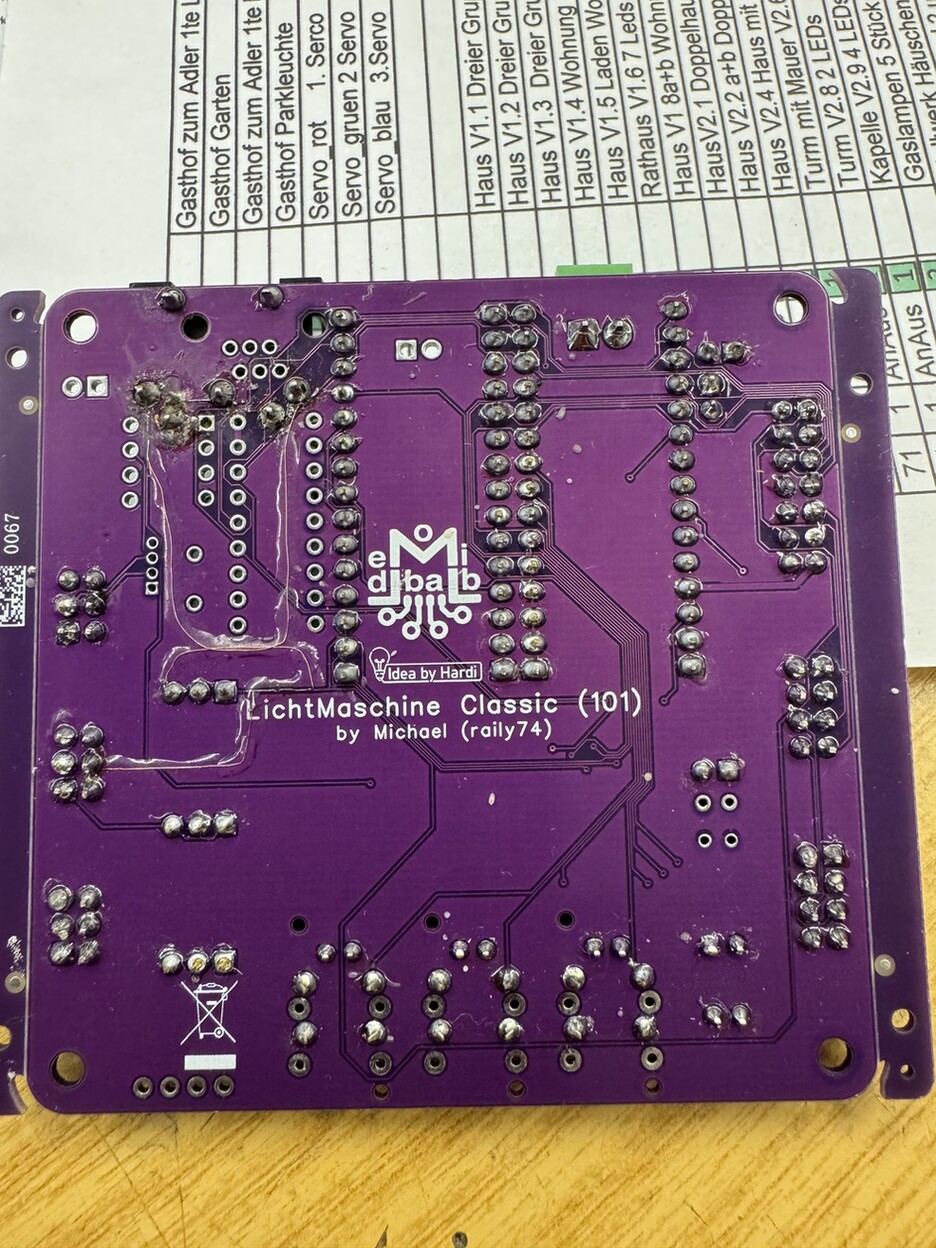

helfen diese Bilder?

Gruß Armin

[Percival]

Hallo Armin

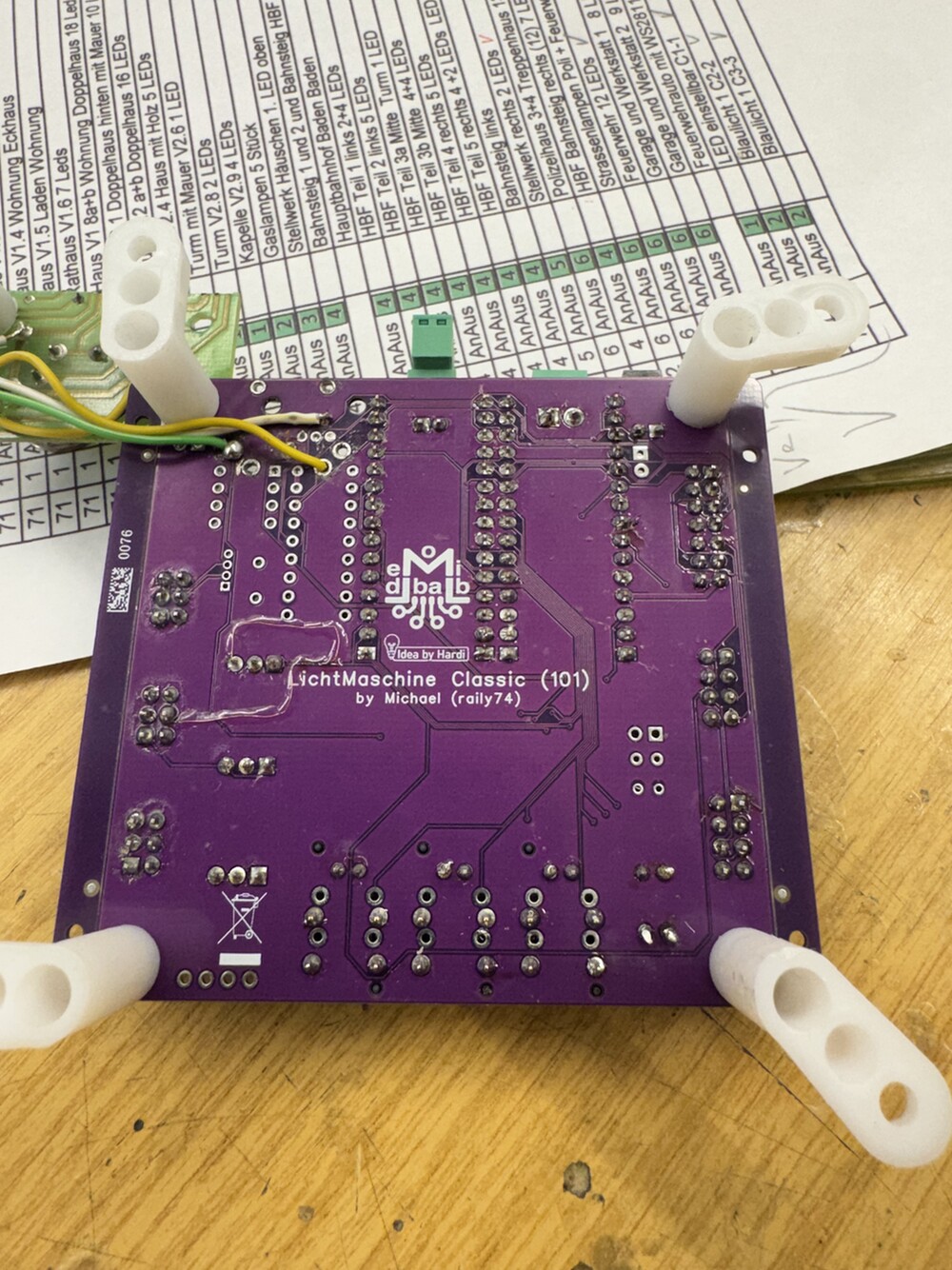

gehen von der grünen Platine auch alle 4 Leitungen wieder zurück?
Wenn ja, gibt das ein Problem mit dem Datensignal, da mehrere übereinandergelegt werden und es zu einem Chaos kommt.

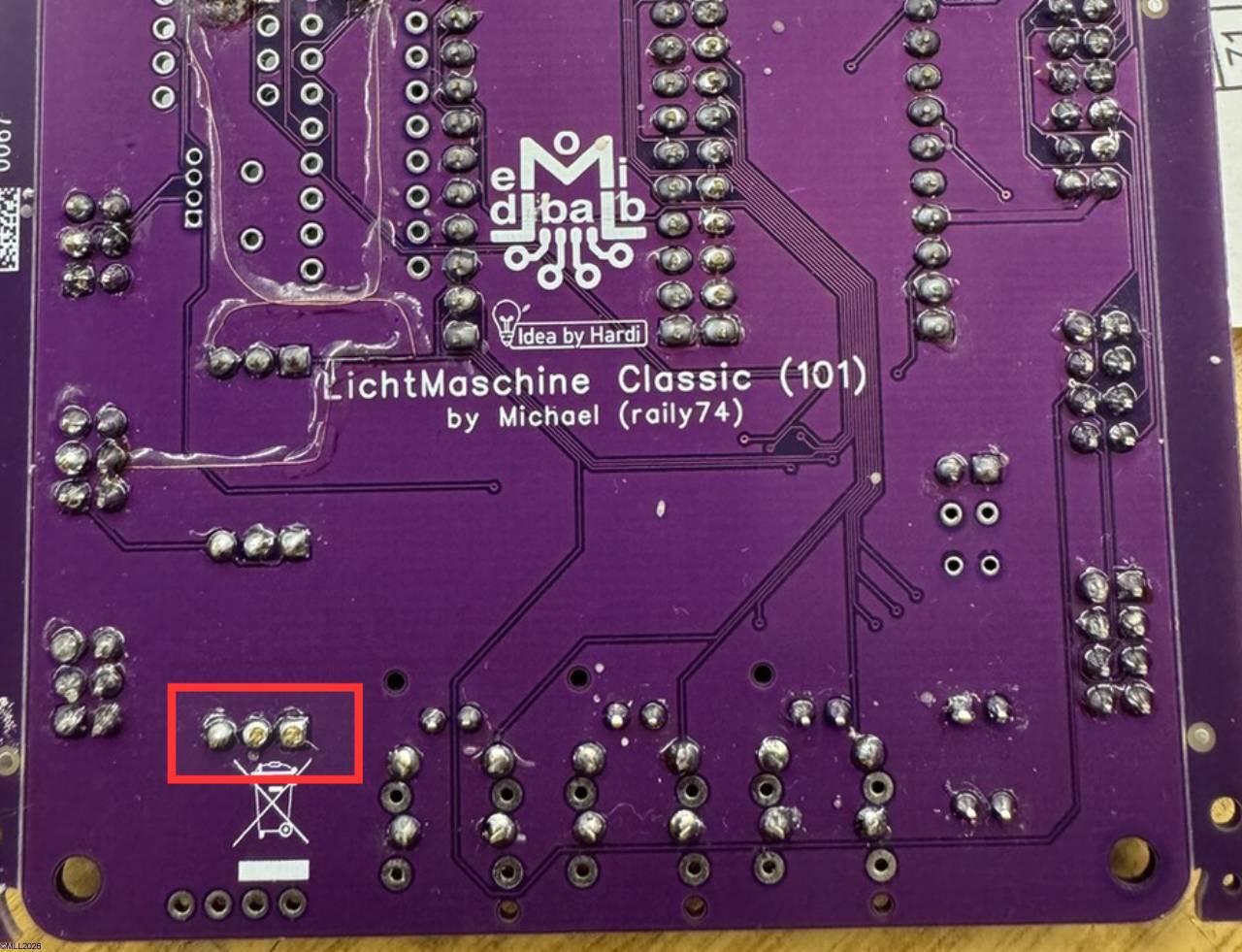

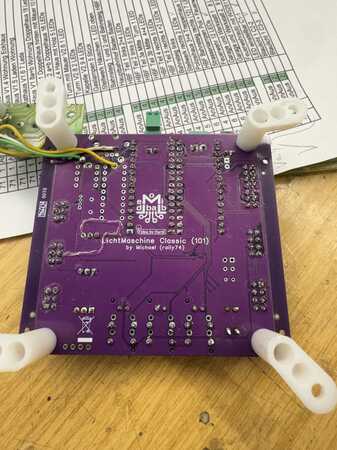

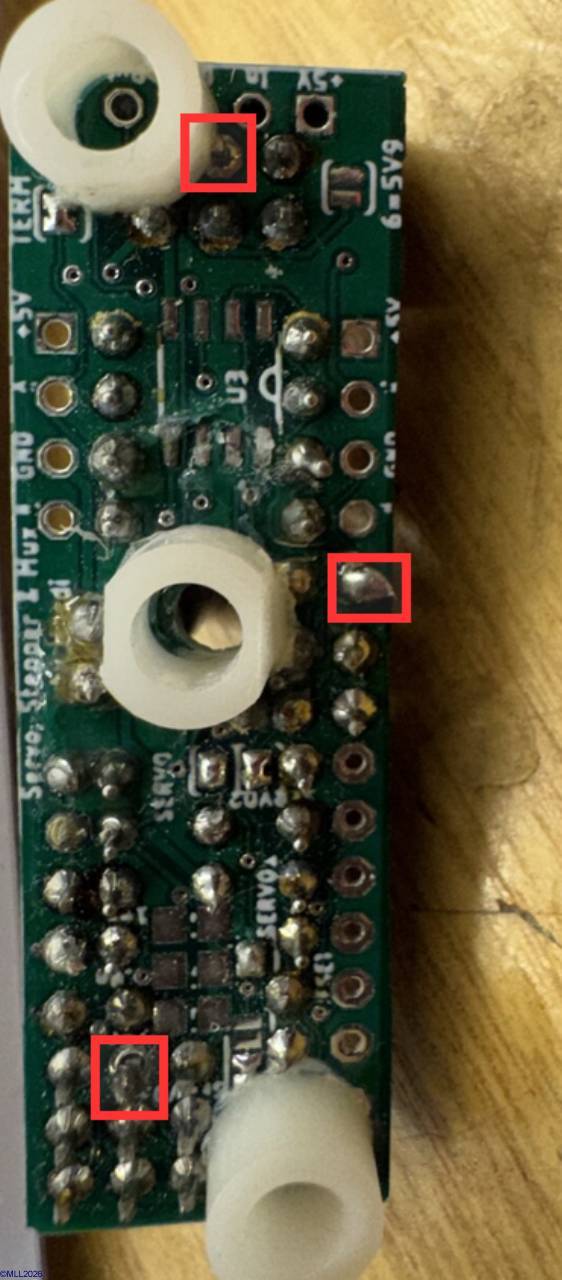

Die markiereten Stellen bitte überprüfen und nachlöten.

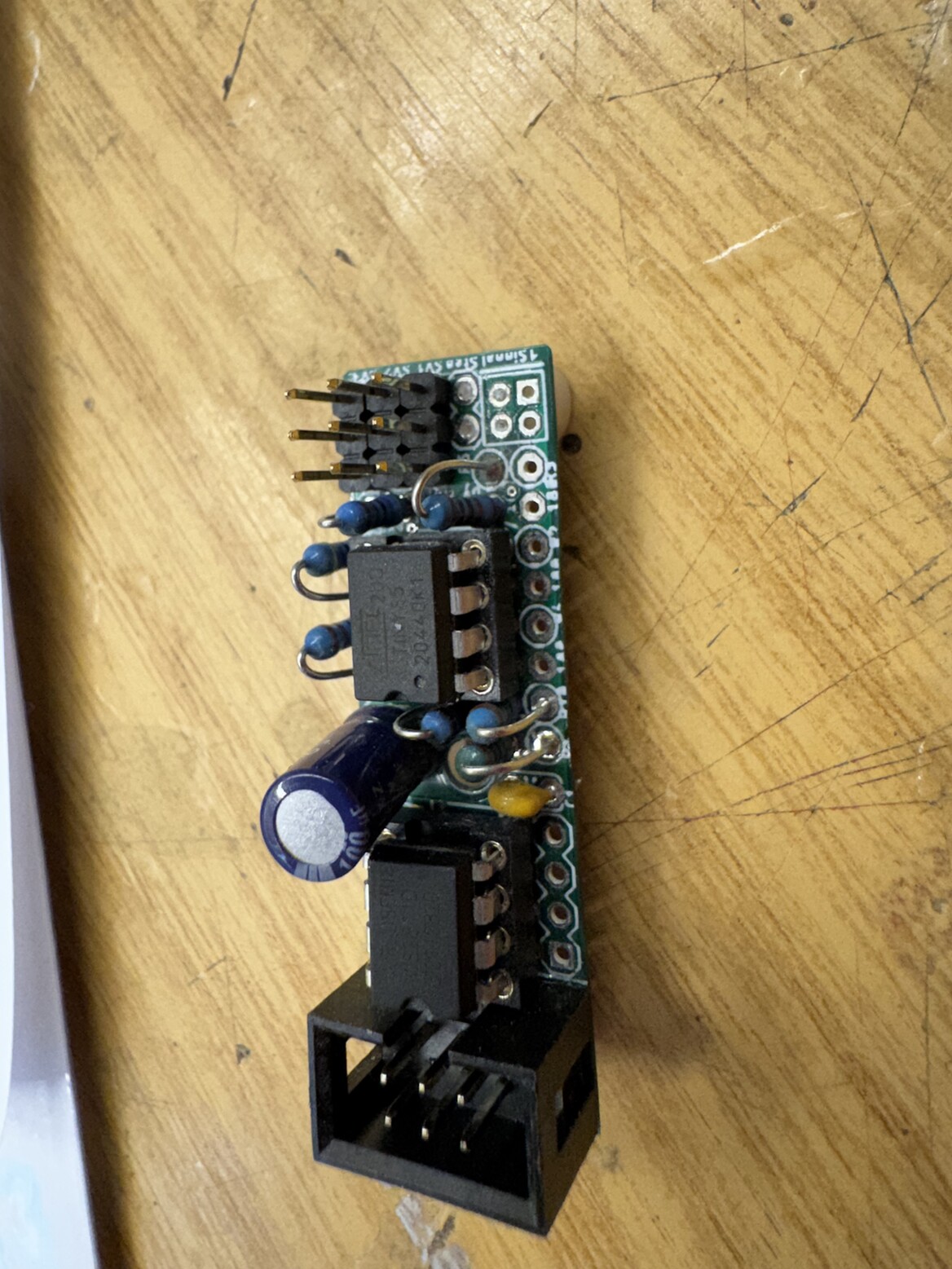

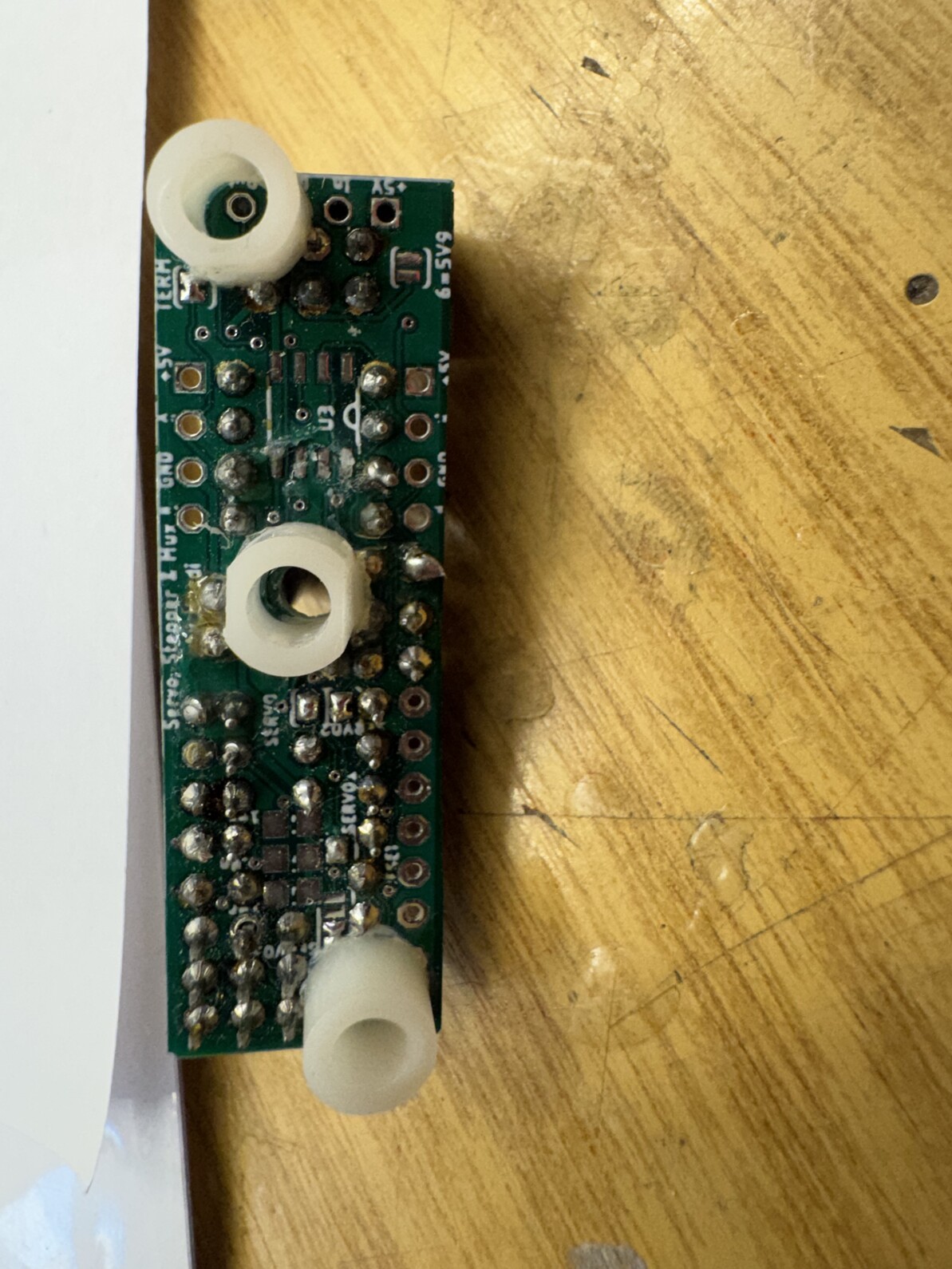

Bei der Servoplatine ist es einer der Ausgänge

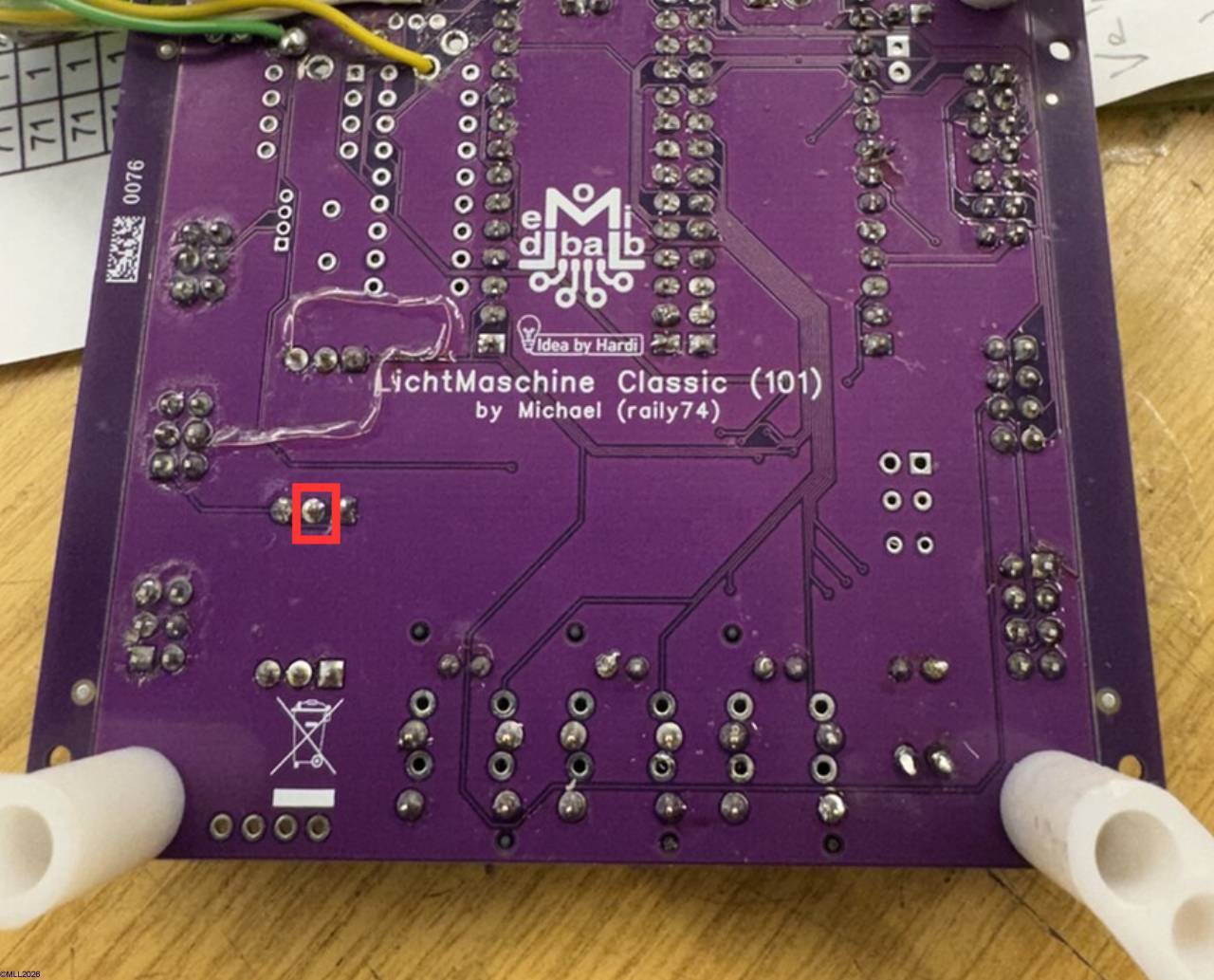

Hier die Spannungsversorgung

Hier die Datensignale

[argan]

Vielen Dank Percival,

Ich habe die gezeigten Lötstellen nachgelötet . Es gab sich aber keine Änderung.
Die Servoplatine funktioniert immer mit einer "alten" Hauptplatine. Auch die zweite Heartbeat. leuchtet immer im Rhythmus der ersten.

Beide LichtMascine Classic Platinen funktionieren immer mit einer RGB Kette . Mit dieser Kette funktioniert auch immer die zweite Heartbeat.
Somit könnte man eigentlich eine schlecht Lötstelle ausschließen.

Vielleicht findet sich ja jemand , der mit der LichtMascine Classic Platine einen Servo antreibt und somit sagen kann , dass im Prinzip die LichtMascine Classic Platine und Servo funktioniert.
Generelle Frage : muss in der Excel Tabelle etwas spezielles gesetzt werden

Gruß Armin

[PeterVT11]

Hallo Armin,

ich hab bei mir das mal getestet. Ich hab eine Lichtmaschine Classic aus der Beta-Serie. Mit der und deinem PGF hat das bei mir sofort geklappt. Beide Heartbeat blinken und die 3 Servos lassen sich steuern.

[Frank_TT]

Hallo Frank,

helfen diese Bilder?

Gruß Armin

Hallo Armin,
ja klar. Jetzt fällt es mir auch wieder ein. Du hast eine aus der ersten Charge die zum Testen gedacht war.
Die hatten auch noch keine Sicherungen...

[PeterVT11]

Hallo Frank,

Könnte es sein, dass die Heartbeats mit höherer Frequenz laufen und der im Servomodul noch ein Alter ist.

[argan]

Hallo Peter,

dann wird wohl an meinen Lichtmaschine classic (Beta Version) Platinen doch etwas falsch sein.
Meine Servo Platine hat die Versions Nummer 4.6.1.

Zum Glück funktioniert meine Servoplatine mit den alten Hauptplatinen. Die neueren Lichtmaschine classic (Beta Version) Platinen bleibt dann wohl in der Bastelkiste.

Nochmals Danke für Eure Hilfe

Gruß Armin

[PeterVT11]

Hallo Armin,

Welche Version der MobaLedLib verwendest du? Nützlich wäre hier das Hilfe-Formular gewesen.

[argan]

Hallo Peter,

Danke für deine Frage:

Ich habe meine Platinen mit zwei unterschiedlichen Versionen getestet Siehe auch # 3

"Ich habe die Nanos immer neu kompiliert ( zum Arduino schicken ausgeführt).
Für die Tests wurden sogar zwei Rechner verwendet einer mit 3.5.0J der andere mit 3.5.0 C1. Bei beiden Rechnern das gleiche Ergebnis. Die parallel geschalteten LEDs leuchten entsprechend der aktivierten Servos Buttons Getestet wurde nur mit den Excel Buttons.
Auch eine 5 Volt Einspeisung in die Lichtmaschine 101 brachte nichts."

Gruß Armin

[PeterVT11]

Hallo Armin,

könntest Du mal als Test eine WS2812 (oder auch mehrere) vor die Servoplatine rein setzen und entsprechend konfigurieren. Die LED's müssen nicht unbedingt leuchten. Es geht nur darum das Ausgangssignal der Heartbeat nochmal umzusetzen.
