Servos mit Spindel mini Spindel Servos Stellgeschindigkeit einstellen Thema ist als GELÖST markiert

[CK_Stommeln]

Ich möchte an einem Lokschuppen mit 4 Gleisen (damit 8 Türen) jede Tür einzeln ansteuern.
Mit dem Servo - Tool komme ich nicht an die Geschwindigkeitseinstellung ...............
Im Servo - Tool habe ich per Sieberegler die Pos-Nummern der Endlagen ermittelt,
Die Pos-Nummern habe ich in das Programm eingetragen.
Das Spindel Servo fährt sauber die Positonen an.

Nur die Geschindigkeit bekomme ich nicht unter kontrolle ..........

Das Schlimmste ist das Verhalten beim Einschalten !
Die Servos rasen auf eine nicht definerare Position und mehrere Wochen Arbiet an der Mechanik sind im A............

Wie solte ich weiter vorgehen ???

[fbstr]

Ich hätte zuerst eine Frage: Was ist ein Spindel-Servo?

Ich kenne eben Servos:


Und Mini-Stepper, die eine Spindel haben:

[Percival]

Hallo CK_Stommel

kannst du uns bitte mal Bilder der Servos, deines Aufbaus (inkl. Platinenunterseite) und den Export deines Programm-Generators schicken?
Ohne wird es schwierig die passenden Antworten zu verfassen.

[Klaus Moser]

Ich hätte zuerst eine Frage: Was ist ein Spindel-Servo?
...

Vermutlich Linear-Servos (Beispiel https://www.pollin.de/p/sol-expert-servo-s15jst-820230)

Klaus

[CK_Stommeln]

Danke für die Rückmeldungen.
Also es sind 8 Linearservos !

Mit Servo Tool1 kann ich die Servios verstellen, aber keine Endlagen einstellen und keine Geschwindigkeit verstellen.
Angesteuert habe ich mit "Molli" (ein Superteil ...)

[PeterVT11]

Hallo CK-Stommeln,

was ist "Servo Tool1"?
Welche Version des Prog_Generators nutzt Du (hier wäre das Hilfe-Formular hilfreich gewesen).

[CK_Stommeln]

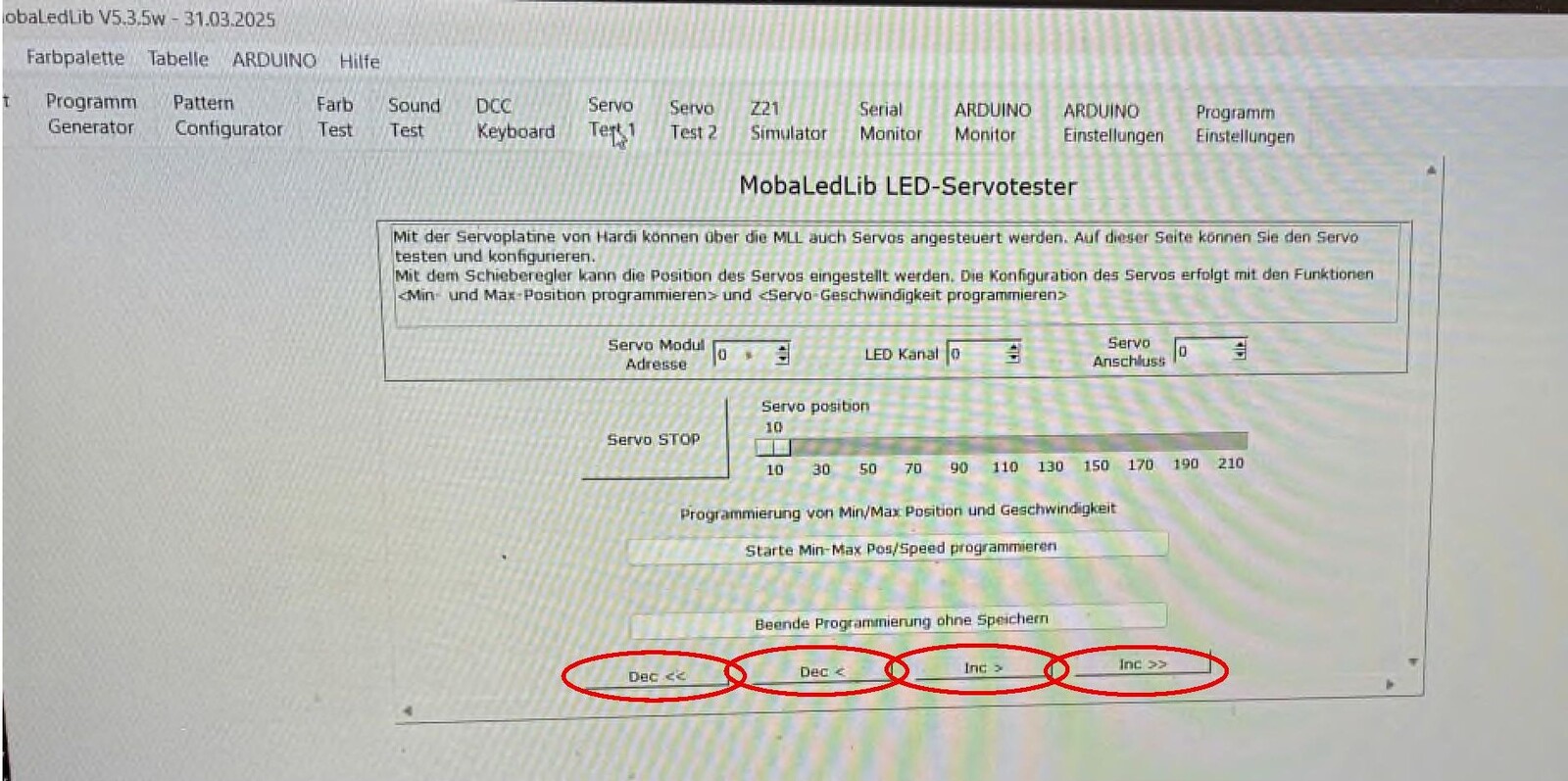

Also die vier Tasten funktionieren nicht mit Mausklick !
gibt es alternativ Tasten dei vewendet werden können ?

[Percival]

Hallo CK_Stommel

Wo sind die Servoplatinen angeschlossen?
Direkt an der Molli oder hast du da noch eine Verteilerplatine mit einer seperaten 5V-Versorgung dran?

[fbstr]

Linear-Servo (Beispiel https://www.pollin.de/p/sol-expert-servo-s15jst-820230)

Ich muß gestehen ich habe keines dieser Linear-Servos. Werden die wirklich wie "normale" Servos angesteuert?
Bei einem "normalen" Servo ist ja ein Poti drin, der die Lageposition beschreibt.

Das kann ich jetzt bei diesem Linear-Servo nicht erkennen.


Dann Deine Bemerkung:
"Das Schlimmste ist das Verhalten beim Einschalten !
Die Servos rasen auf eine nicht definierbare Position "

Damit beim Ausschalten der Lichtmaschine die Positionen der Servos gespeichert wird brauchst Du am Anfang der Tabelle einmalig die Funktion:
#define ENABLE_STORE_STATUS
Damit wird die Position des Servos im EEPROM gespeichert wenn es sich ca. 5 Sekunden nicht mehr bewegt hat.
[Edit] Laut Jueff ist dies für Servos nicht mehr notwendig.

[jueff]

Servus,

#define ENABLE_STORE_STATUS
Damit wird die Position des Servos im EEPROM gespeichert wenn es sich ca. 5 Sekunden nicht mehr bewegt hat

Das macht die Servoplatine immer, unabhängig von ENABLE_STORE_STATUS.

ENABLE_STORE_STATUS speichert den Letztzustand von Schaltern, Pattern-goto's etc.

Jürgen...

[TMaa]

Hallo Frank,

Bei einem "normalen" Servo ist ja ein Poti drin, der die Lageposition beschreibt.

Das kann ich jetzt bei diesem Linear-Servo nicht erkennen

Die Elektronik befindet sich auf der Unterseite, und die lineare Kohlebahn des Potentiometers liegt unter der Spindel. Der Hebel dient gleichzeitig als Schleifer, der entlang der Kohlebahn gleitet. Die Spindelwelle ist der Mittelleiter.

Dieses Prinzip findet auch Anwendung in professionellen Mischpulten, bei denen sich das Potentiometer bewegen lässt. Der Unterschied besteht darin, dass hier ein „rundes“ Potentiometer auf der Spindelwelle angebracht ist. Daher gibt es keine lineare Kohlebahn darunter.

Grüße,
Theo.

[TMaa]

L.S.,

Das Schlimmste ist das Verhalten beim Einschalten !
Die Servos rasen auf eine nicht definerare Position und mehrere Wochen Arbiet an der Mechanik sind im A............

Welche Werte wurden verwendet für R6, R7 und R8 ?
Je nach verwendetem Servotyp muss ein geeigneter Wert gewählt werden. Beachten Sie dazu den Hinweis im Schaltplan der Servoplatine im Wiki. Bei Wahl eines falschen Wertes kann es beim Einschalten zu ruckartigen Bewegungen der Servos kommen.

Grüße,
Theo.

[CK_Stommeln]

Das Sprimgen beim Einschalten konnte durch Einfügen des Befehls behoben werden.
Der Schieberegler des Servo Test 1 funktioniert.

Aber das Einstellen der Endlagen ist nicht möglich...

Es ist kein Verteiler verbaut, nur Molli
Die Servoplatinen sind mit 4,7 k Widerständen bestückt

[PeterVT11]

Hallo,

aktualisiere den Prog_Generator bitte mal auf die aktuelle Korreturversion (über den Button Optionen, den mit LED-Ring).

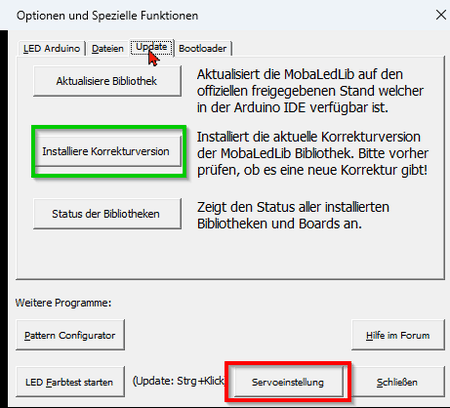

Siehe Bild der Button mit dem grünen Rahmen.

Nach der Aktualisierung gibt ed den rot eingrahmten Button mit einer neuen Funktion zur Servo-Einstellung.

2026-06-22 18_35_49-Servo Test und Einstellung.png (9.53 KiB) 114 mal betrachtet

Versuche es mal über diese. Der Ablauf dürfte selbsterkärend sein. Der Button "Servo zurücksetzen" stellt die Normalwerte für den Servo ein.

[CK_Stommeln]

Hallo Peter,

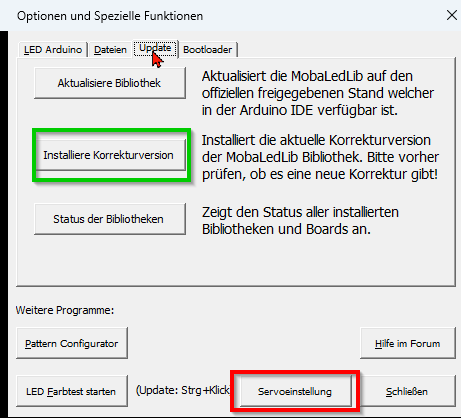

Den Button "Insatalliere Korrekturversion" gibt es bei mir nicht..
Der Button heißt bei mir "Betaversion installieren"..

Was ist falsch ???

[fbstr]

Den Button "Insatalliere Korrekturversion" gibt es bei mir nicht..
Der Button heißt bei mir "Betaversion installieren"..

Was ist falsch ???

Nichts ist falsch. Das bedeutet Du hast noch eine wesentlich ältere Version installiert. Seit einiger Zeit wurde "Betaversion installieren" in "Installiere Korrekturversion" umbenannt. Viele getrauten sich nicht eine "Beta-Version" zu installieren.

[CK_Stommeln]

Hallo Frank,

Update hat funktioniert !
Die Servos kann ich jetzt einstellen.

[Frank_TT]

Ich kann es an dieser Stelle wieder nur wiederholen.
Es muss zur Pflicht werden, dass das Supportformular ausgefüllt wird!
