Platinen 201 danach die 521

[soldier555]

Hallo,

wenn ich die 201 an den Kanal 2 anschließe und das 4 pol Flachbandkabel zur 201 nutze. Welcher Stromanschluss muss an die 201? 12V + 5V ?

Das habe ich noch nicht wirklich verstanden, sind dann die Out ungerade für 5V und die Out gerade für 12V?

Angenommen nach der 201 kommt eine 521, woher bekommt die ihre 12V Spannung? von der 201 über 6 Pol Flachbandkabel?
Oder werden die 12V hier extern angeschlossen?

Wie gehe ich hier im Prg. Generator vor? Gibt es da irgendwo ein Beispiel?

VG Peter

[Percival]

Hallo Peter

lies dir die Seite https://wiki.mobaledlib.de/anleitungen/ ... tine_201de genau durch.
Dort wird die Frage zu 12V genau erklärt.

Die 12V liegen in der unveränderten Platine (keine Lötjumper geändert) auf allen Wannensteckern an, welche als Ausgang (OUT1-OUT12, sowie NEXT) gekennzeichnet sind.

Die 521 bekommt dann die Spannung über den Verteiler, sofern dort der Jumper "P6SUP" geschlossen ist.
Der Jumper "5VSUP" darf dann nicht geschlossen werden!

Im Programm-Generator muss hierzu nichts geändert werden.

[soldier555]

Hallo Percival,

wenn ich mir in der Anleitung das Bild unter 12V Anwendung ansehe und auch "richtig" verstehe, kann ich 5V + 12V gleichzeitig an die 201 anschließen.

Für die 12V Ausgabe soll ich den Lötjumper P6SUP schließen.

Wozu ist dann die 5V Eingabe, wen der P5SUP offen bleibt? Dan werden diese nicht ausgegeben?

Die 521 sollte ich besser direkt mit 12V versorgen da hier alle Anschlüsse genutzt werden sollen.

Vielen Dank

Gruß Peter

[Percival]

Hallo Peter

Du kannst die LEDs an der 521 mit 12V oder mit 5V betreiben.
Über die beiden Jumper wird ausgewählt, welche Spannung an den Ausgängen zur Verfügung steht.

Du kannst die 521 auch mit 5V an allen Ausgängen nutzen. das eine hat mit dem andern nichts zu tun.
Die Spannung hängt davon ab, was für Beleuchtungen du anschließt.

[soldier555]

Hallo,

12V an der 521 müssen/sollen sein.

Aktuell geht schon mal wenig, die LED für 5V und 12V leuchtet. Das war es denn auch.

Die beiden Heartbeat leuchten oder pulsieren gar nicht, nur an der 102 Kanal 2 leuchtet nur die für ausgehend, Rückkanal leuchtet nicht.

Da ich meine LED bisher direkt an die Zentrale Kanal testweise angeschlossen hatte, jetzt mit der 201 dazwischen geht hier auch nichts.

Das habe ich noch nicht richtig verstanden.

VG Peter

[Percival]

Hallo Peter

bitte mache mal wieder Bilder von deinem Aufbau und stelle uns auch den Export vom Programm-Generator zur Verfügung.
Ohne ist eine weitere Hilfe nicht möglich.

Bei allen Hilfeanfragen
Bei Fragen und Problemen das Hilfe-Formular aufrufen und soweit möglich komplett ausfüllen.
Im Anschluss den erzeugten Text in ein neues Thema in einem zur Frage passendes Forum kopieren. Das erleichtert eine schnellere Diagnose und reduziert oftmals notwendige Rückfragen.

[soldier555]

Hallo,

wenn ich die 521 direkt an die Zentrale 102 Kanal 2 anschließe und ich kann die LED schalten, was muss ich dann ändern, wenn ich die 201 dazwischen anschließe?

Also die 201 an die Zentrale 102 Kanal 2, die 521 an Out 2 der 201.

Jetzt haben sich dadurch doch die Start LedNr. geändert?

[Percival]

Hallo Peter

du hast dann eine LED mehr in der Kette (die Heartbeat auf dem Verteiler) und alles was am Out1 des Verteilers hängt.

Wo ist der gesamte Export aus dem Programm-Generator?
Ohne könne wir nur raten und das mache ich nicht mehr.

[soldier555]

Hallo,

dann werde ich mal schauen ob ich es raus kriege wie das geht mit dem Export der Datei.

VG Peter

[soldier555]

Hallo,

hoffe das ist so richtig, mit der datei?

VG Peter

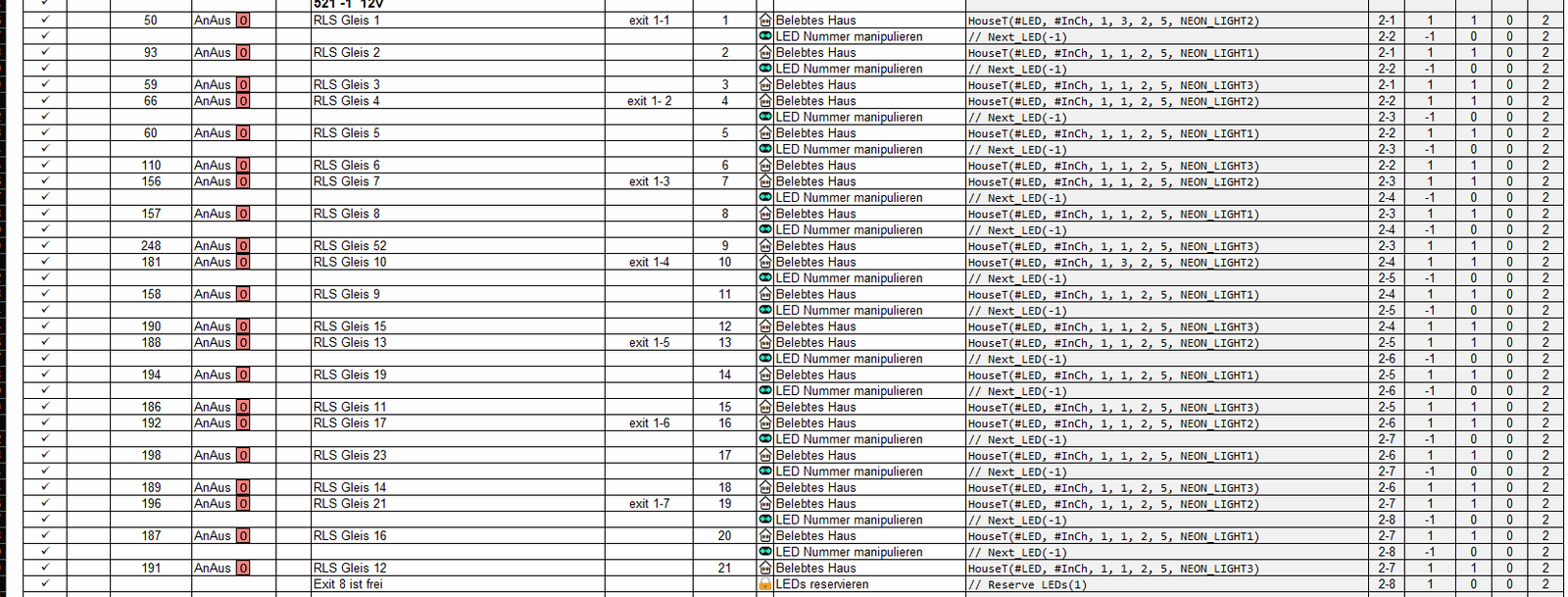

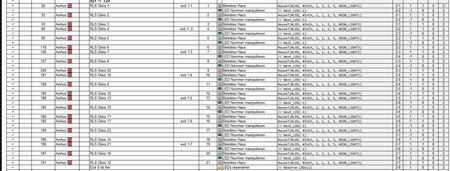

Prog_Gen_Data_08_06_2026.MLL_pgf

(10.34 KiB) 4-mal heruntergeladen

[Percival]

Hallo Peter

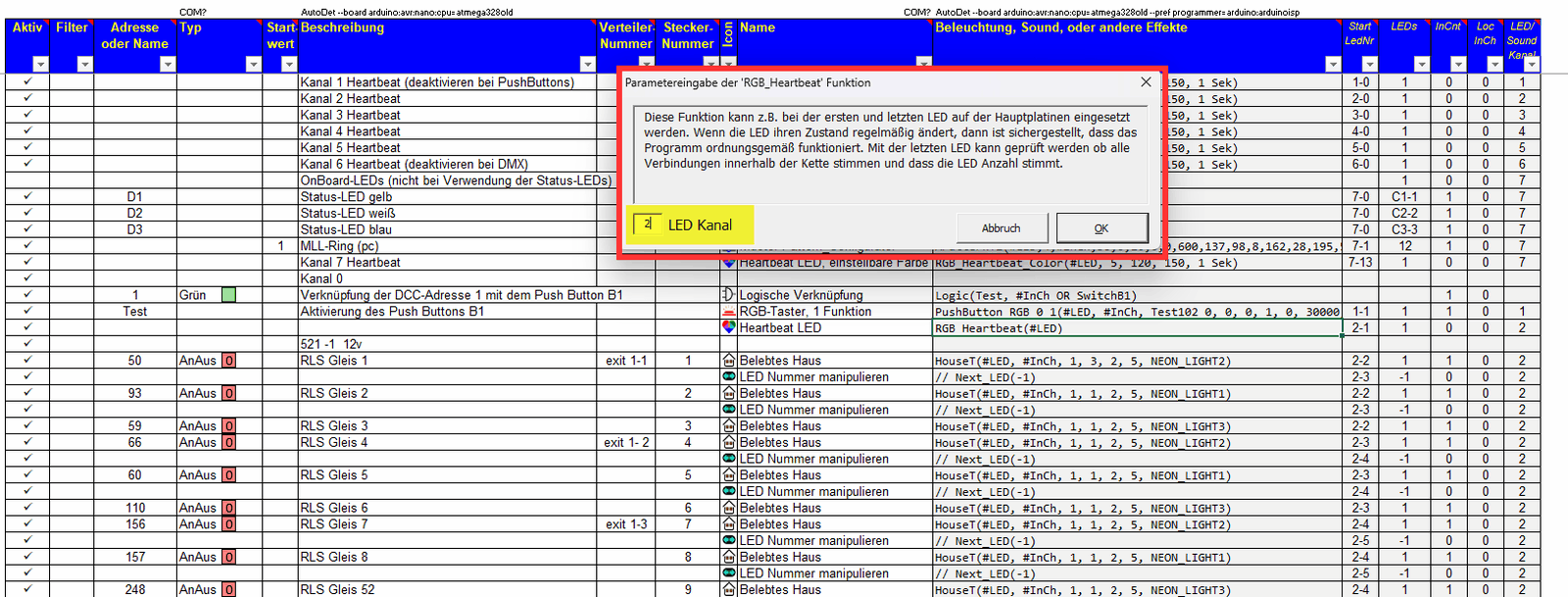

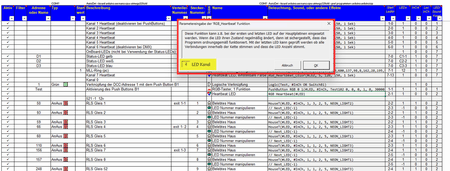

bitte füge in der Zeile 24 noch eine Heartbeat auf Kanal 2 ein.
Das ist die Heartbeat welche auf dem Verteiler am Eingang sitzt.
