Weichenrückmeldung

[bomber1970]

Hallo,
folgende Frage schwirrt bei mir im Kopf herum:
Ich würde gerne meine Weichen, die ich mit Servos stelle, mittels eines Mikroschalters überwachen.
Und zwar so, das der Mikroschalter An bzw. Aus geht sobald die Weichenzunge anliegt.
Dafür bräuchte es dann ja aber eine Rückmeldung über eine S88 Platine.
Gibt es da denn wohl irgendeine Möglichkeit mit einer MobaLedLib Platine diese Rückmeldung zu realisieren?

Ich hoffe das ist verständlich beschrieben.

Gruß
Renato

[TMaa]

Hallo Renato,

Pushbutton Platine !? (300 oder 301)

Theo.

[DanielS]

Hallo Renato,

du möchtest die Rückmeldung, ob die Weiche richtig gestellt ist, im Steuerungsprogramm sehen, oder? daher die Anbindung an S88.
Wenn dem so ist, ist das ganz einfach:
Der Endschalter kann direkt an einen Ausgang des S88-Decoders verbunden werden, die andere Seite geht auf die Bahn-Masse (wie bei einem Rückmeldegleis für 3-Leiter).
Dann schaltest du über die MobaLedLib den Servo, die Rückmeldung kriegst du aber auf den S88 Bus.

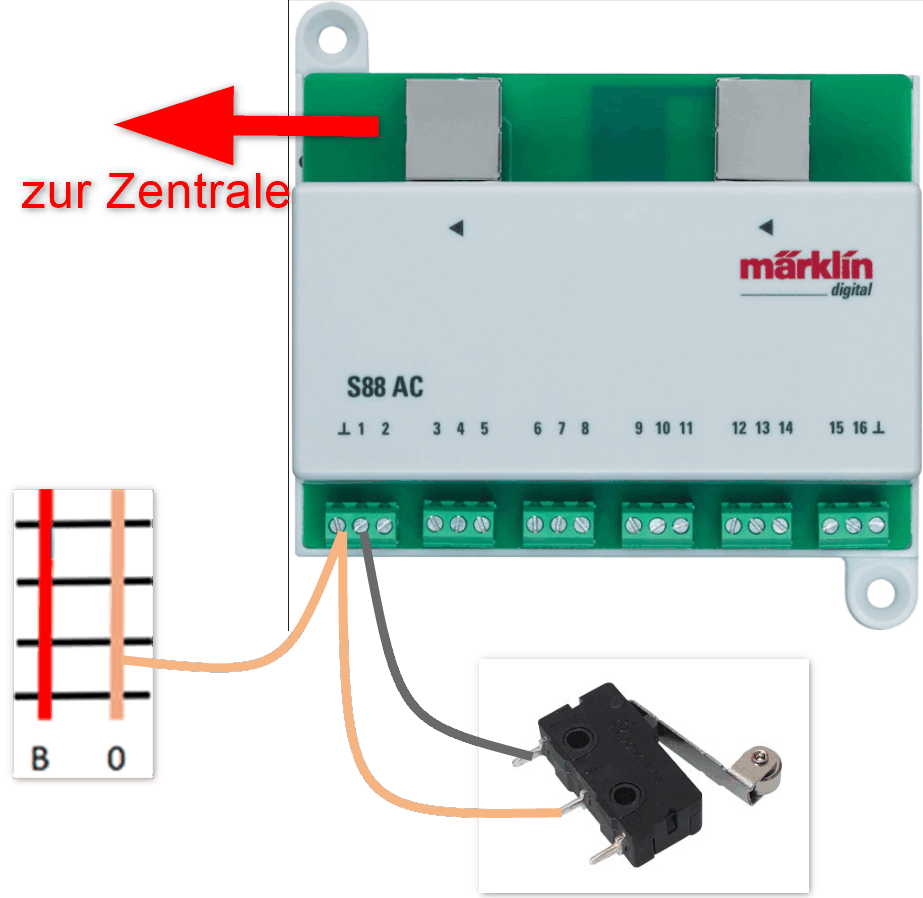

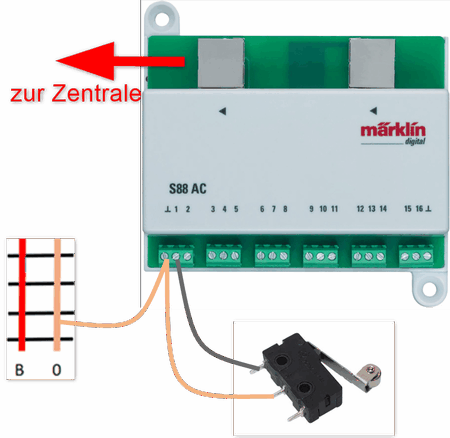

Hier eine Schemazeichnung der Verdrahtung:

VG Daniel

[bomber1970]

Hallo,
das mit dem S88 Modul ist mir schon klar.
Ich wollte dieses Modul aber umgehen, indem ich eventuell 2LED über den Mikroschalter zum leuchten bringe,
und diese dann als meine Rückmeldung nehme.

Gruß

[TMaa]

Hallo Renato,

Bei nur wenigen Mikroschaltern (maximal 10) würde ich diese über den analogen Key-Eingang ansteuern. Relativ einfach und kostengünstig. Achten Sie nur darauf, die Tasten mit ein paar Widerständen zu definieren.

Anschließend können sie mit dem Befehl SwitchAx ausgelesen werden.

Im MoLLi-Handbuch findest Du nformationen darüber, wie Sie die erforderliche Widerstandsdekade herstellen.
https://wiki.mobaledlib.de/spezial/use ... i_v1/start

Grüße,
Theo.

[bomber1970]

Hallo Theo,
das würden doch einige mehr Mikroschalter werden. Ich habe an die 40 Weichen auf meiner Anlage verbaut.

[TMaa]

Verwenden Sie in diesem Fall einfach die Drucktasterplatinen 300 oder 301; das Prinzip ist praktisch identisch. Es wird lediglich zusätzliche Hardware benötigt.

https://wiki.mobaledlib.de/anleitungen ... uebersicht

https://github.com/Hardi-St/MobaLedLib ... LedLib.pdf

Theo.

[bomber1970]

Sorry, da bin ich schon wieder raus.
Das verstehe ich nicht so richtig.
Wie müsste ich das dann denn miteinander verbinden und anschließen?

[marcosmoba]

Hallo Renato,

meinst Du das so wie hier in diesem kurzen Video ???




Das hatte ich mal versuchsweise mir Aufgebaut für meine Car System Abzweige.
Gefunden habe ich das ganze mal in einem älteren Stammtisch Video da ging es auch um die Rückmeldung einer 3-Wege Weiche mit Servos.

Edit: Hier der Link zum Stammtisch Video
https://wiki.mobaledlib.de/stammtische/ ... ember_2022

Und das PGF File:

Servo Abzweig.MLL_pgf

(807 Bytes) Noch nie heruntergeladen

[bomber1970]

Hallo,
nein nicht ganz.
Noch einmal zur Erklärung.
Die Servos werden von einem ESU Switch gesteuert.
Die Weichenstraßen für eine Zugfahrt stellt Train Controller.

Was ist aber, wenn ein Servo nicht stellt???? (vielleicht weil ich billig Servos verbaut habe??)

jetzt ist meine Idee: Microschalter an den Servo bauen, wenn der Arm des Servos seine Stellung erreicht hat kann vielleicht
der Microschalter eine LED schalten die grün oder rot leuchtet. Wenn dies der Fall ist wird die Weichenstraße durch TC freigeschaltet.
