Problem mit der Reihenfolge

[anton6752]

Hallo,

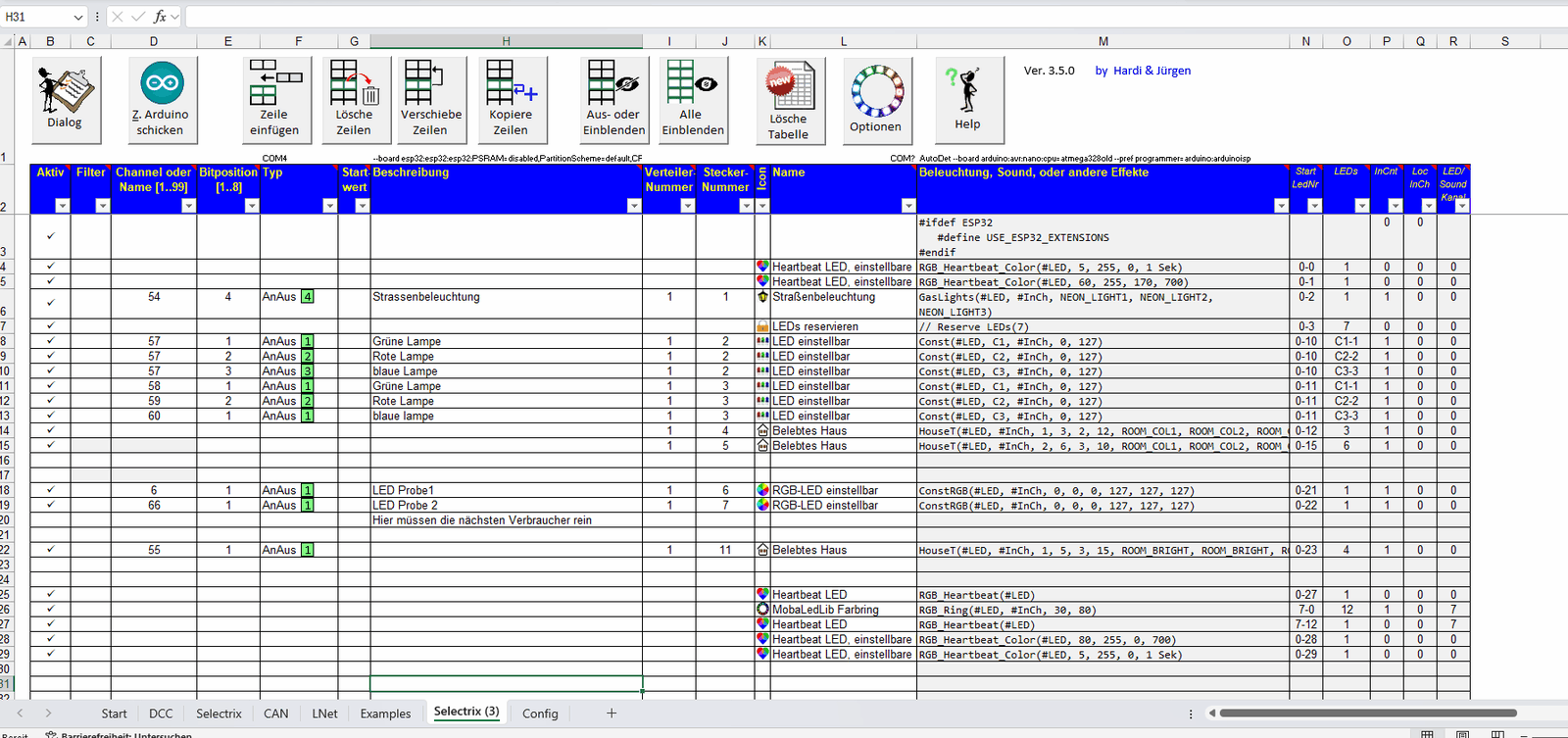

wer kann mir sagen was an dem ProgramGenerator falsch eingestellt ist ?

Es funktioniert alles bis auf folgendes-

belebtes haus mit 4 LEDs brentt nicht
LED Probe 2 brennt dauernt
LED Probe 1 funktioniert

Anton

[anton6752]

[rstaiger]

Hallo Anton, guten Abend,

- In Zeile 25, der ersten Heartbeat des MLL-Rings ist der Kanal falsch. Du hast „0“ eingetragen statt „7“.

- Stimmt die DIP-Stellung für das neue Haus an Wanne 11 des Verteilers und steckt (doofe Frage natürlich) das Haus in der Wanne 11?

- Wenn das bereinigt ist, welche Rück-Heartbeats leuchten von den Zeilen 28 und 29? Das ist die Rück-Heartbeat auf dem Verteiler und die des Kanals „0“ auf der Lichtmaschine. Daraus kannst Du sehen, wie weit das Datensignal durchläuft, das heißt, wo der Fehler sein könnte.

LG Ralph

[anton6752]

Hallo Ralph
Werde es kontrollieren und ändern.
Rühr mich dann.

Anton

[anton6752]

Hallo Ralph,
hoffe Wurst schmeckt.
habe MLL Ring auf Kanal 7 gemacht
Im Verteiler ist folgendes eingesteckt.
Eingang 1 Lampe rot grün blau
Eingang 2 zum Verteiler für Strassenlamprn
Eingang 3 Lampe rot grün blau
Eingang 4 belebtes Haus
Eingang 5 belebtes Haus
Eingang 6 einzel LED
Eingang 7 einzel LED
Eingang 11 belebtes Haus
es funtioniert folgendes Strassenlampen, die Lampen Rot grün blau und die Lampe die in 6 Steckt
die Lampr in 7 brennt sofort beim inbetriebgehen und lässt sich nicht schalten
das belebte Haus an 11 reagiert überhaupt nicht.beim Ausgang von CHo blinkt rotes Licht.
Beim Verteiler Pulsiert grünes Licht
Es hatt ja alles funktioniert bis ich ein belebtes haus an 11 angeschlossen habe.
Muss mann da bestimmte LEDs nehmen für belebte Häuser ?

Anton

[rstaiger]

Hallo Anton,

zu Wurst: Ja, sehr gut, die Hessen können das offenbar. Ist in Arbeit.

zu Stecker 11:

Da stimmt was nicht im PG. Die Reihenfolge im PG ist eine andere als die Reihenfolge der Stecker im Verteiler, die Du mitgeteilt hast. Im PG kommt z.B. ein belebtes Haus zuerst. Am Verteiler müsste das genau so sein. Da kommt aber stattdessen die Lampe rot-grün-blau in Wanne 1.

Du hast im PG die Steckernummer sauber eingetragen. Das ist gut und übersichtlich so! Bloß musst Du die Stecker im Verteiler genau so anordnen, wie Du es im PG geschrieben hast. Wenn Du das gemacht hast, melde Dich mit dem Ergebnis.

Ich setz mich jetzt in die Sonne und trinke zur Wurst alkoholfreies Bier, damit es mit der Fehlersuche auch klappt.

LG Ralph


Das Beweisfoto

[anton6752]

hallo Ralph,
habe geändert, es funtioniert alles bis auf das belebte Haus mit 4 LEDs da rührt sich nichts.

Du wohnst ja Traumhaft.


Gruß
Anton

[rstaiger]

Hallo Anton,

jetzt stehe ich auf dem Schlauch. Ich denke mal laut:

Es wird ja irgendetwas mit dem neuen Belebten Haus sein. Ich wüsste zuerst gerne, ob das Datensignal durchläuft.

- Was macht die Rück-LED am Kanal 0 der Lichtmaschine (Farbe, Blinken ja oder nein)?

- Was macht die Rück-LED am Verteiler Pro (Farbe, Blinken ja oder nein)?

Wir wissen dann, wie weit das Datensignal läuft und können vielleicht schon Fehler erkennen. Die jeweiligen Farben/Blinksignale zur Prüfung sind auch in der Anleitung für den Sicherungsverteiler Pro beschrieben. Da muss ich auch immer nachschauen.

LG Ralph

[anton6752]

hallo Ralph,

die LED an der Lichtmaschine blinkt Rot, weis nicht ob das richtig ist
die LED am verteiler blinkt grün was in ordnung sein müsste mit dem signal.

ANTON

[rstaiger]

Hallo Anton,

- nochmal zur Sicherheit: Sind an der Lichtmaschine beide Heartbeats am Kanal „0“ ein? Dann läuft das Datensignal durch und das ist schon mal in Ordnung.

- Wenn das gut ist, dann probiere, ob der Wannenstecker 11 in Ordnung ist: Stecke das Belebte Haus auf einen anderen freien. Ich schlage „8“ vor. Den DIP-Schalter an diese Änderung anpassen!

LG Ralph

[anton6752]

hallo Ralph
habe es an 8 9 10 11 und 12 probiert nichts.
habe andere LED Strang genommen auch nichts.

nur alles andere funtioniert.
ist die Zeile an der richtigen Reihenfolge ?

Anton

[rstaiger]

Hallo Anton,

ein Reihenfolge-Problem sehe ich nicht. Ist alles gut. Wir haben den Fehler soweit eingegrenzt: Wenn im PG kein Fehler ist, den ich nicht erkenne, dann bleibt nur noch das Belebte Haus selbst. Da stimmt wahrscheinlich etwas nicht.

(Den Text, der vorher hier stand, habe ich gelöscht, war Unsinn)

LG Ralph

[rstaiger]

Hallo Anton,

Stopp!!!

Bevor Du das komplizierte Zeug probierst, das ich im vorherigen Beitrag gelöscht habe, geht es viel einfacher:

Tausche im Verteiler den Stecker von 11 mit dem Stecker eines der anderen belebten Häuser, am besten dem mit 5 LEDs in Stecker 4. Da stimmt dann zwar die Anzahl der LEDs in den folgenden Zeilen des PG nicht mehr, aber das macht nichts.

- Wenn nur der PG für 11 falsch ist, leuchtet das in Stecker 4 eingesteckte Belebte Haus jetzt

- wenn das Haus in Stecker 4 nicht leuchtet, ist das Belebte Haus selbst der Bösewicht.

LG Ralph

[TMaa]

Hallo Anton,

ich habe mir beide .pgf-Dateien angesehen und etwas festgestellt!

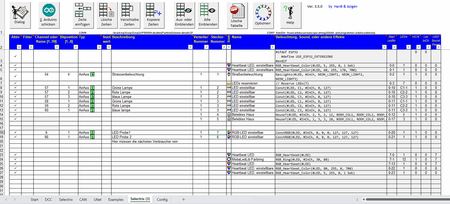

Im ersten Screenshot, Beitrag #2 sehe ich, dass die Anzahl der LEDs in der Programmierzeile von der Anzahl der LEDs in der Sequenz abweicht.

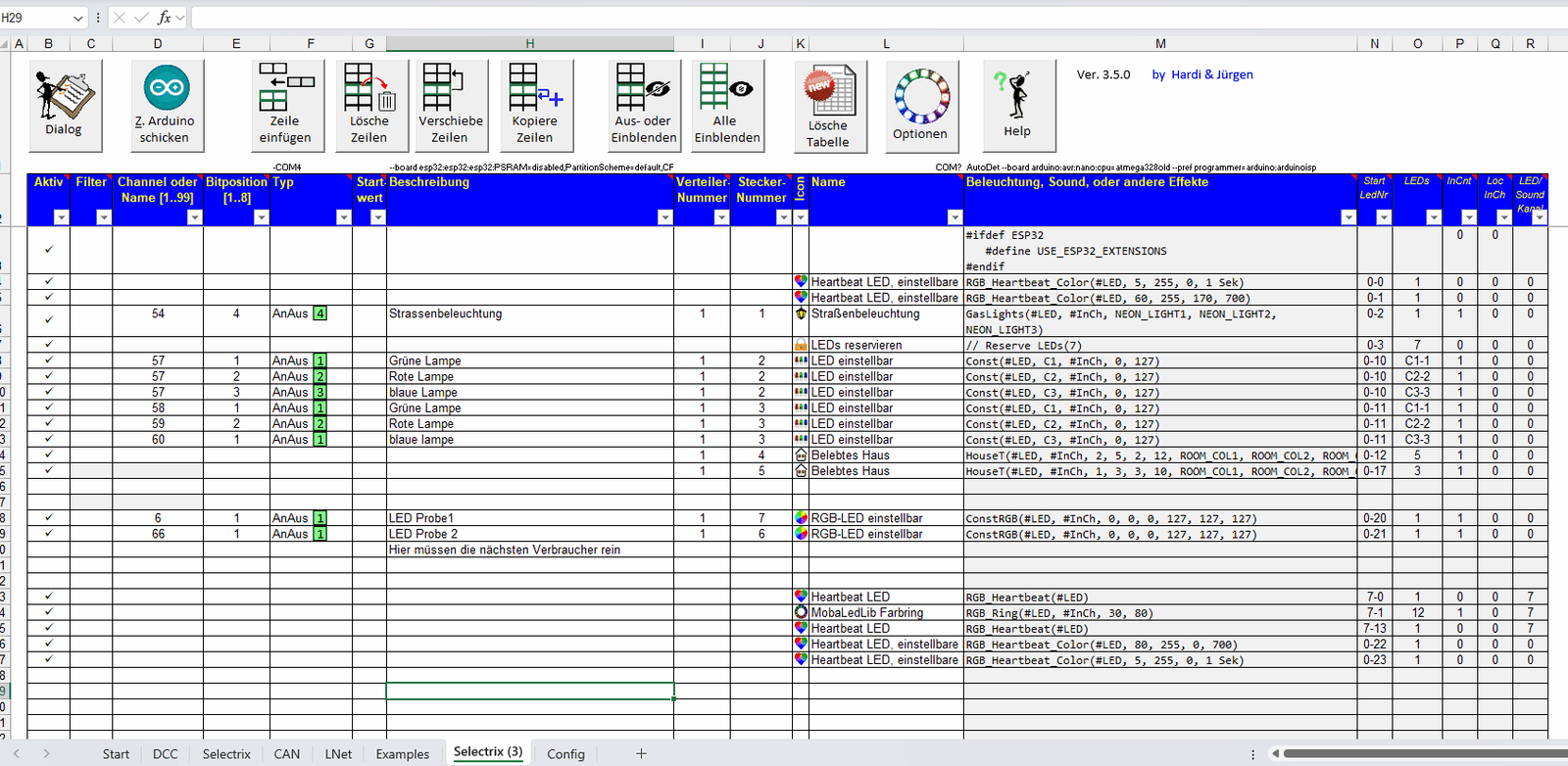

Im zweiten Screenshot, Beitrag #7 nachdem du es korrigiert hast, ist es wieder gleich. Dort stimmt die Anzahl der LEDs in der Programmierzeile mit der Anzahl in der Sequenz überein. Meine Frage: Wie hast du das korrigiert? Über die Dialogoption oder manuell?

Ich schlage vor, die Zeile mit den 4 LEDs zu deaktivieren, eine neue Zeile zu erstellen und diese über den Dialog zu bearbeiten. Ändere also NICHT nur die Programmierzeile. Erstelle die Zeile komplett neu.

Viele Grüße und viel Erfolg,
Theo.

[Gasco]

Hallo Theo

das habe ich auch schon festgestellt. Ändert man in einer erstellten Programmzeile im belebten Haus einen Beleuchtungs Typ z. B.room bright in room dark wird das zwar im PG angezeigt aber nach einem hochladen nicht immer ausgeführt. Erst nach dem löschen und neuerstellen der Zeile funktioniert es

aber wie gesgt nicht immer

[anton6752]

Hallo meine Herrn,

ich habe Zeile deaktiviert bzw. gelöscht neu eingefügt ohne Erfolg.
habe den stecker von 11 in 4 gesteckt funtioniert er aber der von 4 nicht mehr in 11
habe jetzt das belebte Haus gelöscht, und habe jetzt das Problem das die LED Probe 1 sofort brentt sich nicht schalten lässt und wenn ich schalte eine LED vom belebten Haus sich ein und ausschaltet.

Anton

Die LED Probe 2 lässt sich schalten

[TMaa]

Hallo Anton,

So funktioniert das nicht, Verbindungen einfach willkürlich zu tauschen. Ich würde vorschlagen, alle Verbindungen abzuwählen im PG und sie dann einzeln wieder hinzuzufügen.
Beginnen Sie mit der ersten Animation und gehen Sie dann strukturell jeweils zur nächsten über.
Sende es zwischendurch natürlich an den Arduino.
Mach so lange weiter, bis es nicht mehr wie geplant/erwartet funktioniert. Und genau da liegt das Problem! (HW Oder SW)

Grüße,
Theo.

[anton6752]

Hallo Theo,
so wie es jetzt ist hatt es ja funktioniert.
Erst als ich ein neues belebtes Haus hinzugefügt habe hatt dieses nicht funktioniert.
Jetzt ist es komischerweise aber so das alles funktioniert bis auf LED Probe 1 die sofort leuchtet und wenn ich dort schalte geht LED in einem der belebten Häuder an und aus.
wo kann ich ein neues belebtes Haus überhaup einfügen, dort wo steht hier einfügen ?

Anton

[rstaiger]

Hallo Anton,

Du hast genau das gemacht, was ich im Beitrag #13 vorgeschlagen hatte. Das war o.k. und das Ergebnis ist, dass Dein Belebtes Haus gut ist, aber der PG ein Problem hat. Das wollten wir herausfinden. Das war übrigens auch das, was Theo herausgefunden hatte. Auf der Basis kann man jetzt weiter machen.

Ich müsste jetzt bloß wissen,

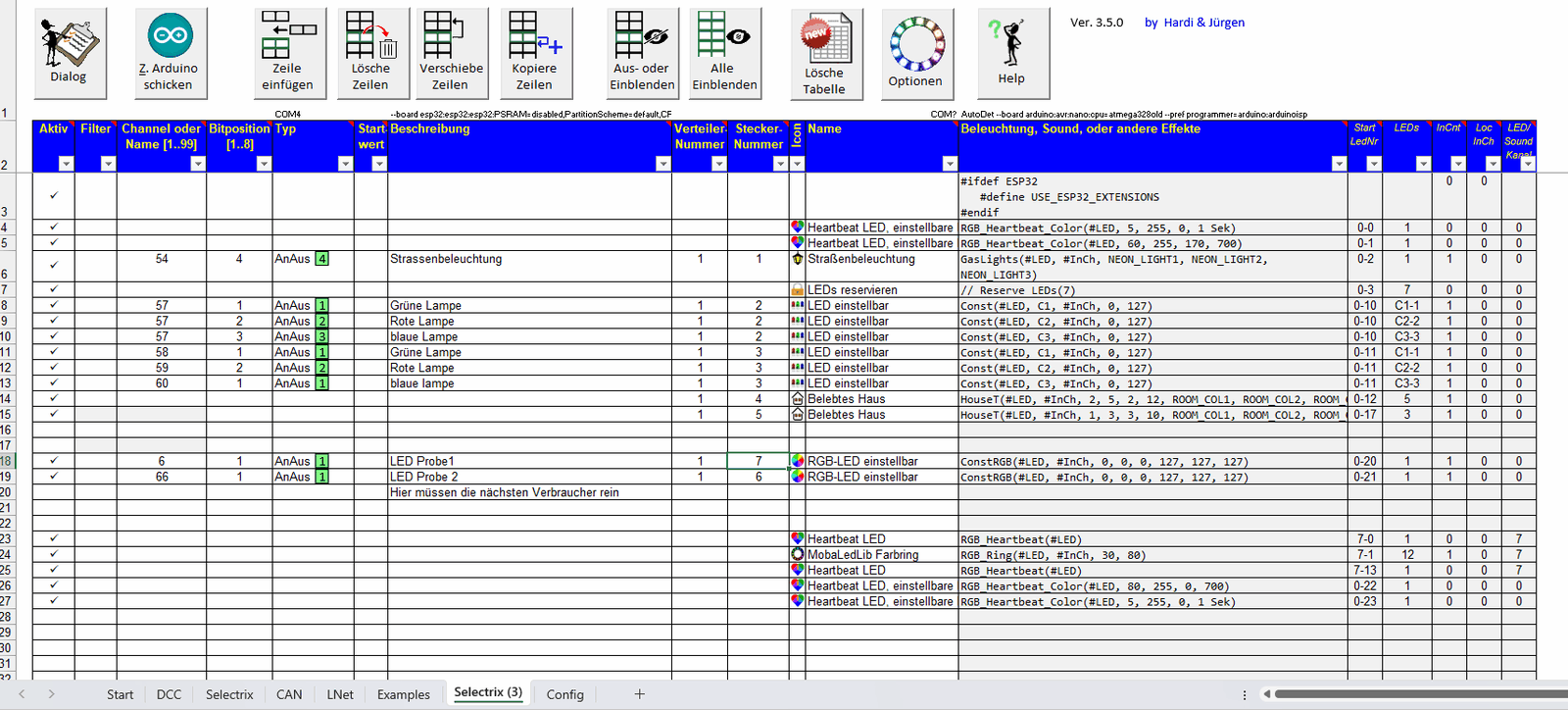

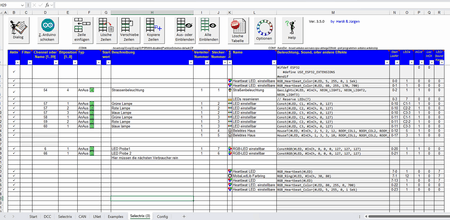

- ist der Stand des PG noch exakt so, wie in Deinem letzten Screenshot? Wenn nein, bitte einen aktuellen Screenshot.

- welche Sachen stecken aktuell in welchem Wannenstecker des Verteilers?

Wenn Du diese beiden Punkte beantwortet hast, bringen wir zusammen Schritt für Schritt den PG in Ordnung.

LG Ralph

[anton6752]

Hallo,

in 1 steckt der Verteiler für Strassenlampen

in 2 Lampe rot grün blau
in 3 Lampe rot grün blau
in 4 belebtes haus
in 5 belebtes haus
in 6 einzelne LED
in 7 einzelne LED

[rstaiger]

Hallo Anton,

danke, damit kann man arbeiten.

- Im PG sind in Zeile 18 und 19 die Stecker-Angaben 6 und 7 vertauscht. Wenn Probe1 tatsächlich in „7“ gesteckt ist, dann tausche die Stecker im Verteiler und korrigiere die „6“ und die „7“ im PG. Dann ist es wieder so wie vorher.

- Du fragst, wo das neue belebte Haus eingetragen werden soll: Immer in der Reihenfolge der Stecker im Verteiler. Wenn Du einen Stecker hinter „7“ auf dem Verteiler nimmst, zum Beispiel wie vorher „11“, dann im PG hinter der Zeile mit dem Stecker „7“. Füge also das belebte Haus jetzt dort ein.

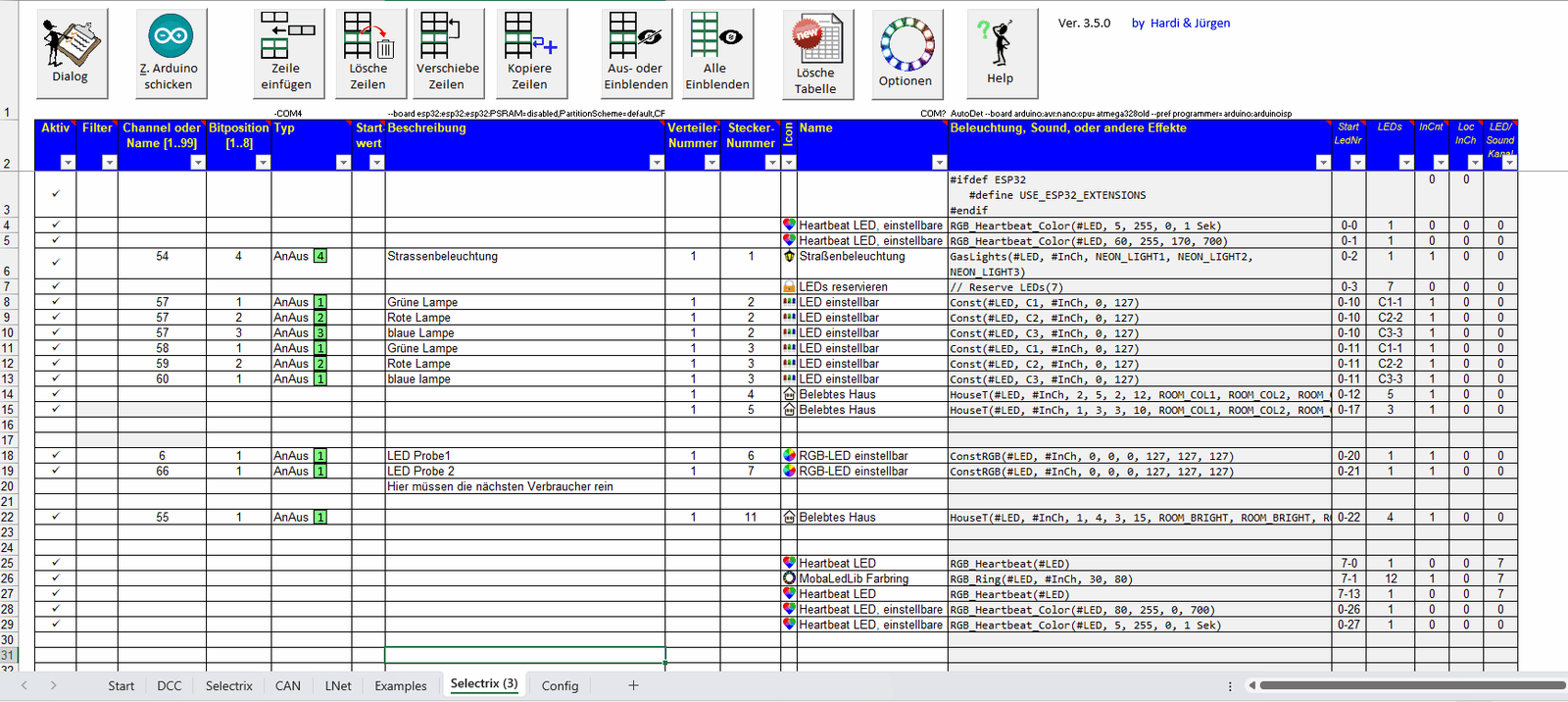

- Mach bitte einen Screenshot des neuen Standes im PG und stelle ihn hier ein - ich bin misstrauisch

LG Ralph
