zuerst die noch offenen Punkte:
Wenn Du alles andere hast, bleiben nur noch die Jumper. Da hatte ich zuletzt gefragt, ob Du die Stiftleisten gefunden hast. Hast Du? Da antwortest Du nicht, wie so oft, sondern stellst stattdessen neue Fragen. Ich weiß deshalb Deinen Stand nicht. Das ist, auch wenn wir sonst gut miteinander auskommen, unbefriedigend. Keine schlimme Kritik oder Geschimpfe, nur ein bisschen

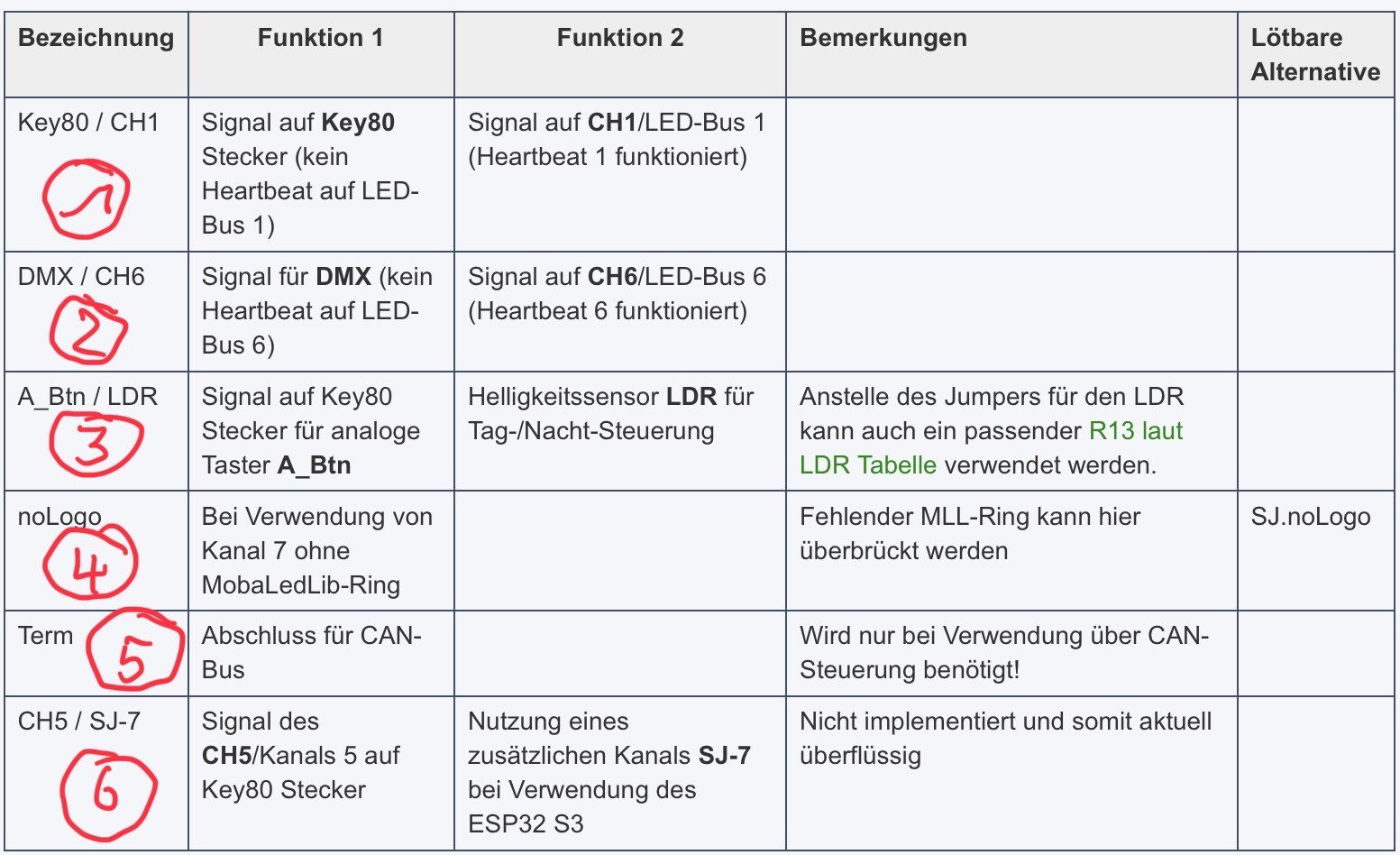

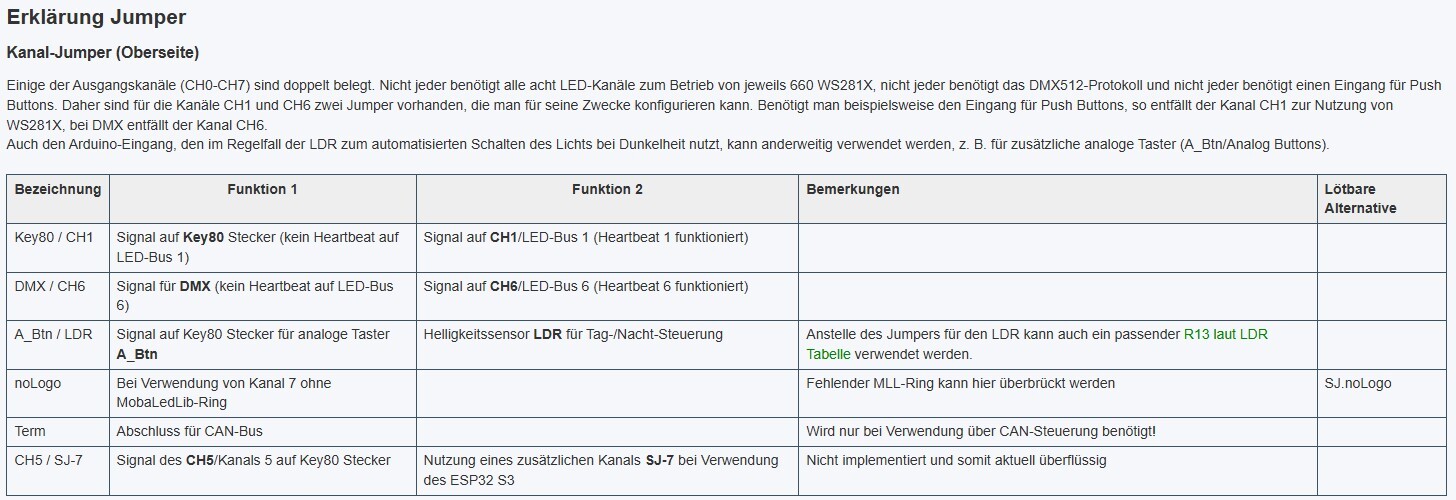

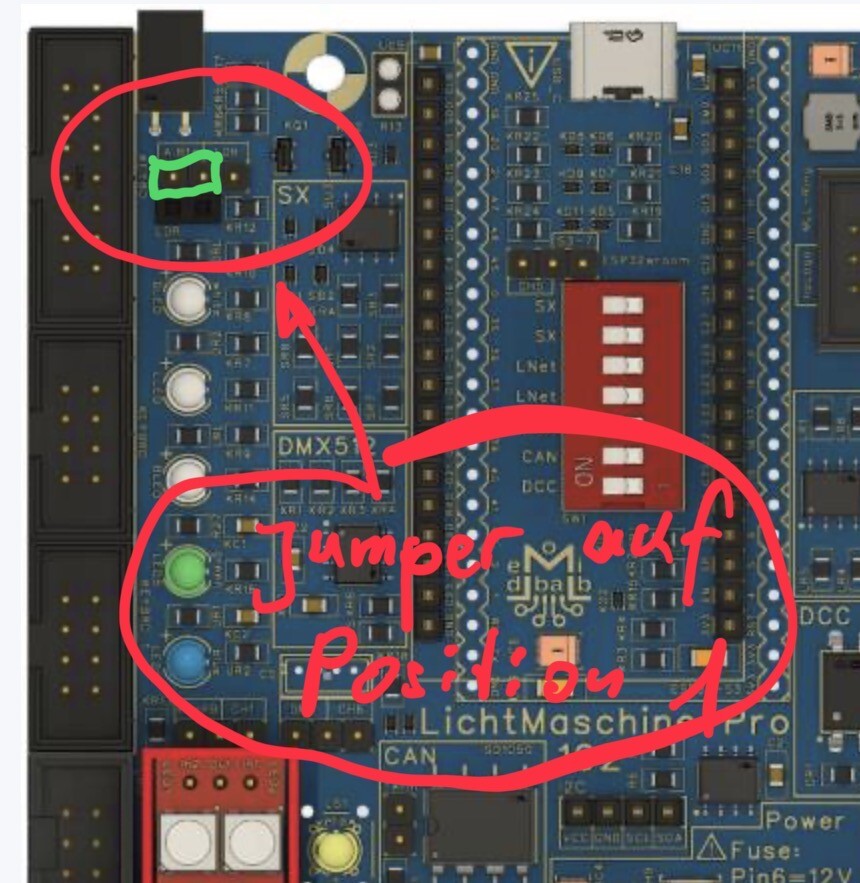

Die Jumper müssen noch sein, leider, damit die Platine fertig ist. Das können wir jetzt gleich machen, wenn Du willst. Sag mir bloß, ob Du die Stiftleisten nach den Bezeichnungen der Jumper-Tabelle auf der Platine gesucht und gefunden und auch den DIP-Schalter gestellt hast. Sonst funktioniert hinterher etwas nicht.
Deine anderen Fragen kommen eigentlich danach, aber vorab:
- Selectrix-Reiter: Du meinst bestimmt die Tabellen zu dem Reiter. Wir haben ja die Test-Umgebung absichtlich ganz einfach gestaltet. So kann man anstelle der Zeilen für die Matrix irgendetwas anderes einfügen. Tu mir und vor allem Dir selbst den Gefallen und male nicht in den bestehenden Tabellen rum. Mache eine Kopie, stelle sie ans Ende, geb ihr einen sprechenden Namen und mache Deine Anpassungen dort.
Die Tabellen, die Du für die alte Platine hast, funktionieren nur dort. Die neue Testumgebung funktioniert nicht auf der alten Platine.
Was Du machen musst, um zum Beispiel Deine Laternen-Tabelle aus der alten Platine für die PRO zu nutzen, ist ganz einfach:
- Kopiere die Testumgebung der PRO, stelle sie ans Ende und taufe sie um, sagen wir „PRO1“.
- Lösche in der PRO1 die Zeilen für die Matrix, also alles von Heartbeat bis Heartbeat, 4 Zeilen müssten das sein.
- Gehe in die Tabelle, mit der Du an der alten Platine mit Verteiler Deine Laternen zum Leuchten gebracht hast.
- Kopiere jetzt mit STRG+C oder mit der rechten Maustaste (wichtig) die Zeilen, die Du vor ein paar Tagen zum Arduino geschickt hattest, von Heartbeat bis Heartbeat. Aufpassen: Du hattest einen Verteiler dazwischen, daher zwei Eingangs- und zwei Ausgangs-Heartbeats.
- Gehe in die Tabelle PRO1 und füge die kopierten Zeilen da ein, wo Du vorhin gelöscht hast.
- Jetzt nur noch die Matrix raus aus der PRO, den Verteiler rein, die Laternen in den Verteiler und ab an den ESP.
Fertig!
Klar, kannst Du schon Programme schreiben. Du musst halt so vorgehen, wie ich es für die Laternen-Datei PRO1 beschieben habe. Nicht alles in eine Tabelle wurschteln. Denke aber daran, ob das, z.b. mit Selectrix-Schaltern funktioniert, musst Du erst noch testen. Bis jetzt haben wir die Platine benutzt wie eine Allerweltsplatine, ohne Selectrix.
Zuerst aber, unbedingt, die Jumper und den DIP-Schalter!
Und zu Deiner letzten Frage: Ich bin die ganze Zeit in Dortmund. Würde mich freuen, Dich kennenzulernen.
LG Ralph
