Pogo und Inlay in der Stadtapotheke

[rstaiger]

Liebe MLL-ler,

ich hab mal probiert, noch ein paar Lämpchen mehr in meine Kleinstadt zu bekommen. Erst mal 16 WS2812 in die Apotheke. Das ist in einem Spur Z-Häuschen für mich jetzt erst mal die Grenze, aber ich übe ja noch.

Zuerst hatte ich versucht, verkleinerte Fensterboxen zu verwenden, wie sie im Wiki gezeigt werden. Dafür ist aber kein Platz. Meine Lösung ist zur Zeit ein Inlay, das in die Apotheke gesteckt wird. In der untersten Ebene, im EG, ist ein Magnet-Pogo verbaut, der den Kontakt gibt und das Häusle am Platz hält. Das ist halt pure Maßarbeit, relativ aufwändig.

Das ist der aktuelle Stand. Mal sehen, wie oft ich mich verlötet habe und ob alles zusammen passt.

Ich berichte weiter.

LG Ralph

[rstaiger]

puh!

die Bodenplatte, eigentlich das einfachste Einzelteil, passt nicht richtig. Es geht um halbe Millimeter, ist halt bei Spur Z alles ganz knapp. Der viel kompliziertere „Turm“ sitzt aber perfekt. Die Bodenplatte konstruiere und drucke ich am Wochenene nach, ist nicht schlimm.

Bin - hoffentlich - aber fast fertig, nach Wochen Rumbastelei, schön!

LG Ralph

[Frank_TT]

Hallo Ralph,

das ist ganz großes Kino und ermutigt mich, bzw. spornt mich an, bald mit meinen TT-Häuschen anzufangen.

[Gasco]

Hallo Ralph

deine Zwischenwände gefallen mir sehr gut , welches Material verwendest du da ?

[rstaiger]

Hallo Bodo,

das ist aus schwarzem original Prusa Filament, PETG wegen der Hitzefestigkeit, Wandstärke 1mm, gedruckt auf meinem MK4S. Die Konstruktion mache ich mit Autodesk Fusion. Ich konstruiere immer eine Etage, kopiere sie, ziehe die Kopie eine Etage höher und modifiziere sie. Am Schluss schicke ich sie etagenweise zum Slicer und drucke sie alle nebeneinander.

In der Mitte ist ein Kabelkanal für die Verbindung zwischen den Etagen. Der dient auch zur Ausrichtung der Etagen. Das ist wichtig, weil ich fast kein Spiel zwischen Inlay und Modell habe.

Unterhaltsame Filigranarbeit, und das entwickelt sich von Haus zu Haus weiter.

LG Ralph

[rstaiger]

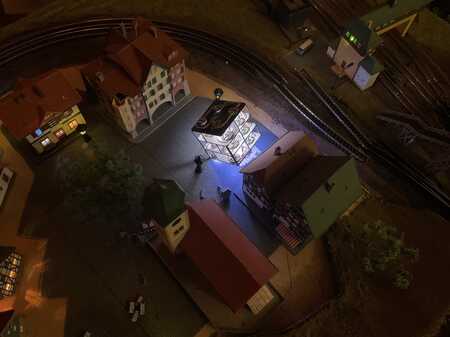

… jetzt hab ich aus Neugierde vor der „Reparatur“ des Erdgeschoßbodens den Lichttest gemacht - und, Überraschung - alle Lämpchen leuchten. Runde hundert Lötstellen ohne Fehler, bin glücklich.

LG Ralph

[Gasco]

Hallo Ralph

deine Freude kann ich verstehen, ist immer ein spannender Moment wenn das Programm das erstmal durchläuft

zu deinen Zwischenwänden, wohl dem der einen 3d Drucker sein eigen nennt, ich mach das old school mit Karton und Minikreissäge

[rstaiger]

Liebe MLL-ler,

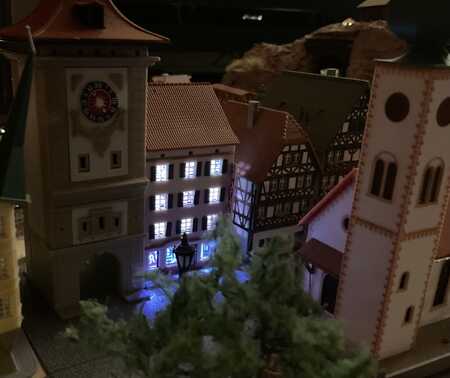

jetzt ist alles gut: Alle Lämple leuchten, der Fußboden der Apotheke passt und der Pogo-Magnet hält. Es ist zwar noch kein belebtes Haus, noch sind die Handwerker drin. Morgen wollen aber die virtuellen Preiserlein einziehen und es sich gemütlich machen. Dann kommt auch Leben in die Beleuchtung und Farbe.

LG Ralph

[RolfHa]

Hallo Ralph,

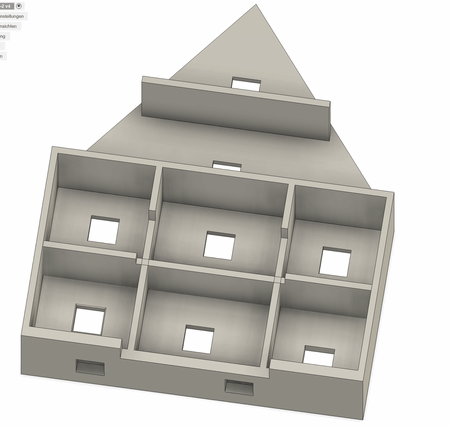

weil die Räume in 1:1 Häusern auch so sind, hatte ich bei meinen N-Häuschen auch genau so angefangen. Dann kam eine Straße mit Fachwerkhäusern relativ weit hinten auf der Anlage. Da dort hauptsächlich die vordere Fassade zu sehen war, habe ich die ganze Fassade konstruiert und an beiden Seiten die Treppenhäuser mit jeweils einer LED beleuchtet. Es ist nur eine Alternative für unsere fummelig kleinen Häuser.

In die Rechtecke habe ich von Hinten die WS2812 eingeklebt und dann verkabelt.
Nur eine Anregung.
VG
Rolf

[rstaiger]

Hallo Rolf,

für die Schau-Front finde ich das eine prima Idee. Heimlich plane ich eine Zweit-Anlage, wenn die erste fertig ist (also nie?). Ich würde sie dann U-förmig über Eck stellen und dann hätte ich jede Menge „Rückseite“. Platz dafür ist schon ausgeguckt. N wäre für mich dann auch die richtige Spur. Da gibts mehr zu sehen und zu hören als bei der Spur Z.

Jetzt steht die winzige „Anlage“ mitten im Wohnzimmer und ist allseits begehbar, also keine Rückseite, ausschließlich Schokoladenseiten. In diesem Leben muss ich wohl oder übel alle Seiten von allem schön machen. Deine Lösung bringt mich aber für die nächsten Generation der Inlays auf neue Ideen - danke!

LG Ralph
