Charlieplexing LED Test Platine

[Modellgraben]

Hallo Lichttechniker,

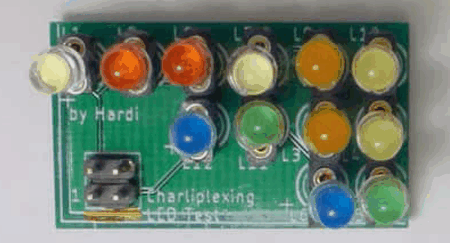

an der Platine für den ATtiny-Programmer sind ja noch kleine Zusatzplatinen, unter anderem die "Charlieplexing LED Test" Platine, gibt es dafür einen Schaltplan bzw. die Pinbelegung des 4 poligen Charlieplexing Steckers im Zusammenhang mit der 510 Servomodul Platine?

Es gibt ein Video von Hardy im Wikiartikel "Einführung in die Funktionen vom Charlieplexing/Multiplexing" in dem die "Charlieplexing LED Test Platine" benutzt wird und ich bekomme es nicht hin, das die LED's der Reihe nach, wie im Video, leuchten.
Für die Verbindung nutze ich ein 4 poliges Flachkabel mit Pfostensteckern RM 2.0 und es ist egel wie ich es stecke, immer leuchten die LED's durcheinander und nicht der Reihe nach. Im Pattern_Configurator nutze ich "Charlieplex.LED Test" und das gleiche Pattern wie Hardy.

Vielen Dank.

Grüße Ulrich

[Frank_TT]

Hallo Ulrich,

du hast bestimmt auch den vierpoligen Anschluss auf der Platine 510 dafür benutzt.

Auf dem Stromlaufplan: https://wiki.mobaledlib.de/_detail/bild ... mmer_400de

findest du unten links die LEDs und deren Verdrahtung.

Viele Erfolg

[Modellgraben]

Hallo Frank,

auf dem von Dir verlinkten Schaltplan ist leider nicht das was ich suche, die LED's unten links sind die Status LED's des Programmers, die sind auch nur mit 3 Leitungen angeschlossen.
Mir geht es ja um den 4 poligen Anschluss der 510 und der Charlieplexing LED Test Platine. Da ich noch kein Multiplex-Signal habe, kann ich nur mit der Charlieplexing LED Test Platine testen.

Vielen Dank.

LG Ulrich

[gerabo]

Servus Ulrich @Modellgraben ,

in den aufgezeichneten Stammtischvideos vom Jänner 2020 und September 2021 findest du noch weitere Beiträge zum Thema Charlieplexing.
Ich selbst habe die Testplatine vor ca. 3 oder 4 Jahren das letzte Mal in der Hand gehabt und damit experimentiert. Daher kann ich dir jetzt auch nicht weiterhelfen.
Ich kann mich nur erinnern, dass ich einige LEDs verkehrt herum eingesteckt hatte und dadurch eine falsche Leuchtreihenfolge erzeugt wurde.

[TMaa]

Hallo Ulrich, @Modellgraben

Ich habe das Stummi-Forum mit Felix wunderbarem MLL-Suchtool durchsucht und dies gefunden.

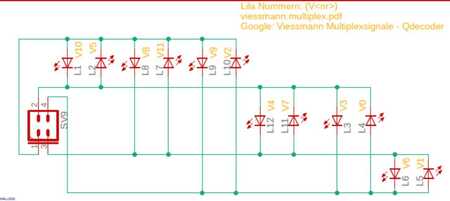

Beitrag #3 enthält einen elektrischen Schaltplan, der meiner Meinung nach genau das ist, was Sie suchen.

https://www.stummiforum.de/t212495f195 ... msg2527251

Grüße,
Theo.

Für die Verbindung nutze ich ein 4 poliges Flachkabel mit Pfostensteckern RM 2.0

Sollten das nicht 2,54 RM sein? ( https://www.conrad.de/de/p/fci-71600-1 ... 01764.html)

[Percival]

Hallo alle zusammen

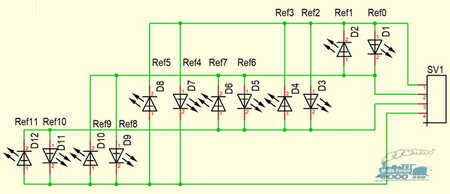

hier der Auszug aus dem Originalplatinendaten welche auf Github liegen.

Der Stecker ist wirklich nur RM2.00, da dies den Originalsteckern der Viessmann-Signale entspricht.

[fbstr]

Der Stecker ist wirklich nur RM2.00, da dies den Originalsteckern der Viessmann-Signale entspricht.

Das kann ich bestätigen:

https://www.stummiforum.de/t165060f7-Mo ... msg2116124

[Modellgraben]

Hallo Percival,

danke für den Hinweis

Hallo alle zusammen

hier der Auszug aus dem Originalplatinendaten welche auf Github liegen.

Der Stecker ist wirklich nur RM2.00, da dies den Originalsteckern der Viessmann-Signale entspricht.

nur leider ist es so, daß nur der Schaltplan vom Tiny_Prog als PDF vorhanden ist, jedoch der Schaltplan für die Adapter Platinen als PDF nicht vorhanden ist.

Man muss schon die Möglichkeit haben die Eagle Schaltplan Datei zu öffnen und in diesem Plan die 2. Seite öffnen um den Schaltplan für die Adapter Platinen zu finden. Nicht jeder hat die Möglichkeit und die Vermutung, das man dort noch etwas findet.

Ich danke dir für das Bild mit dem Schaltplan.

LG Ulrich

PS
In Fusion 360 habe ich keine Möglichkeit gefunden den Schaltplan zu drucken, ausser als screenshot.
Vielleicht hat jemand eine bessere Lösung.
Danke

[LichtMaschine]

nur leider ist es so, daß nur der Schaltplan vom Tiny_Prog als PDF vorhanden ist, jedoch der Schaltplan für die Adapter Platinen als PDF nicht vorhanden ist.

Hallo Ulrich

die Seite #2 von dem Schaltplan ist jetzt auch in Github und der Wiki eingebunden.

[Percival]

PS
In Fusion 360 habe ich keine Möglichkeit gefunden den Schaltplan zu drucken, ausser als screenshot.
Vielleicht hat jemand eine bessere Lösung.
Danke

Hallo Ulrich

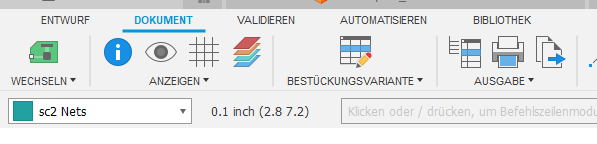

die Funktion ist leider etwas versteckt und befindet sich im Reiter "DOKUMENT" und dort bei "Ausgabe"


Ich exportiere die Daten immer aus EAGLE. Damit wurden die Dateien auch damals erstellt.
In Fusion ist die Darstellung nicht so toll.

[Modellgraben]

Hallo zusammen,

vielen Dank für die vielen Infos.

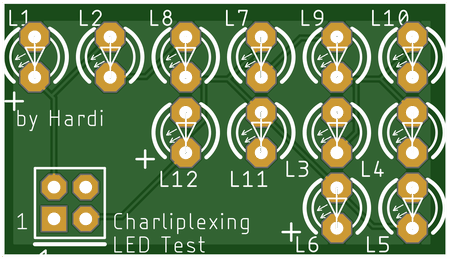

Weil auf dieser "Charlieplexing LED Test" Platine an 3 Stellen ein großes Plus-Symbol ist habe ich gedacht, das ist der Plusanschluss für die LED's, leider ist es genauu umgekehrt und ich hatte alle LED'S verkehrt herum eingesetzt, zum Glück auf Sockeln. Auf diesem Bild habe ich die LED's richtig eingezeichnet.

Jetzt funktioniert auch das Beispiel aus dem Pattern_Configurator.

Vielen Dank an alle für die tolle Unterstützung

LG Ulrich

PS
Das Drucken von Schaltplänen aus Fusion360 habe ich jetzt auch hinbekommen, Danke.
