Mobalib Werbetafel Thema ist als GELÖST markiert

[wfet]

Gude ich Wolfgang bin neu hier und im Thema. Keinerlei Erfahrung mit dem Thema. So nun zum Punkt im Shop Werbetafel Paket gekauft nach Videovorlage zusammengebaut. Aber es sind keine Bilder sichtbar. Auch die wurden nach Anweisung erstellt. Hab die Lötverbindungen überprüft und zwei verschiedene Speicherkarten probiert. Nix geholfen. Hat jemand eine Idee was das sein könnte. Bin dankbar für jede Hilfe.
Gruß Wolfgang

[marcosmoba]

Hallo Wolfgang,

in welchem Format hast Du die Bilder auf die Karte gespeichert ?

[wfet]

Moin Marco also ich hab das nach der Anleitung im Video gemacht. Als BMP und in der Größe von 80 x 160
So wurde es geschildert. Hab das auch mit verschiedenen Rechnern gemacht aber keinen Erfolg.
Gruß Wolfgang

[marcosmoba]

Die Ergänzung hast du auch gemacht ?

https://wiki.mobaledlib.de/anleitungen/ ... chreibung)

[wfet]

Gude Marco
ja auch dieses wurde erledigt.
Gruß Wolfgang

[marcosmoba]

Guten Morgen,

könntest Du bitte mal Bilder von der Verkabelung machen ?

[Gerald]

Hallo Wolfgang,

bei meiner Webetafel lag es an dem Kontakt zwischen SD - Karte
und SD - Kartenleser.
Ein paar Mal ein und ausgesteckt, dann funktionierte es.

Bei einer 2. Werbetafel funktionierte es auf Anhieb.


Mit freundlichen Grüßen
Gerald

[Frank_TT]

Hallo Wolfgang,
den Sketch hast du auf den Arduino eingespielt?

[wfet]

Hallo Gerald das werde ich testen.
@Marco kann ich die Bilder hier hochladen?
@Frank ja das habe ich

Heute habe ich nochmals probiert und siehe da es wurde kurzzeitig auf den Displays ein Bild von 5 auf der Karte angezeigt. Strom weg gemacht Karte rein raus Strom wieder angelegt und nichts

Gruß Wolfgang

[Frank_TT]

Hallo Wolfgang,

kannst du uns bitte ein Foto von der Unterseite der Platine einstellen?
Vielen Dank

[marcosmoba]

@Marco kann ich die Bilder hier hochladen?

Hallo Wolfgang,

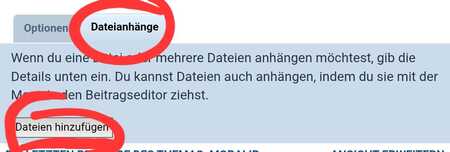

Bilder kannst Du hochladen indem Du auf Antworten gehst und Dateianhänge auswählst und danach Dateien hinzufügen anklickst.

Anschließend noch "im Beitrag anzeigen" drücken.
Mit der Vorschau kannst Du dir deinen erstellten Beitrag anzeigen lassen.

[marcosmoba]

@Frank_TT

Sollte dieses Thema nicht besser in das Unterforum für die Werbetafel verschoben werden !?

Erledigt (Michael)

[wfet]

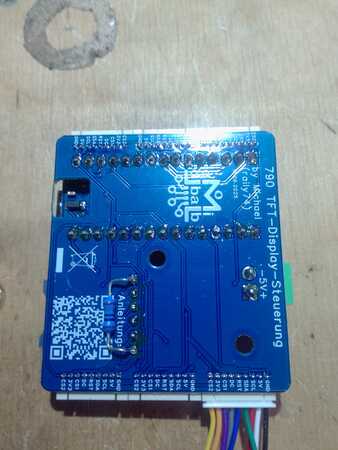

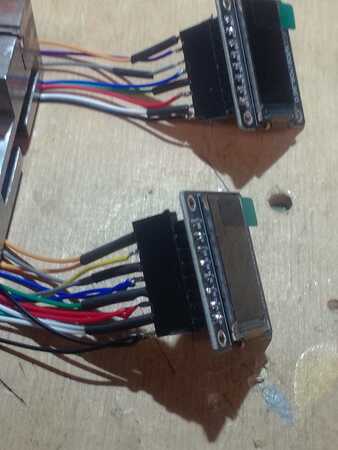

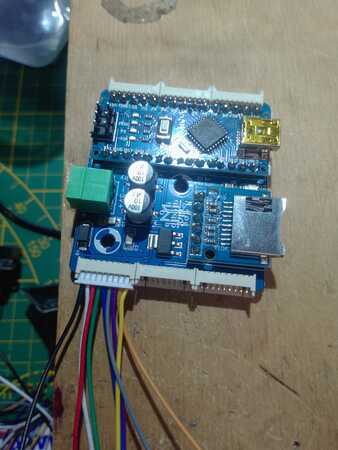

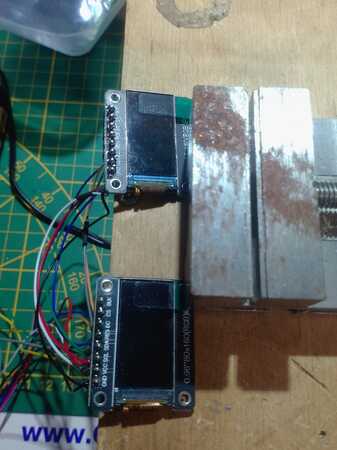

Moin hier die Bilder.
Ich hoffe ich hab alles richtig gemacht.
Gruß Wolfgang

[raily74]

Hallo Wolfgang,

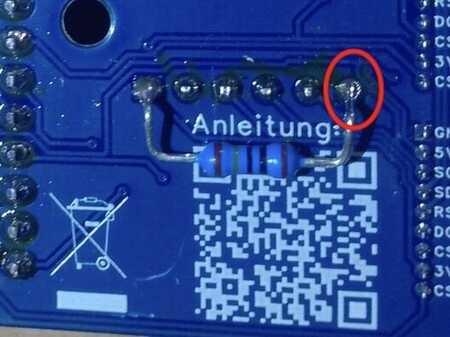

ist diese Verbindung gut? Es sieht aus, als könnte man hier noch die Bohrung sehen. Das ist die Masse-Verbindung zum Card Reader.

[wfet]

Hallo Michael, ich hab das Mal nach gelötet aber kein Erfolg. Ich übertrage jetzt nochmals den Sketch. Vielleicht hilft das.

Gruß Wolfgang

[Frank_TT]

Hallo Wolfgang,

wie groß (byte) sind denn deine bmp-Dateien?

Unbenannt.txt

(37.55 KiB) 32-mal heruntergeladen

Ich habe dir mal ein Bild zum Testen eingestellt, .txt bitte wieder in .bmp ändern!!

[wfet]

Gude,
Also das mit der Datei Größe war die Lösung des Problems. Jetzt läuft es .

Der Beitrag kann geschlossen werden. Ich denke das macht man so

Vielen Dank an die Unterstützer.
Gruß Wolfgang
