Um schnell eine zuverlässige Verbindung herzustellen, werden häufig DuPont-Steckverbinder verwendet. Dieses System besteht aus Stecker- und Buchsenleisten, die in ein passendes Gehäuse geschoben werden können. Diese Gehäuse sind in ein- und zweireihiger Ausführung und mit unterschiedlicher Polzahl erhältlich.

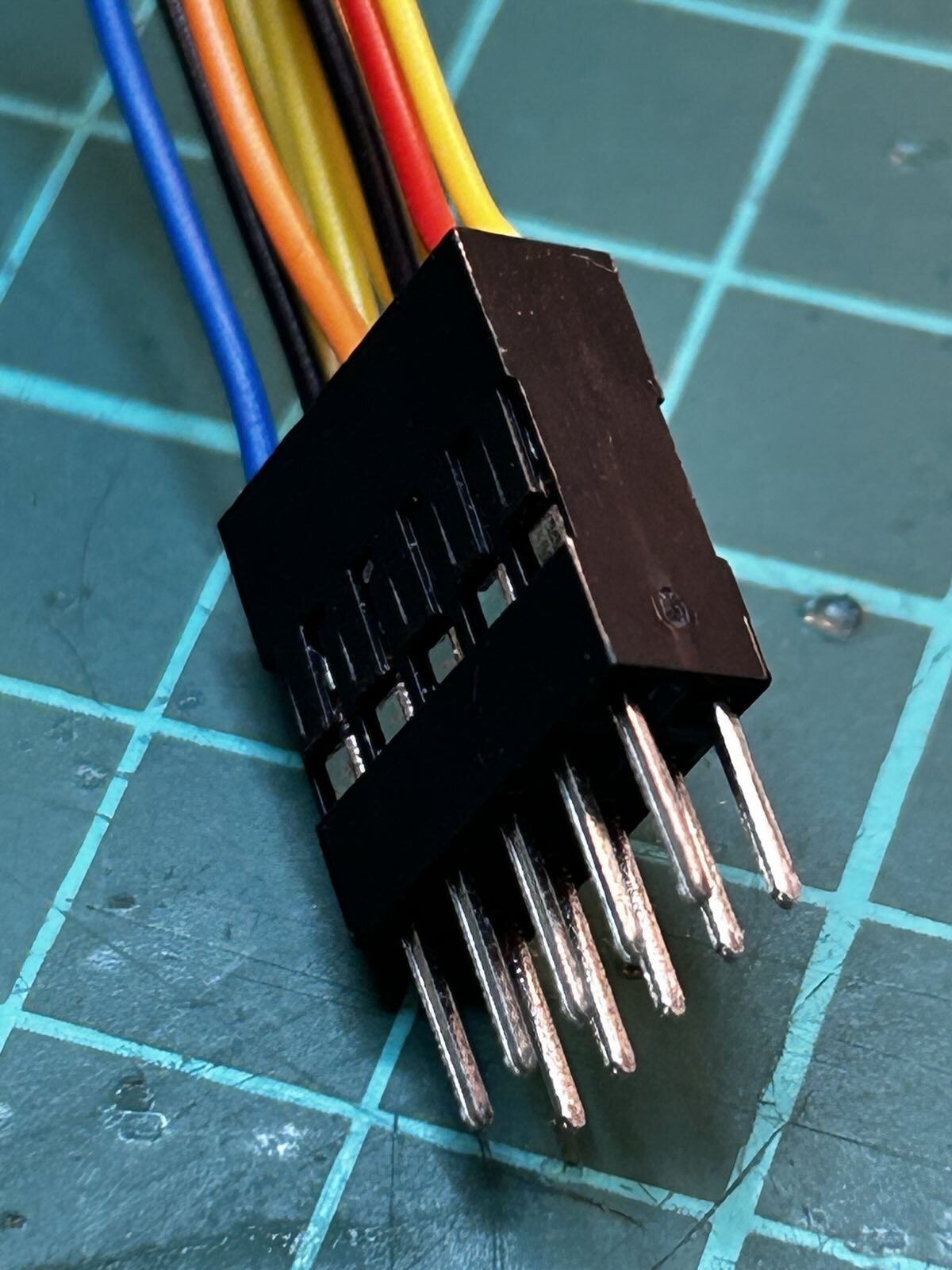

Für eines meiner MobaLedLib Experimente brauchte ich einen Stecker (2x5) und dafür habe ich diese Dupont-Anschlüsse verwendet.
Jeder, der schon einmal mit diesen Steckverbindern gearbeitet hat, weiß, dass man praktisch eine Hand zu wenig hat. Man braucht eine, um die Zange zu halten, eine für den Draht, an dem der Steckverbinder befestigt wird, und eine, um den Steckverbinder in der Zange festzuhalten. Und ein zusätzlicher Vorteil: Man sieht nicht, was man tut ...

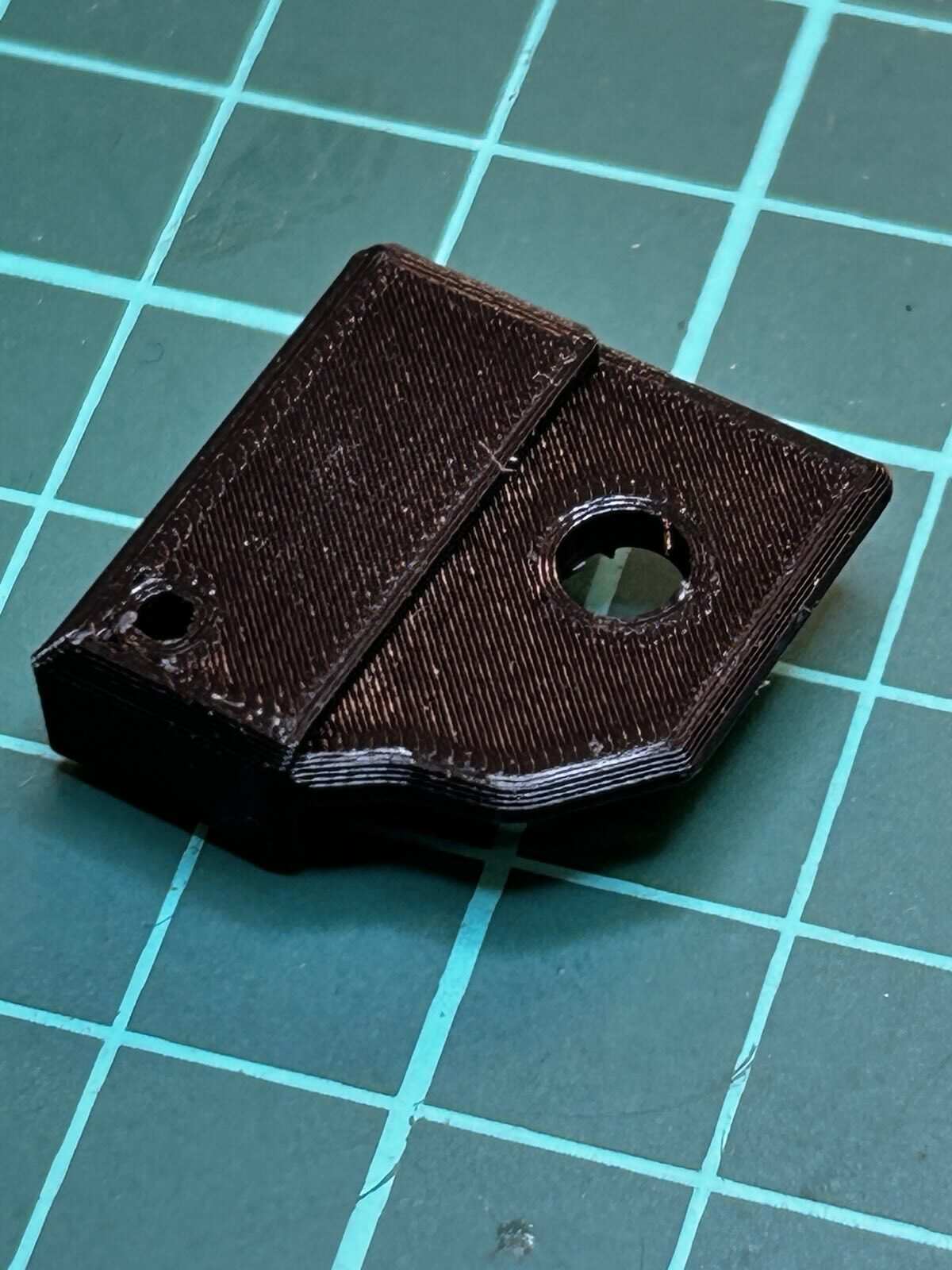

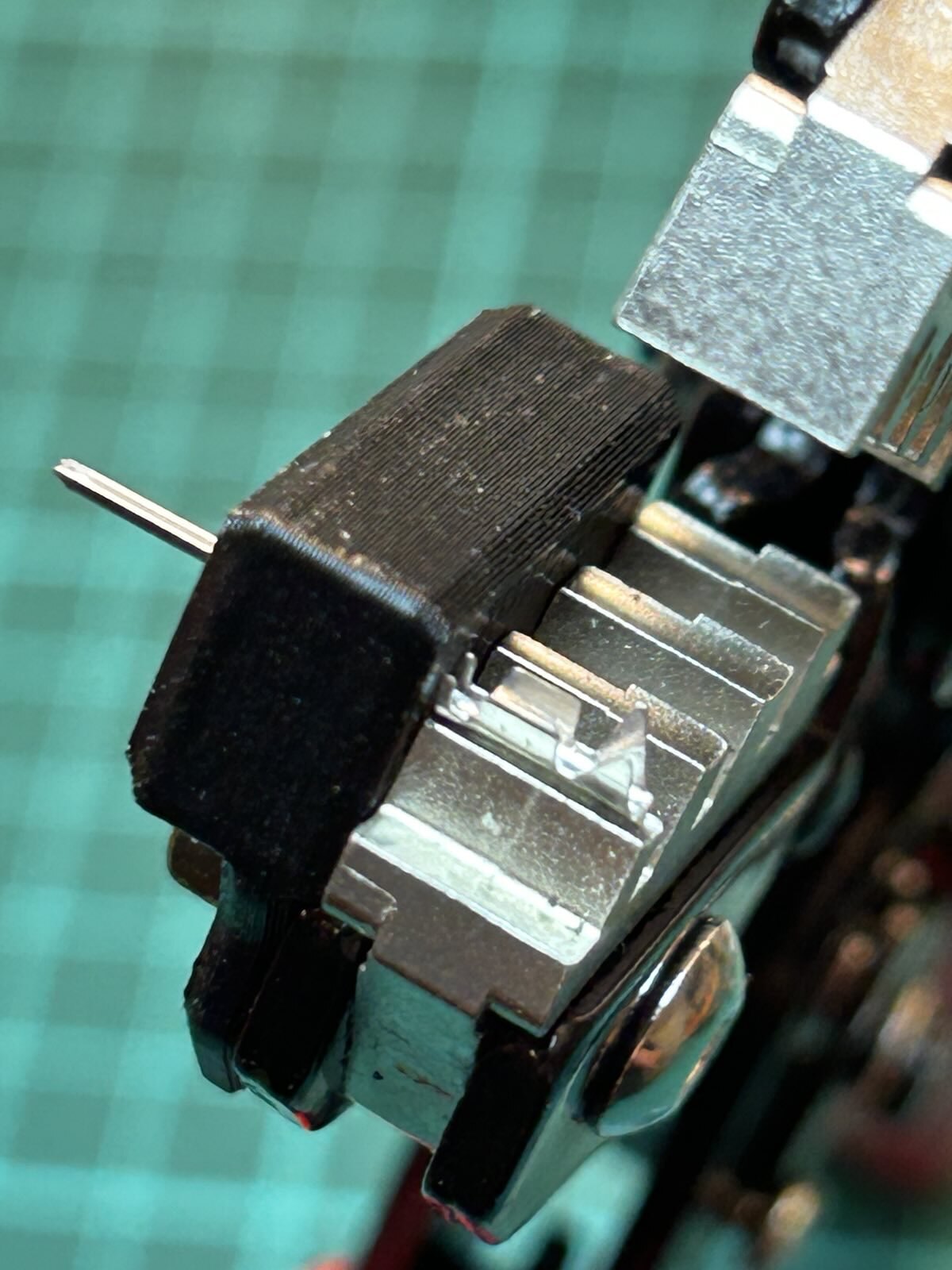

Bei Printables habe ich ein praktisches Adapter gefunden, mit dem ich im Grunde nur zwei Hände brauche. Eine für die Zange und eine, um den Draht an die richtige Stelle zu führen. Das Werkzeug übernimmt die Rolle meiner „dritten“ Hand.

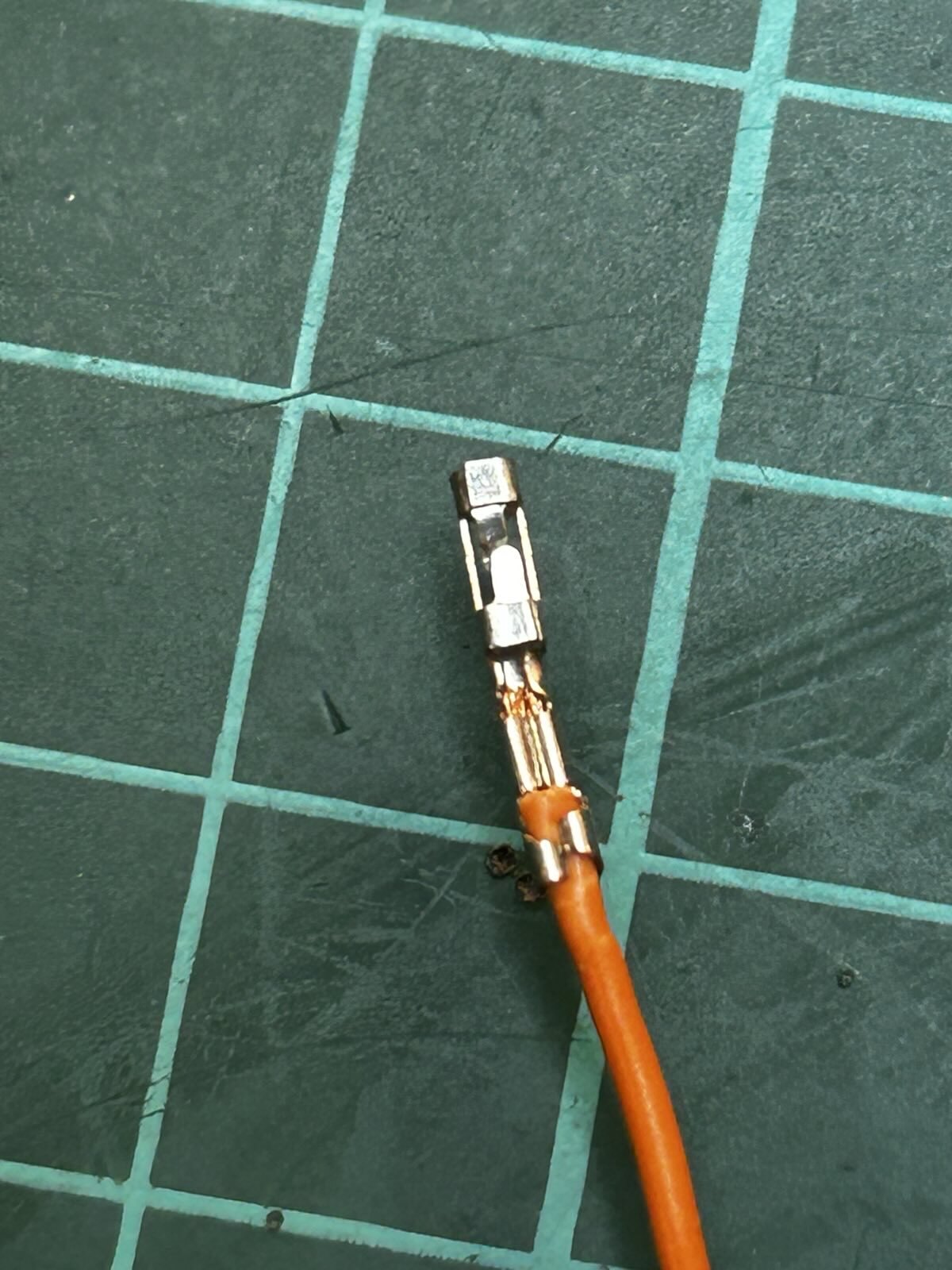

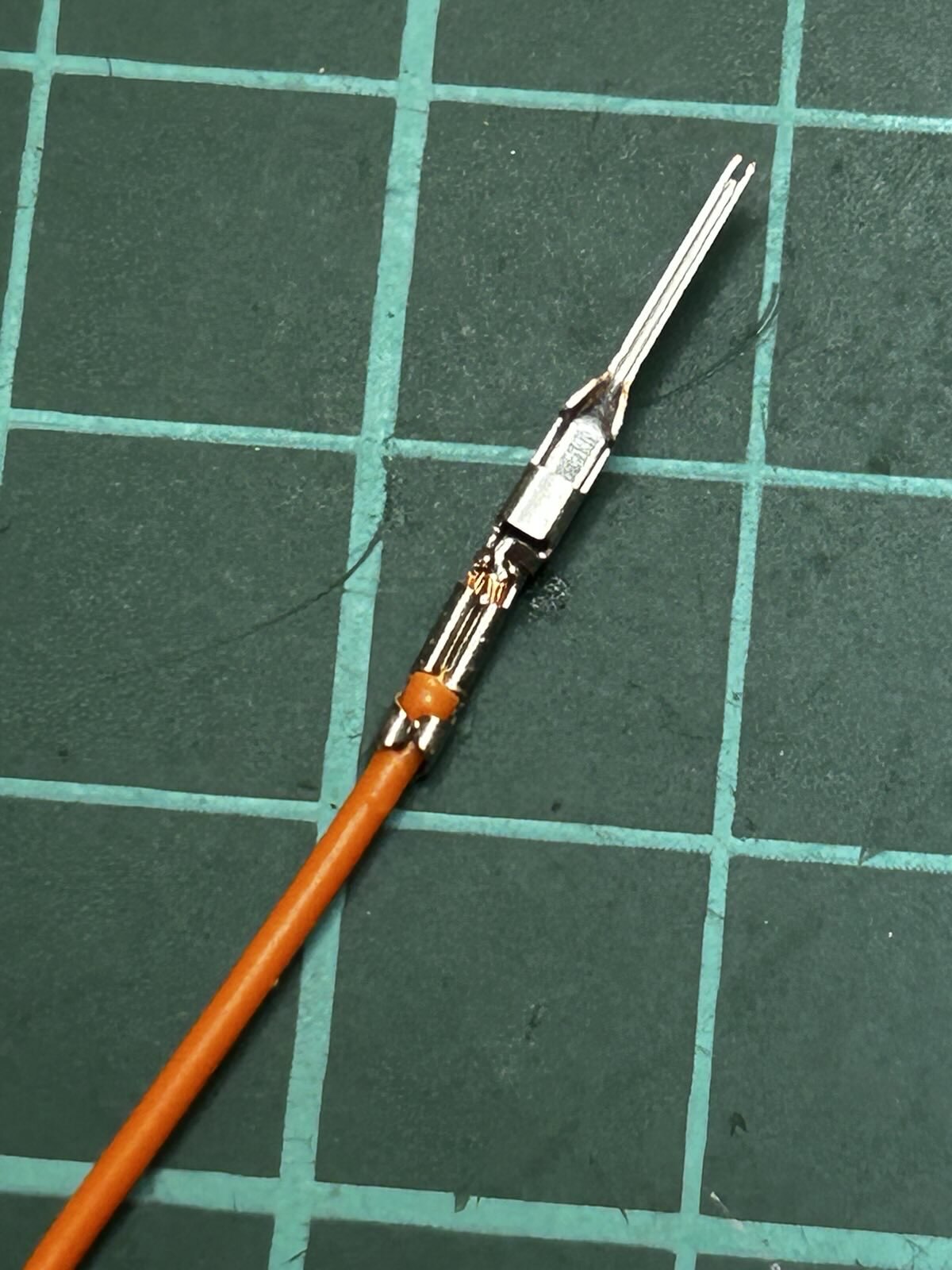

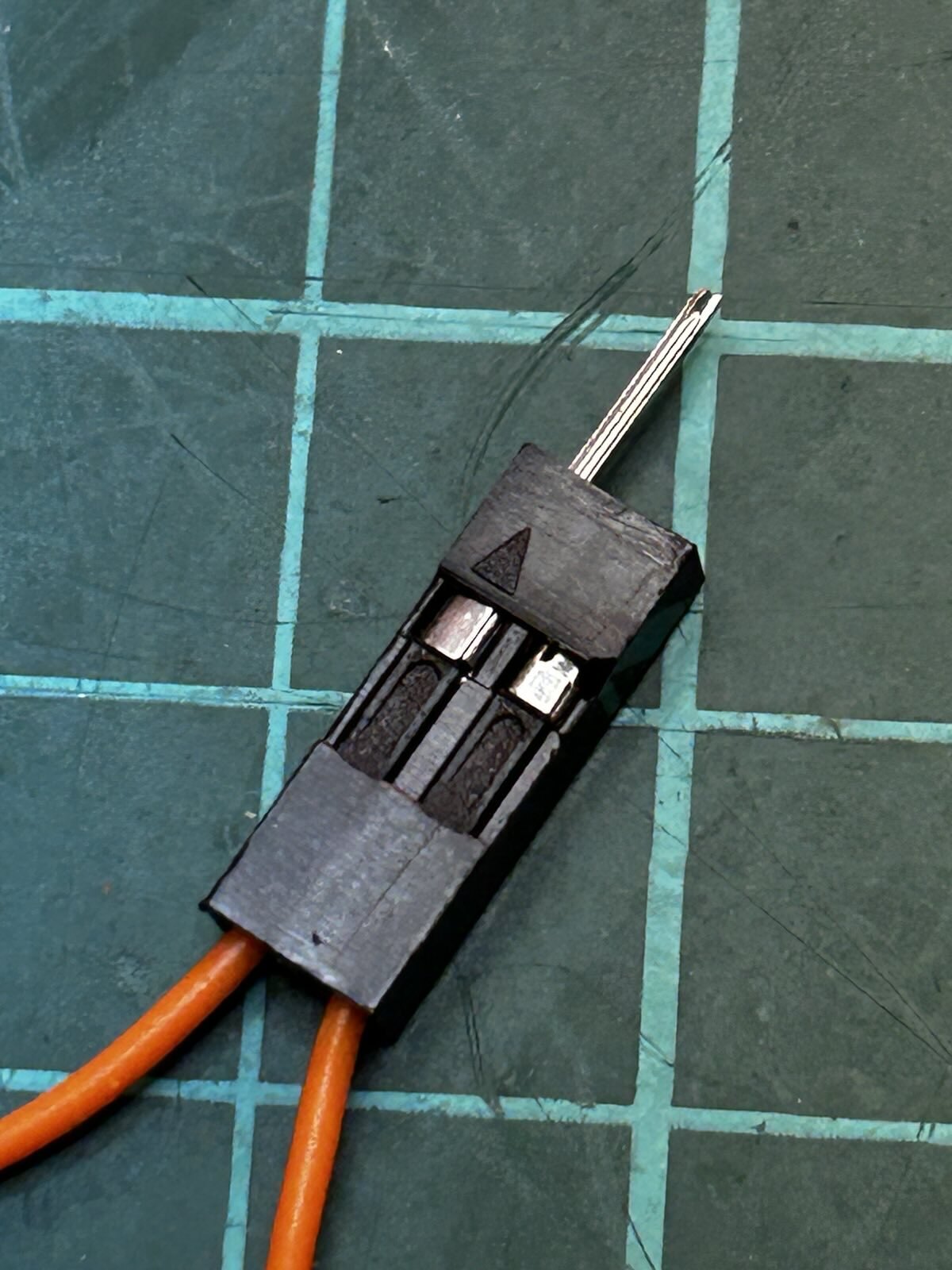

Und so sieht das Ergebnis aus, wie Sie einen Stecker und eine Buchse auf ein Kabel crimpen. (Isolierung und Kern befinden sich jeweils in einem eigenen Crimpabschnitt.)
Die 3D-Datei (.stl) sowie eine Beschreibung zum Zusammenbau finden Sie unter Printables: https://www.printables.com/model/119523 ... act-holder
Die verwendete Zange ist vom Typ SN-58B und bei AliExpress erhältlich: https://nl.aliexpress.com/item/1005009479004330.html
Nutzen Sie es.
Grüße,
Theo.
