Kein Sound aus 8x MP3-MultiSoundplatine

[gert58]

Hallo und Danke im Voraus,
Ich kann mit der 8x MP3-MultiSoundplatine keinen Sound abspielen.

Die Platine habe ich nach Anleitung gelötet.

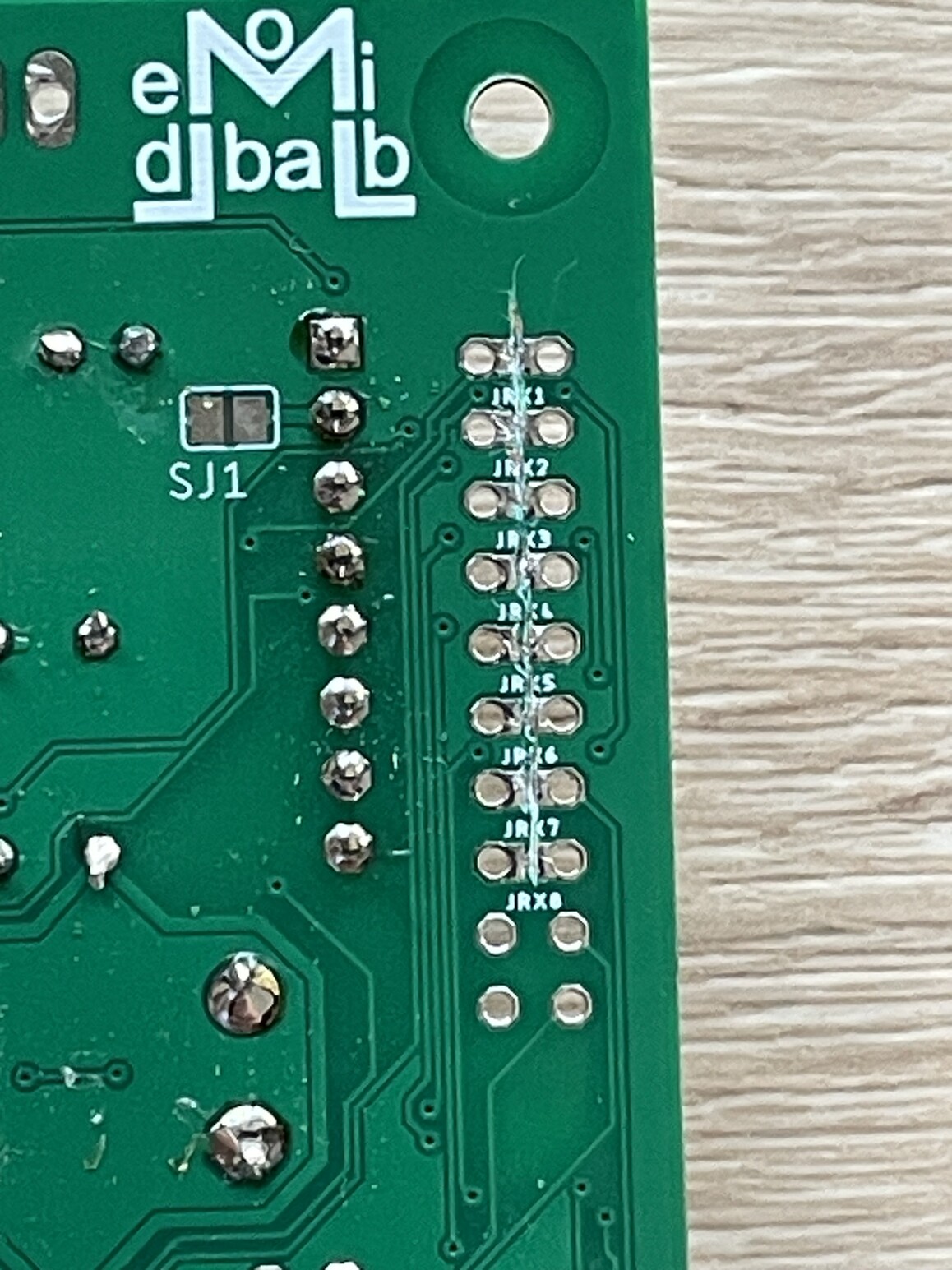

Sehr unsicher war ich mir mit dem durchtrennen der Lötjumper auf der Unterseite. Ist das wirklich notwendig?

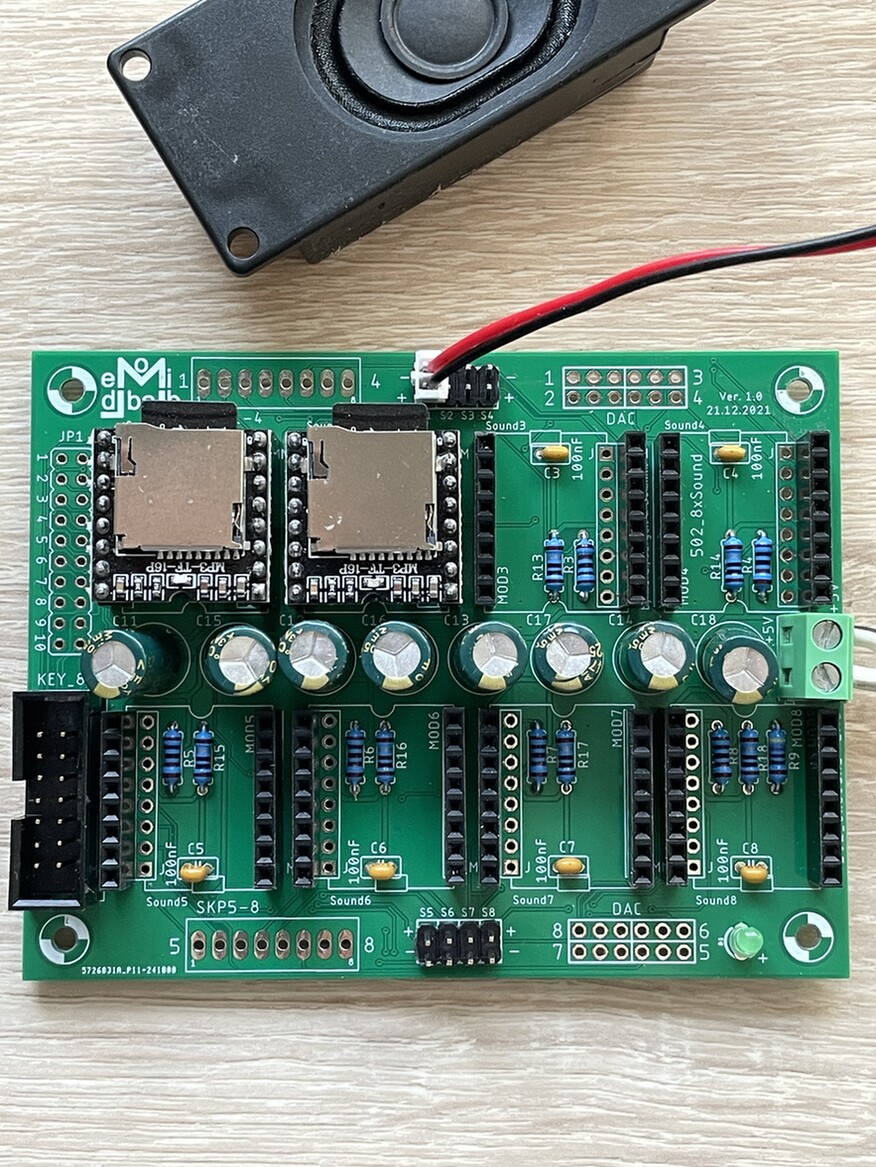

Ist der Anschluss des Lautsprechers an den mittleren Stiftleisten (mit „S“ gekennzeichnet) wirklich richtig oder doch an den Anschlüssen mit „SPK 1-4“ ?

Die Soundfiles habe ich als mp3 auf die Speicherkarte gespeichert.
(Muss eine besondere Formatierung beachtet werden?)

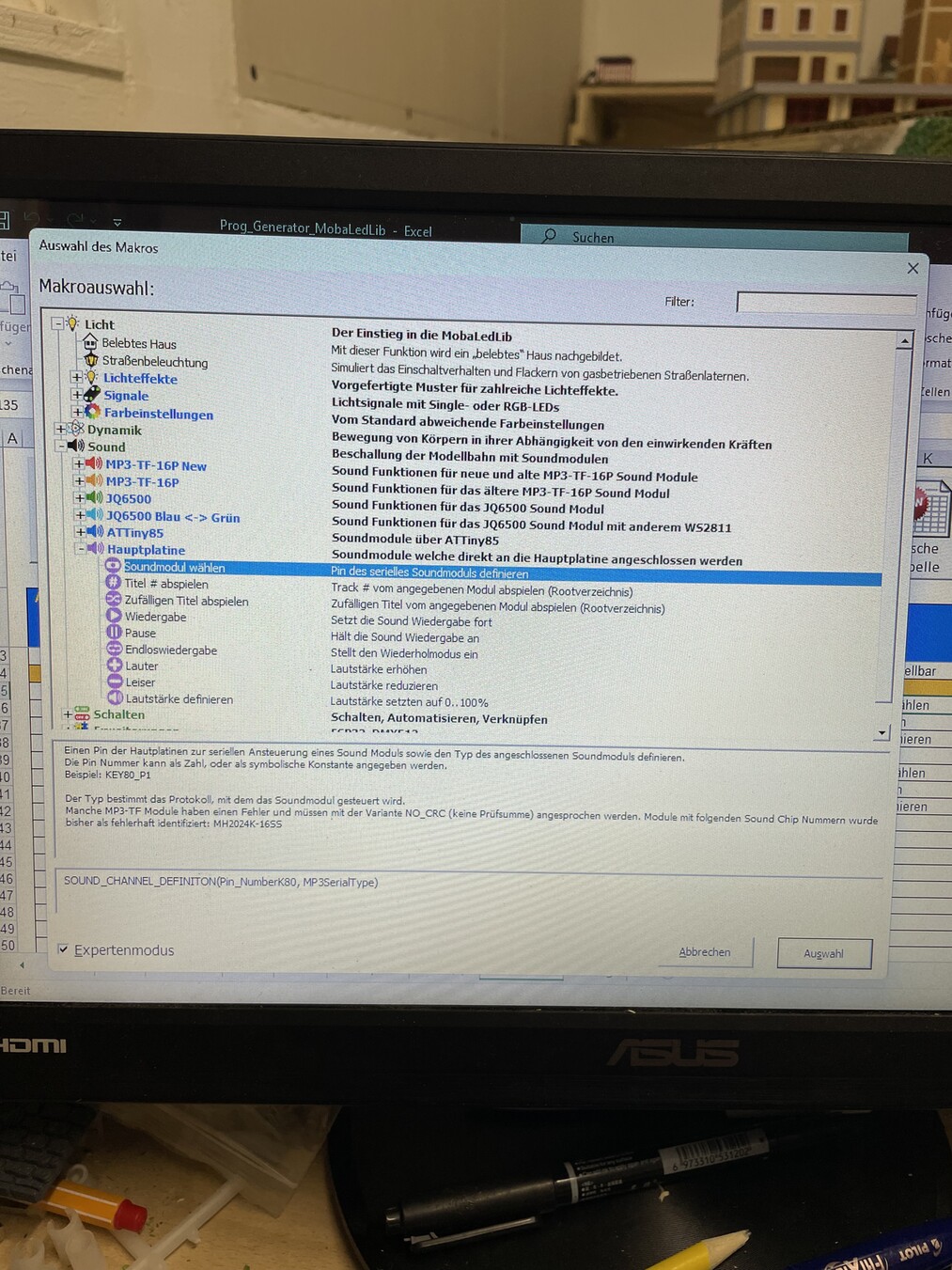

Im ProgrammGenerator habe ich:
A. Das Soundmodul definiert (Pin 1 und Kanal 0)

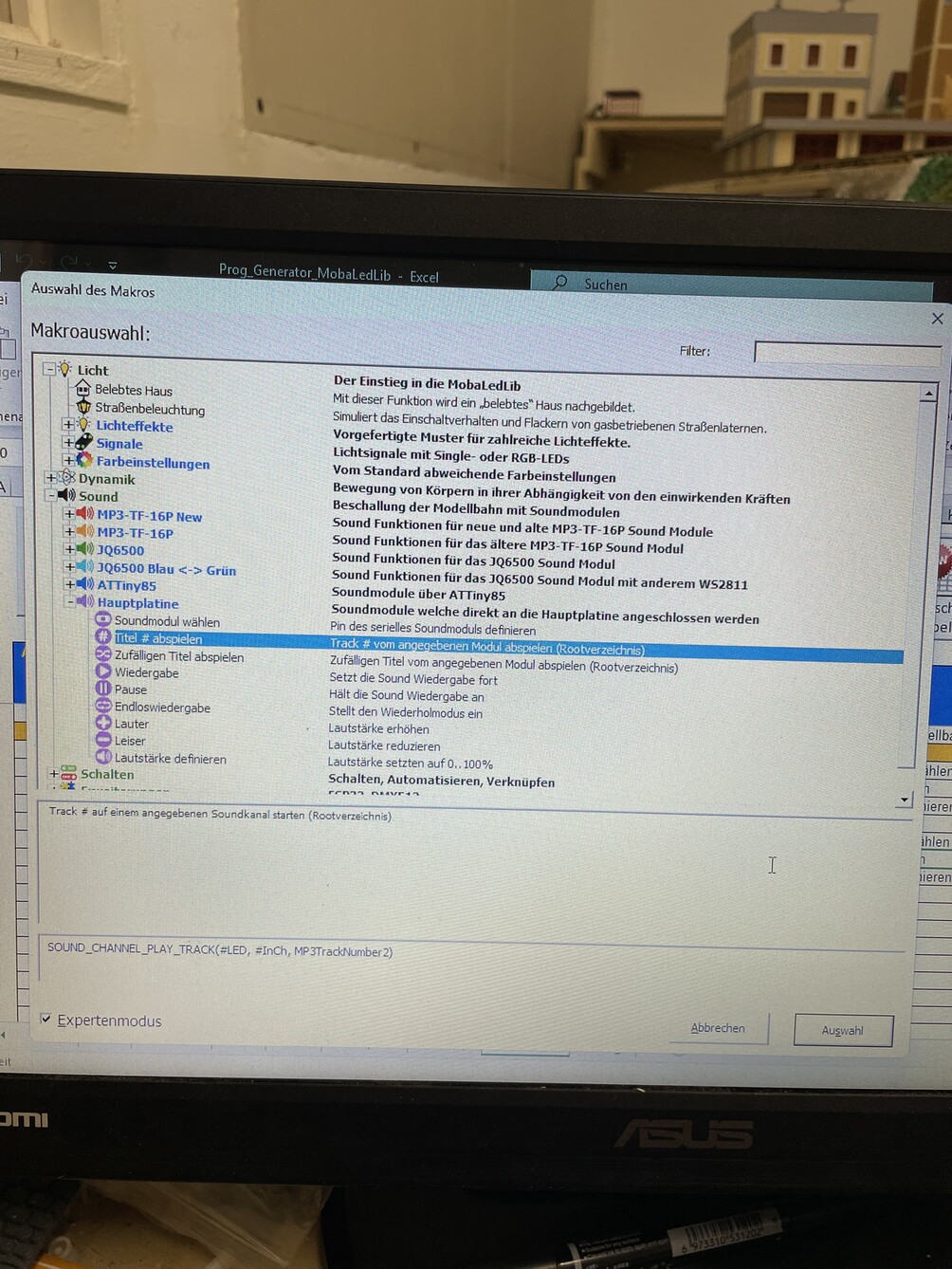

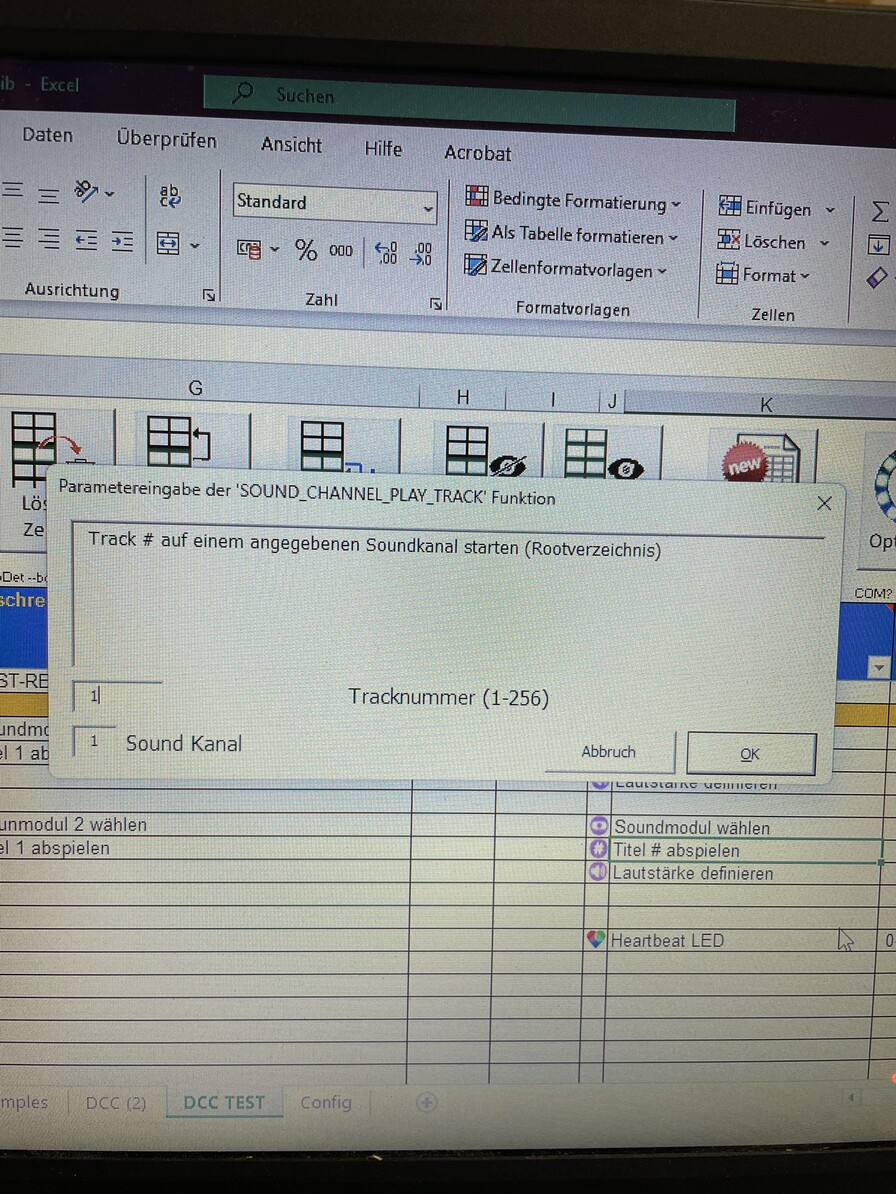

B. Den 1. Track spielen angegeben und
C. Die Lautstärke definiert
Alles mit einer DCC-Adresse versehen und als Taster definiert.

Trotz allem kein „Mucks“

Ich hoffe auf euer Schwarmwissen und eure Hilfe
Danke Gert

[PeterVT11]

Hallo Gerd,

der Lautsprecher kann da an S1 bzw. S2 angeschlossen werden.

Das mit den Lötbrücken, war nicht ganz zielführend.
Auszug aus dem Wiki:

Auf der Unterseite befinden sich unterhalb des Kanaljumpers „JP1“ die Defaultlötjumper. Damit die Änderung der Pins auf der Oberseite funktioniert müssen diese getrennt werden mit einem scharfen Messer.

Das wird nur verwendet, wnn die Zuordnung Soundkanal im Prog_Generator zur Hardware geändert werden soll.

Wenn Du keine Stiftleisten verwenden willst, hätten die Kratzjumper drin bleiben sollen. Bei den Stiftleisten müssten dann Jumper rein.
Wir brauchen in deinem Fall auf jeden Fall die Stiftpaare 1 und 2. Entweder unten wieder zusammen löten oder besser Stiftleisten und Jumper verwenden.

[Adler-RT]

Hallo Gert,
wenn du nicht weiter kommst und Lust hast, schau dir mal an dem Zeitstempel 10 Min. mein Video an. Dort gehe ich auf das Programmierung und das richtige Speichern auf der SD Carte ein.
Liebe Grüße
Rüdiger
Hochzeit Szene mit Magnorail & MobaLedLib & Rocrail #45

[gert58]

Danke für die schnelle Antwort.

Das mit den Lötjumpern kam mir komisch vor. Es war nur so komisch beschrieben.
Aber ich will ja nicht meckern.
Also werde ich Stiftleisten einlösen und Jumper verwenden.

Auch an Rüdiger Danke.
Nicht nur dieses Video habe ich mir mehrfach reingezogen. Manchmal hilft es aber manchmal sind Details nicht zu sehen oder erklärt.
Trotzdem sind diese Videos (auch die vom Stammtisch) eine große Hilfe.

Ich wünsche ein schönes WE
Gert
