Sammlung von Gebäuden mit Datenblatt

[Gasco]

Hallo zusammen

Hier möchte meine Gebäude vorstellen die mit der MLL betrieben werden
Diese Sammlung an Gebäuden soll es allen Beteiligten einfacher machen, die Programmierung von Licht u. Ä. besser zu verstehen. Daher bitte ich jeden, der hier Bilder seiner Gebäude einstellt, das MLL_PGF und ggf. das MLL_PCF anzuhängen. So können wir alle voneinander profitieren.
Ihr seid alle herzlich eingeladen


Wie das mit dem MLL_PGF funktioniert, steht hier beschrieben:
viewtopic.php?t=40


Ich bastel grad an einem alten Vollmer Bausatz. Die Beleuchtung wurde auf MLL umgebaut.

Es fehlt noch ein kleiner Anbau und diverse Kleinteile





hier noch das Datenblatt des PG



ich hoffe es gefällt euch

[Gasco]

Hallo zusammen

wir sollten ja Bilder der bestückten Gebäude einstellen. Hier mein Erstlingswerk, es handelt sich um ein altes Stellwerk das ich umgebaut habe.







hier noch das Datenblatt



bin gespannt was ihr dazu sagt

wird fortgesetzt

[hlinke]

Hallo Bodo,

sehr schön. Hast Du eventuell auch Bilder von Innen von beiden Gebäuden? Es wäre interessant zu sehen, wie Du die LED eingebaut hast.

Viele Grüße
Harold

[Gasco]

Hallo Harold

leider keine Fotos, aber ich hab das relativ einfach bewerkstelligt.

Ich habe Zwischenwände und Decken aus dünnen PVC Platten eingezogen.

Verbaut sind WS2812 Leds, die ich in die Decken eingebaut habe

In meinem aktuellen Gebäude werde ich die Fotos machen

[Gasco]

Hallo zusammen

es gab einen Notfall, ausgerechnet am Feiertag




grantelt der Schorsch.... des werd deier


schöne Ostern wünsch ich euch

[Nohabfan1106]

Hallo,
Ich hab zwar noch keine Gebäude mit MLL beleuchtet, aber ich möchte euch auch von meiner Anlage etwas zeigen.
Nun bin ich gespannt, wie es mit dem Bilderuploaa klappt.

Schöne Ostern euch allen.
Ich freue mich auf weitere Bilder von euren Anlagen.

[Klaus Moser]

Hallo allerseits,

meine Halbreliefgebäude von Modellbahn Union beleuchte ich gerne mit einfachen LED-Streifen.

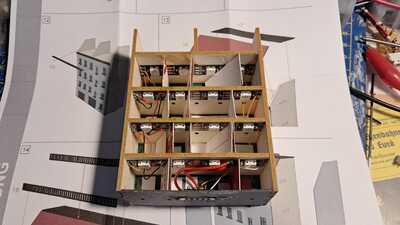

Wände aus Pappe dazwischen und schon kann ich Fenster einzeln oder paarweise beleuchten:

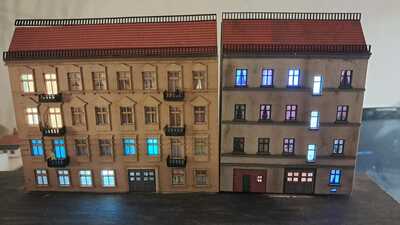

In dem Fall war es etwas trickreicher, da es sich um die Rückseite eines Hauses handelt, das auch noch Treppenhausfenster hat, die natürlich eine entsprechenden Beleuchtung erfordern.

Im ersten Anlauf habe ich es mir einfach gemacht und das Treppenhaus mit dem entsprechenden Makro beleuchtet, dazwischen einzelne Makros belebtes Haus. Funktioniert, sollte aber auch anders gehen.

Also nochmal: Makro Treppenhauslicht und Makro belebtes Haus.
Beim belebten Haus jeweils das Treppenhaus mit "Skip Room" übersprungen und dann über die Manipulation der LED-Nummern an die entsprechenden Stellen gesprungen und für diese LED das Treppenhauslicht aktiviert.

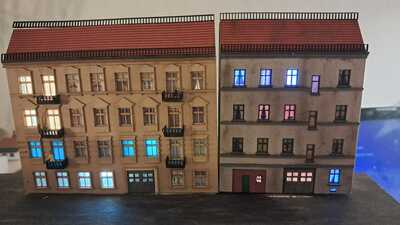

das rechte Haus:

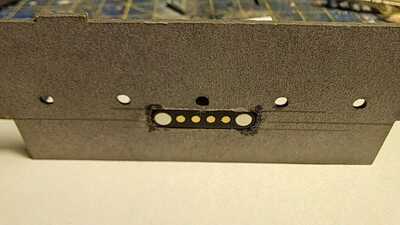

Angeschlossen ist es über die von Theo letztens beim Stammtisch vorgestellten Kontaktleisten mit Magneten:

Ich habe sie bei Aliexpress gekauft: https://de.aliexpress.com/item/10050067 ... pt=glo2deu

Klaus

[TMaa]

Angeschlossen ist es über die von Theo letztens beim Stammtisch vorgestellten Kontaktleisten mit Magneten

Hallo MLL'er,

Bei meinem Besuch in Sindelfingen konnte ich Klaus Kreation bewundern. (@Klaus Moser)

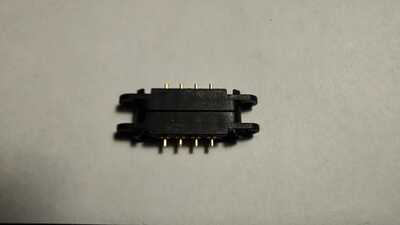

Die elektrische MobaLedLib-Verbindung seines N-Hauses mittels des 4-Wege-Magnet-Pogo-Steckers ist wirklich genial. Das Entfernen und Wiedereinsetzen des Hauses ist einfach, und es sind nur minimale Platzierungshilfen nötig, damit sich die beiden Teile des Steckers selbstständig finden und verbinden. Über diese Verbindung ist ein Strom von 2 A bei 36 V möglich. Sehr gut geeignet für diese Anwendung.

Von Frank (@Frank_TT) habe ich gehört, dass diese Anschlüsse zukünftig möglicherweise im Shop erhältlich sein werden.

Grüße,
Theo.

[Gasco]

Hallo zusammen

Es geht weiter mit meiner Schreinerei, und wie versprochen die einzelnen Bauphasen bebildert

Es hndelt sich um einen alten Vollmer Bausatz unbeleuchtet. In den 90ern des vorigen Jahrhunderts war Hardi noch nicht so weit

Als erstes stand das Zerlegen an, zum Glück hab ich das Dach nur punktuell geklebt



Dach geöffnet und schwarze Maske eingeklebt



im obigen Bild seht das Innenleben mit bereits eingezogener Zwischendecke für Büro und Pausenraum



oben sind die Lichtboxen eingeklebt und bestückt, im rechten Bereich ist die Hallendecke drin und beleuchtet

Außerdem ist die Halterung für WS2811 bereits fertig und mit Dout Kabel versehen


Im nächsten Schritt müssen die Außenlampe sowie die Neonröhre im Anbau noch bestückt werden

Bilder gibts bald

[jpj61]

Hallo Bodo, @Gasco

leider lassen sich Deine Bilder nicht vergrößern.
Andere kann man, wie bindest Du die ein?

Wäre toll, wenn man sie in größer sehen könnte, arbeite die meiste Zeit auf einem alten Samsung Tablet (ist von 2019), da ich gerne im Garten sitze.
Den Windows 10 schmeiße ich nur an, wenn ich neue Ware von Frank bekommen habe und im Programm Generator etwas neues machen will.
Aber Deine Beiträge sind sehr interessant, insbesondere für Anfänger.

Gruß Jan

[Gasco]

Hallo Jan

es freut mich wenn ich helfen kann

also bei reicht ein klick auf das Bild und es wird eine große Version angezeigt

Die Bilder liegen auf meinem Server, und werden mit dem Bildlink und meiner URL https://www.weberrolladen.de/schreinerei.jpg eingefügt. Aber Achtung, ich hab den Link gekürzt, er funktioniert also nicht

[jpj61]

Hallo Bodo,

Die Bilder liegen auf meinem Server, und werden mit dem Bildlink und meiner URL https://www.weberrolladen.de/schreinerei.jpg

Das mag unter Windows funktionieren, unter Android bekomme ich die nicht auf Deinem Server angezeigt.
Muss es morgen mal im Keller versuchen, bekomme auf dem Tablet nur Bilder vergrößert, wenn sie unter Dateianhänge hochgeladen wurden.

Gruß Jan

[raily74]

Moin Bodo,

vielen Dank für diesen schönen Einbaubericht. Das sieht alles sehr sauber verarbeitet aus und macht direkt Lust, selbst das nächste Gebäude in Angriff zu nehmen. Ich freu mich auf die nächsten Bilder.

Schön zu sehen, dass du auch @Theos Tipp zur Verbindung der WS2811 nutzt. Ich hatte mich schon gänzlich von den WS2811-Modulen verabschiedet und nur noch MultiUse Platinen verwendet, bis Theo dieses Verfahren gezeigt hat. So kann ich meinen riesigen Vorrat doch noch nutzen.

@Jan, Bodos Bilder lassen sich durch das Hosten auf einem eigenen Server unter iOS und Android nicht per Klick vergrößern, sondern können direkt im Beitrag herangezoomt werden. Das wiederum geht nicht mit den Bildern, die im Forum gehostet werden, weil hier ein runtergerechnetes Vorschaubild genutzt wird. Bodos Bilder liegen aber immer in voller Auflösung bereit. Probier es mal aus und vergleiche die Qualität beim Zoomen.

[Gasco]

Hallo Michael

danke für deine Einschätzung, ich hab gestern noch die letzten Einbauten der Aussenbeleucheuchtung vorgenommen, und ja @Theos Tipp ist Gold wert

so lassen sich die WS2811 echt gut verarbeiten und auch im Gehäuse löten. gespannt bin ich auf die neuen hochflexiblen Litzen

Jetzt muß ich nur noch den PG vorbereiten und werde dann die weiteren Bilder posten
