Schrittmotorantrieb.

[andreakarina]

Hallo.
Ich möchte ein Schrittmotor ansteuern mit WS 2811 und Schrittmotortreiber 4899.
Habe dir Schaltung aufgebaut .Funktioniert soweit .Wie kann ich die Laufzeit des Schrittmotors verlängern .Benötige eine Laufzeit von ca 16 secunden.Wie kann ich dieses im Platterprogramm ändern.
Mfg

[Moba-Jo]

Hallo Michael

Im Patterngenerator kannst Du in der Zeile "Dauer" für die jeweilige Spalte angeben, wie lange ein Befehl ablaufen soll (glaube ich).

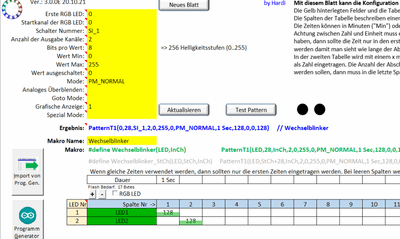

Foto (hier steht z.B. 1 Sec.):

Weitere Infos hierzu im Wiki unter https://wiki.mobaledlib.de/anleitungen/stepper/signale
Hier in der Zeile "Dauer" in Spalte 2 oder 4 einen Wert eintragen.

Ansonsten gerne hier Deine Pattern-Datei hochladen, evtl. kann jemand dann weiterhelfen.


LG Jochem

[TMaa]

Ich möchte ein Schrittmotor ansteuern mit WS 2811 und Schrittmotortreiber 4899.

Hallo Michael,

Während eines Stammtisches zeigte uns Hardi, wie man mit MobaLedLib einen Schrittmotor programmiert.

Stammtisch Januar 2023: https://wiki.mobaledlib.de/stammtische/ ... anuar_2023

Im Videobereich finden Sie weitere Aufnahmen, in denen Schrittmotoren besprochen werden. Schauen Sie dazu im Index der betreffenden Aufnahme nach, dort werden Sie fündig. (https://wiki.mobaledlib.de/stammtische/ ... uebersicht)

Grüße,
Theo

[raily74]

Hallo Michael,

das geht nur hardwareseitig per Ultramicrostepping.

Voraussetzung ist, dass du zur Steuerung die Stepper-Platine 550 einsetzt. Auf dieser gibt es eine Möglichkeit, die Geschwindigkeit auf 1/176 zu drosseln.

Wenn dir eine Auflösung von 1/16 schon reicht (also aktuell eine Sekunde von einem zum anderen Abschlag), dann solltest du mal einen Blick in @Theos Schaltplan des MLL Steppers werfen.




Leider fehlt in deinem Eingangsbeitrag jegliche Information zu der Schaltung, die du dir aufgebaut hast. Für qualifizierte Antworten brauchen wir mehr Details.

[DanielS]

Voraussetzung ist, dass du zur Steuerung die Stepper-Platine 550 einsetzt. Auf dieser gibt es eine Möglichkeit, die Geschwindigkeit auf 1/176 zu drosseln.

Hallo zusammen,

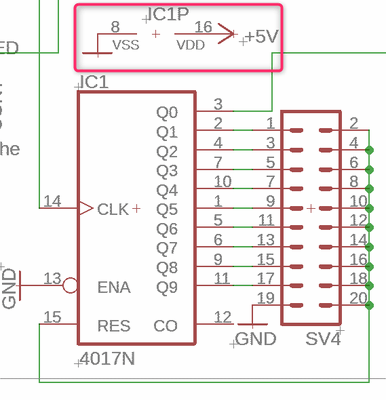

ACHTUNG: der IC4017, der für das Ultramicrostepping verantworlich ist, hat im Platinenlayout keine Spannugsversorgung und funktioniert daher nicht:

Ich hatte das Problem gehabt und Hardi hat mir ein Workaround gezeigt:

diese Verbindungen müssen hergestellt werden, sonst dreht sich nichts. Im normalen Betrieb ohne das IC4017 ist der Umbau nicht notwendig.

[Dominik]

Hallo alle zusammen

das Problem mit der Spannung ist aber nur auf der Version 1.0 vorhanden.

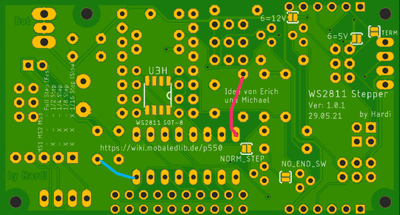

Bei der Version 1.0.1, wurde es behoben. Erkennbar ist das unter anderem daran, dass das Lötpad für GND (blaue Leitung) nach oben eine kleine Nase hat. Bei VCC ist diese Nase auf der Oberseite zu sehen.

Liebe Grüße
Dominik
