Ersatz für ESP32 auf der Platine 102 Thema ist als GELÖST markiert

[Gleisdreieck]

Hallo in die Runde,

ich habe sehr wahrscheinlich den ESP32 gehimmelt und kann auf die Schnelle kein Original mit den "gelben Füssen" beschaffen, in der Bastelkiste liegen noch fabrikneue ESP32-WROOM-32E. Hat jemand Erfahrung bzw. eine Empfehlung was den Einsatz dieses Boards betrifft?
Danke im Voraus!

Grüße aus dem Norden!

Wolfgang

[raily74]

Hi Wolfgang,

sofern er 38 Beinchen hat, sollte das klappen. Ich kann mich erinnern, dass ich bei der Entwicklung der Platine das Display nochmal versetzen musste, damit dieser ESP passt (die Antenne war das Problem). Sofern also die Ursache für den Kurzschluss nicht auf der Hauptplatine liegt, würde ich es einfach mal versuchen.

Den kaputten ESP32 kann man übrigens retten, sofern man kleine SMD Schottky Dioden zur Hand hat. Das habe ich schon mehrfach erfolgreich durchgeführt.

[Ortwing]

Hallo Michael
Zur deiner antworten von vorher (Den kaputten ESP32 kann man übrigens retten, sofern man kleine SMD Schottky Dioden zur Hand hat. Das habe ich schon mehrfach erfolgreich durchgeführt.) wie und wo die Diode
Mit freundlichen Grüßen Ortwin

[raily74]

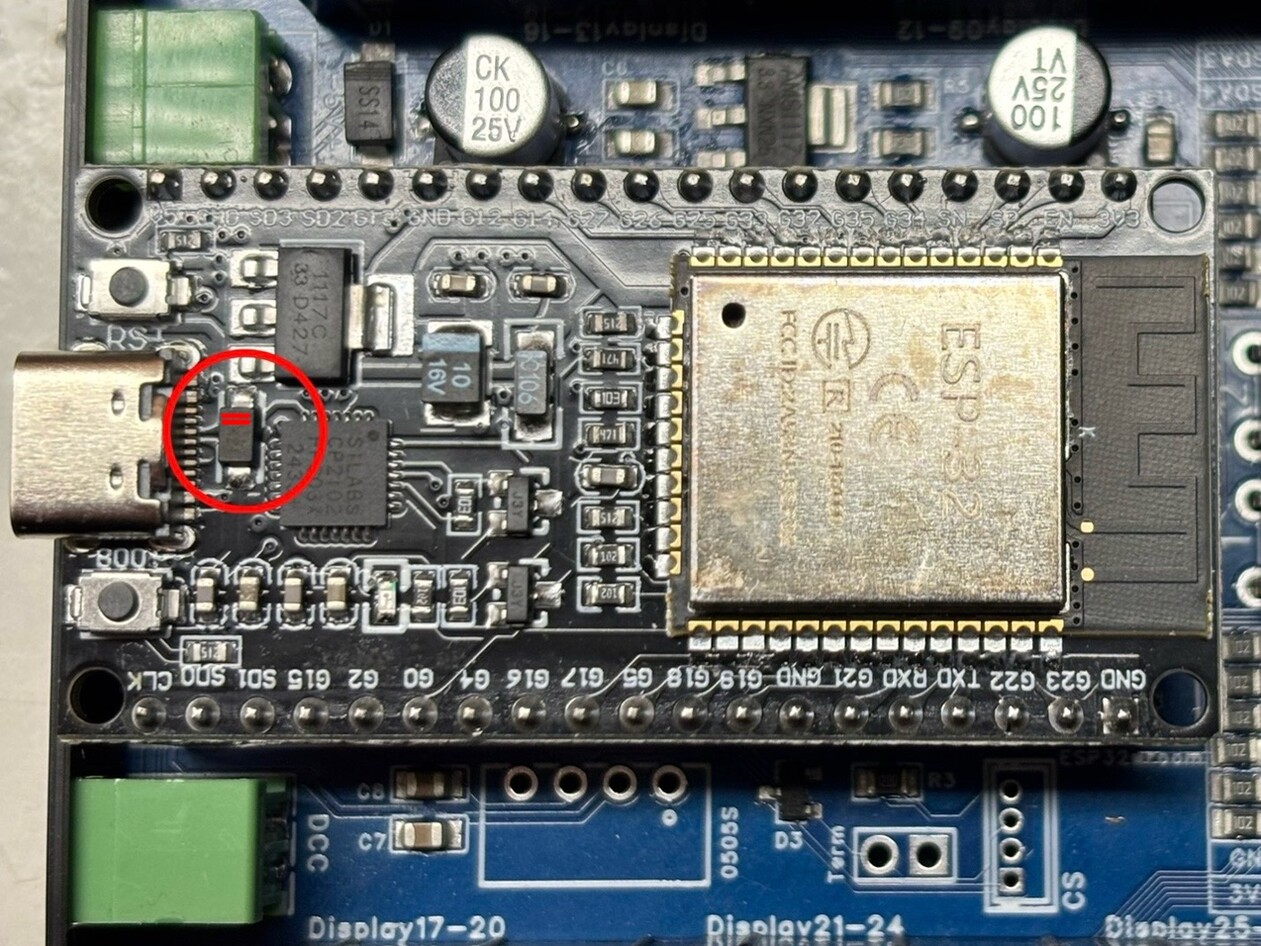

Dass hängt vom jeweiligen ESP32 ab, die sind ja leider nicht genormt. Als Beispiel zeige ich hier mal die Variante mit USB-C und gelben Stiftleisten. Bei der Variante mit Micro USB sitzt die Diode auch da. Man kann sie eigentlich nicht verwechseln, denn es ist nur eine Diode auf dem Board.

Es handelt sich hier um eine Schutzdiode, die ihrem Namen in den meisten Fällen gerecht wird.

Die richtige Diode ist die 1N5819 SOD-123 S4
Achtung: Unbedingt die Polung beachten (Kerbe in der Diode)

[Ortwing]

hallo Michael
danke für die Info
mfg ortwin
